1. ミシンの据え付け
1. INSTALLATION
1. INSTALACION
1） ミシンは二人で持って運んでください。
（注意）プーリを持たないでください。
2） ミシンを置く場所に、ドライバー等の突起物
を置かないでください。
3） ヒンジ座、頭部支えゴム等の取り付け
付属のヒンジ座
1
を、釘
2
でテーブルに止
めてください。

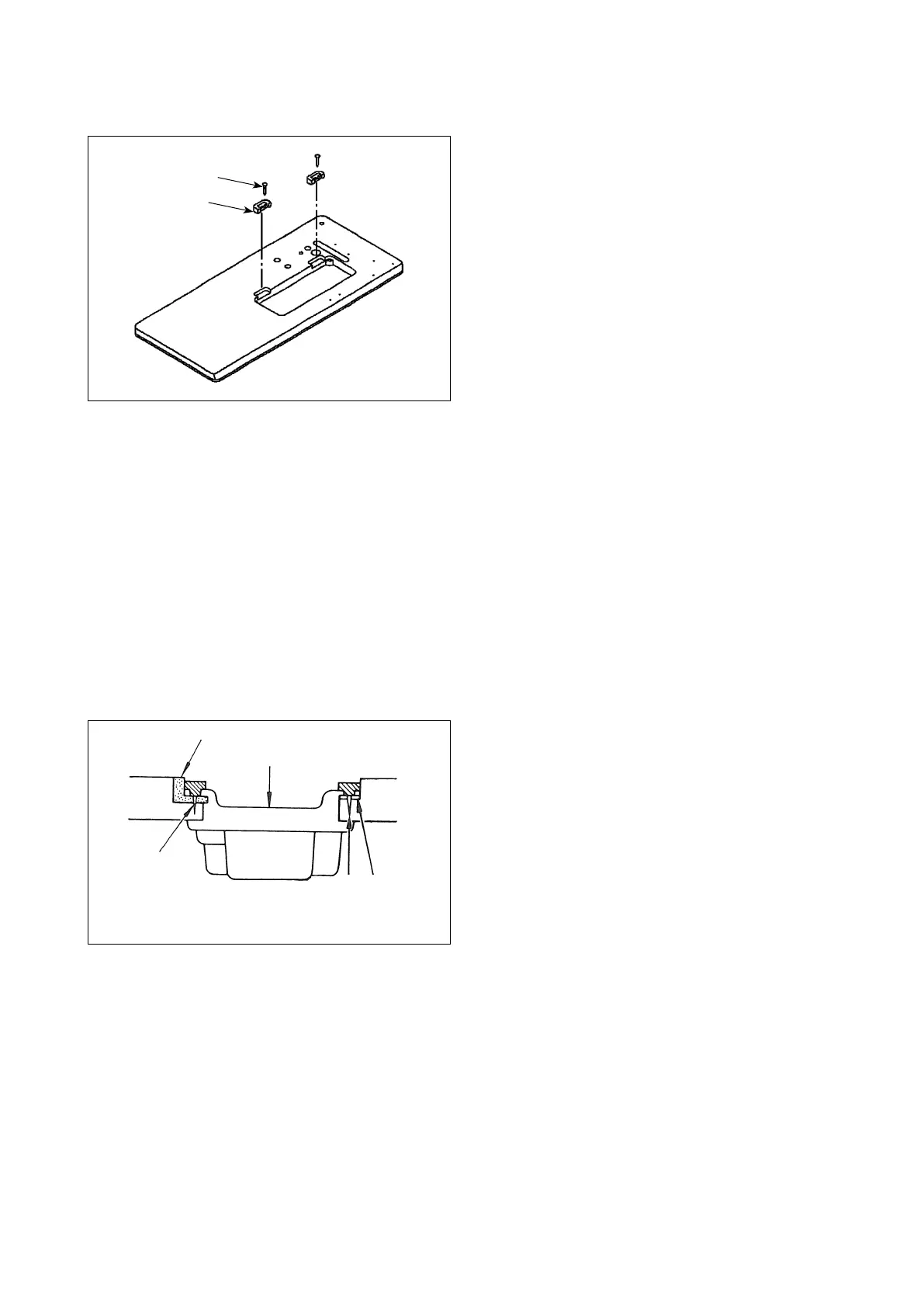

1) Carry the sewing machine with two persons.
(Caution) Do not hold the handwheel.
2) Do not put protruding articles such as the screw-
driver and the like at the location where the sewing
machine is placed.
3) Attaching the hinge seats and the support rubbers of
the machine head
Fix the hinge seats
1
supplied with the machine on
the table using nails
2
.
1) La máquina de coser debe ser portada por dos personas.
(Precaución) No sostenga la máquina por el volante.
2) No poner artículos salientes como destornillador y semejantes en el lugar onde se va colocar la máquina de
coser.
3) Modo de colocar los asientos de bisagra y las gomas de soporte del cabezal de la máquina
Fije los asientos de bisagra
1
que se suministran con la máquina de coser en la mesa usando los clavos
2
.
1
2
4) Attaching the oil pan
Install oil pan
4
in such a way that it is supported at
four corners of the groove in the table.
At two corners on the operator's side, attach rubber
cushion
1
to a protruding portion of the table by
means of nails
2
. At two corners on the hinge side,
attach two head-rest cushions
3
by means of nails
2
.
Then place oil pan
4
on the cushions.
4） オイルパンの取り付け方
テーブル溝の四隅でオイルパン
4
を支えるよう
にして下さい｡
手前側の 2 つは頭部支えゴム座
1
を釘
2
でテー
ブルの張り出した部分に打ちつけ､ ヒンジ側の 2
つは頭部クッション座
3
を釘
2
で打ちつけ､ オ
イルパン
4
をのせてください。
1
2
3
4
2
ヒンジ側
Hinge side
Lado abisagrado
手前側
Operator’s side
Lado del operador
4) Modo de colocar el colector del aceite
Instale el colector de aceite
4
de modo que quede
apoyado en las cuatro esquinas de la ranura en la mesa.
En las dos esquinas del lado del operador, fi je la almoh-
adilla de goma
1
a la parte saliente de la mesa utili-
zando para ello los clavos
2
. En las dos esquinas del
lado abisagrado, fi je las dos almohadillas de apoyo
3
del cabezal utilizando para ello los clavos
2
. Luego,
coloque el colector de aceite
4
sobre las almohadillas.
