DEUTSCH
1) Tragen Sie die Nähmaschine unbedingt mit zwei
Personen.
(Vorsicht) Halten Sie nicht die Riemenscheibe.
2) Legen Sie keine spitzen Gegenstände, wie z. B. einen
Schraubendreher, auf die Stelle, wo die Nähmaschine
installiert werden soll.
3) Die Riemenschutzbasis
1
mit der
Innensechskantschraube
2
an der Nähmaschine
befestigen.
4) Die Nähmaschine auf den Tisch setzen und ihre
Position festlegen (Riemennut und Durchgangsloch
3
zur Durchführung der Drückerstangen-Heberkette).
5) Zwei Maschinenkopf-Stützplatten
4
mit den
Schrauben
5
an der Nähmaschine befestigen. Die
Platten mit Sechskantschraube
6
, Unterlegscheibe
7
,
Federscheibe
8
und Mutter
9
am Tisch befestigen.
6) Eine Wasserwaage in Quer- und Längsrichtung auf
die Bettseitenplatte
!0
legen, um zu prüfen, ob die
Nähmaschine einwandfrei horizontal platziert ist.
7) Riemenabdeckung
!1
, Keilriemen,
Riemenabdeckungsdeckel
!2
und Schutzhaube
!3
an
der Nähmaschine anbringen und mit den Schrauben
!4
und
!5
befestigen.
Bei der Installation der Riemenabdeckung die
Schraube zunächst provisorisch eindrehen. Dann die
Schraube nach der Installation aller zugehörigen Teile
festziehen.
!3
!2
1
!5
4
9
6
7
8
2
!1
!4
!0
3
5
4
6
Lärm
- Entsprechender kontinuierlicher Emissions-Schalldruckpegel (L
pA
) am Arbeitsplatz:
A-bewerteter Wert von 82,5 dB; (einschließlich K
pA
= 2,5 dB); gemäß ISO 10821- C.6.2 -ISO 11204
GR2 bei 4.000 sti/min.
- Schallleistungspegel (L
WA
):
A-bewerteter Wert von 90,5 dB; (einschließlich K
WA
= 2,5 dB); gemäß ISO 10821- C.6.2 -ISO 11204
GR2 bei 4.000 sti/min.
Modell
JUKI New Defrix Oil No.1

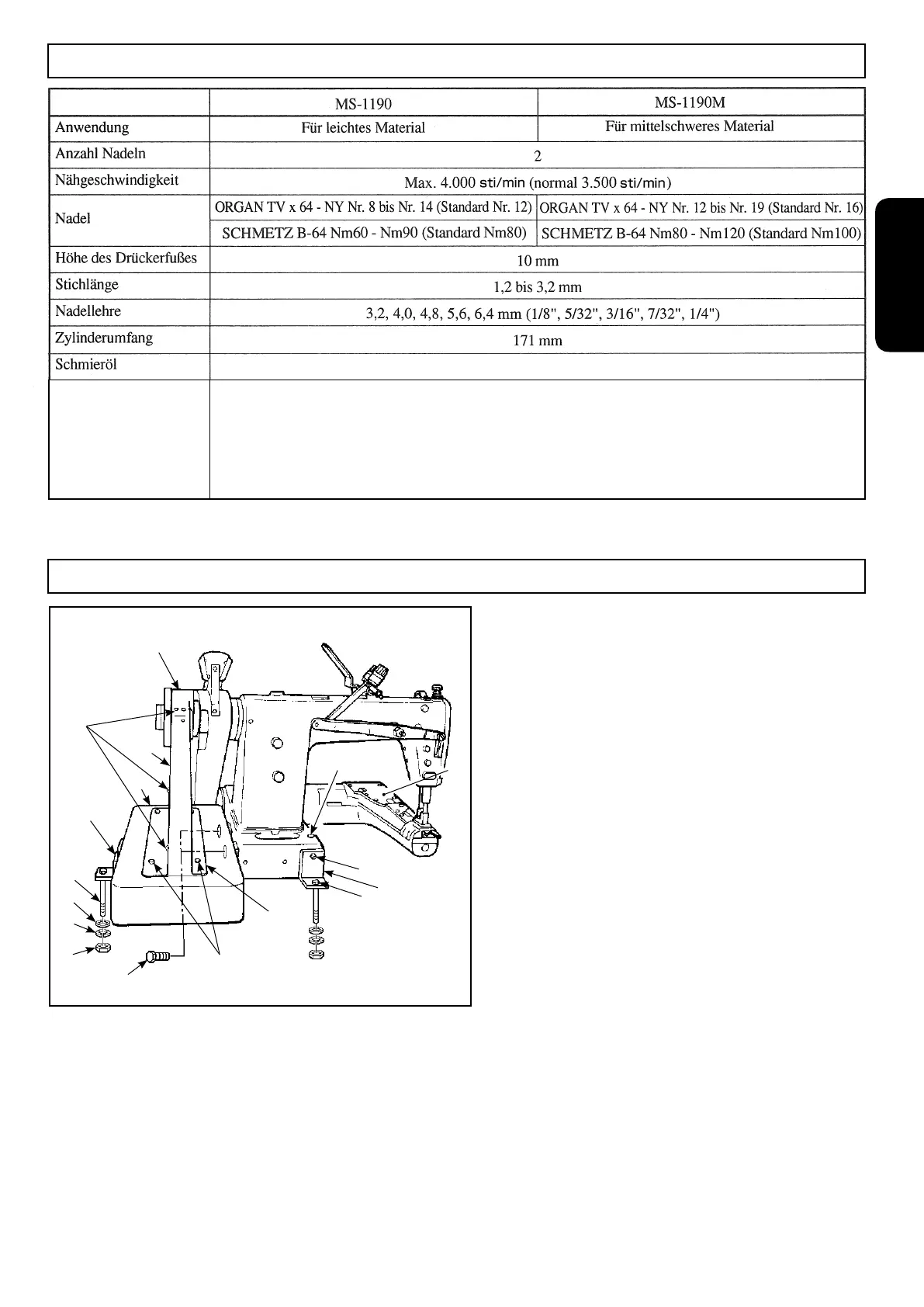

1. EINRICHTEN DER NÄHMASCHINE
TECHNISCHE DATEN
