7
Italiano
INPUT INPUT INPUT INPUT
RIGHT
LEFT
MAIN SPEAKERS
CAUTION: SPEAKER IMPEDANCE 6 -16
SUBWOOFERS
RIGHT
LEFT

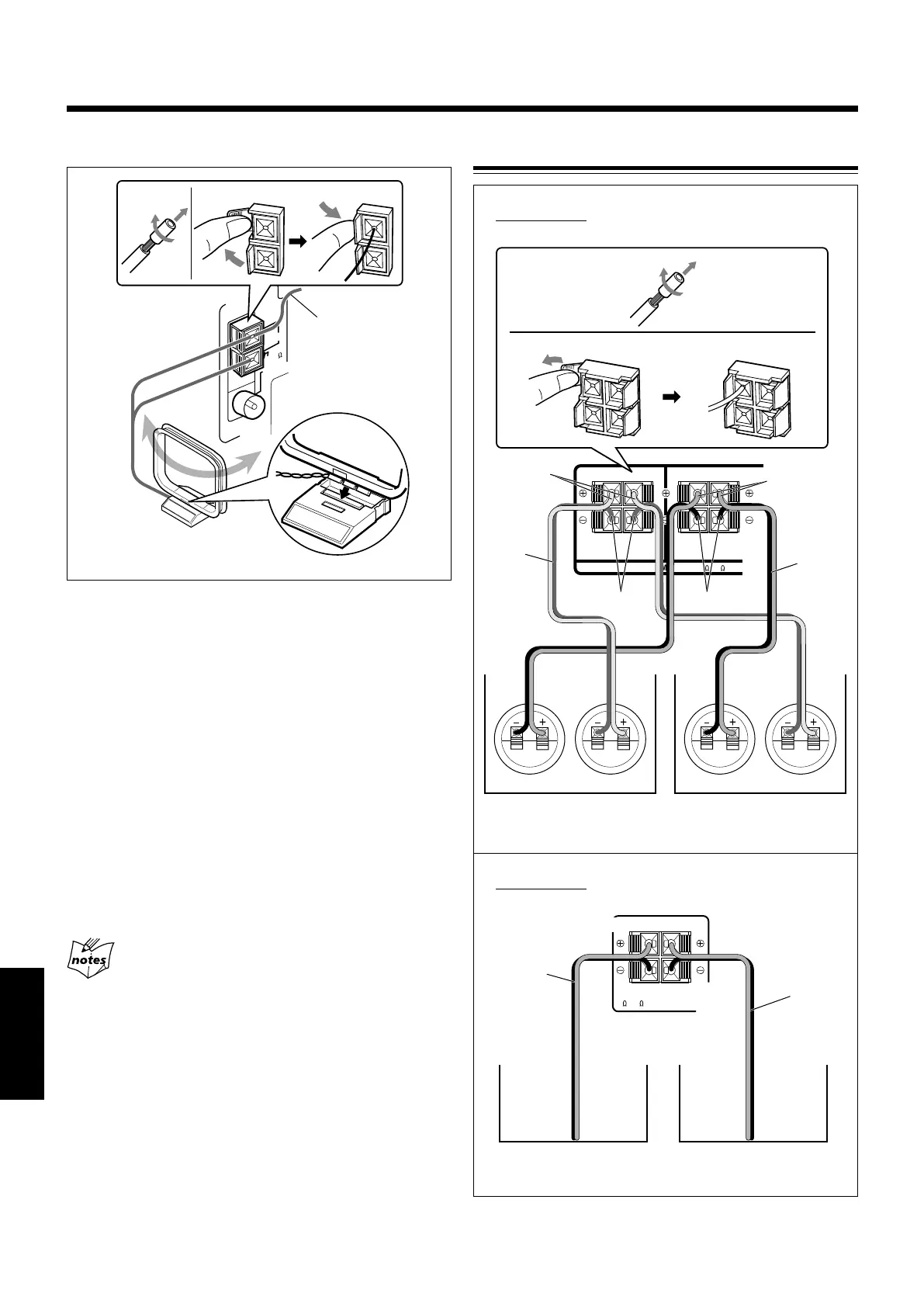

1 Se i cavi sono rivestiti in materiale isolante,
torcere e rimuovere una breve sezione di
materiale isolante all’estremità di ciascun
cavo.
2 Collegare l’antenna a telaio AM ai terminali
AM LOOP come indicato in figura.
3 Ruotare l’antenna a telaio AM fino ad
ottenere la migliore ricezione.
Per collegare un’antenna AM (MW) esterna
Se la ricezione è scarsa, collegare un cavo vinilico singolo al
terminale AM EXT ed estenderlo in senso orizzontale.
L’antenna a telaio AM deve restare collegata.
Per ottenere la migliore ricezione FM e AM (MW)
• Controllare che i conduttori delle antenne non scontrino altri
terminali e cavi di collegamento.
• Allontanare le antenne dalle parti metalliche dell’apparecchio,
cavi di collegamento e cavo di alimentazione CA.
Antenna AM (MW)
Cavo vinilico
(non fornito)
Antenna a telaio
AM (fornita)
Collegamento dei diffusori
Cavo del
diffusore
Cavo del
diffusore
Diffusore destro Diffusore sinistro
FM 75
COAXIAL
AM EXT
AM LOOP
ANTENNA
12
3
RIGHT
SPEAKER
IMPEDANCE
6 - 16
LEFT
SPEAKERS
PER UX-J60:
Diffusore destro Diffusore sinistro
Cavo del
diffusore
Cavo del
diffusore
1
23
Nero
Rosso
Blu
PER UX-J50:
Grigio
IT01-15_UX-J60&50[EN]f.pm6 12/20/02, 6:40 PM7
