3
Typical connections / 典型的接線方法
Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious
damage to this unit.
The leads of the power cord and those of the connector from the car body may be different in color.
1 Connect the colored leads of the power cord in the order specified in the illustration below.
2 Connect the antenna cord.
3 Finally connect the wiring harness to the unit.
Purple
紫色
Purple with black stripe
紫色帶有黑色條紋
Green
綠色
Green with black stripe
綠色帶有黑色條紋
Gray
灰色
Gray with black stripe
灰色帶有黑色條紋
White
白色
White with black stripe
白色帶有黑色條紋
ENGLISH 中文
接線前：仔細檢查汽車內的線路。不正確的接線會導致本機嚴重損壞。
電源線的引線和車身的連接器引線在顏色上可能有所不同。
1 依照下圖所示之次序連接電源線的顏色導線。
2 將天線的電線連接起來。
3 最後，把配線束的插頭插在本機上。
A

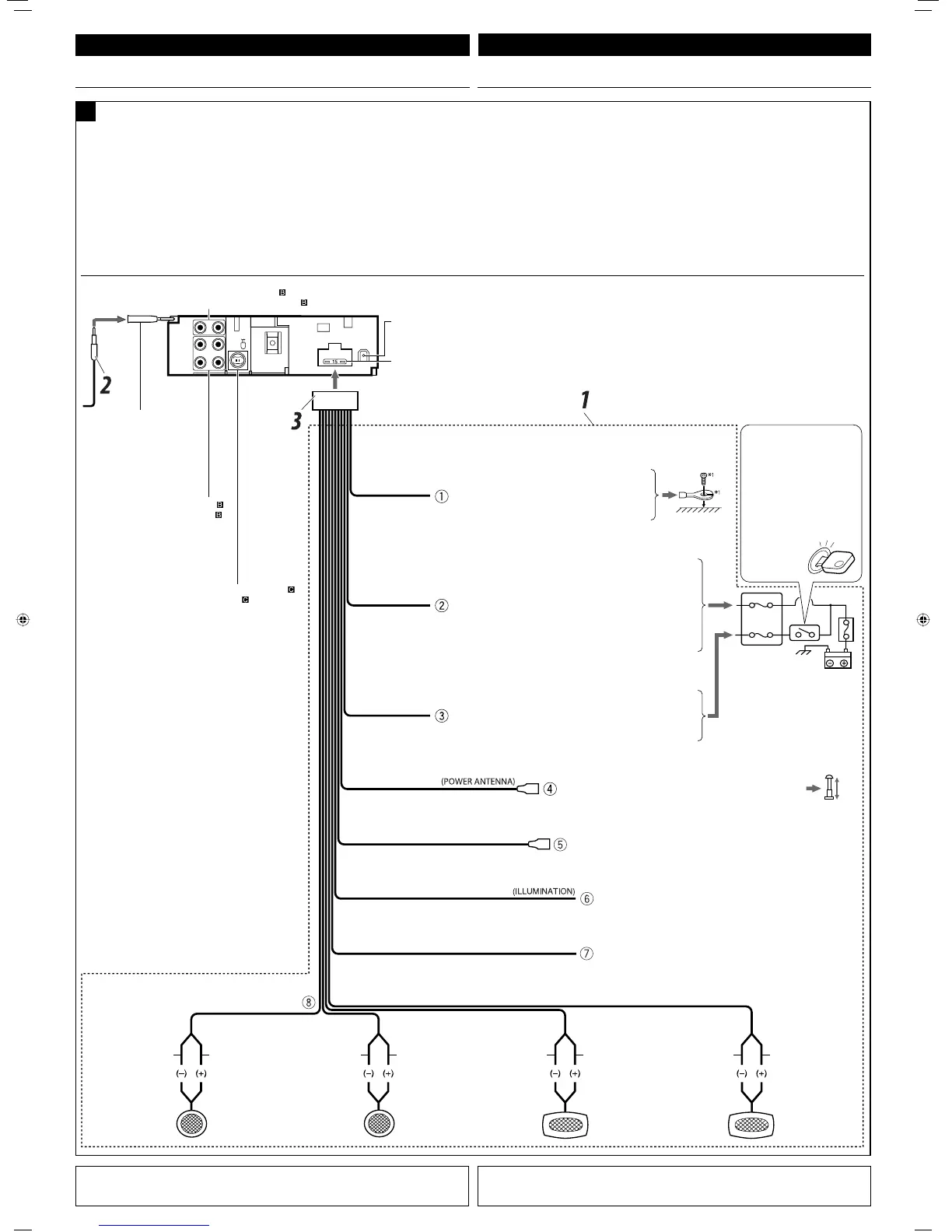

ELECTRICAL CONNECTIONS
電路連接
To the remote lead of other equipment (200 mA max)
連接至其他裝置上的遙控導線（最大 200 mA）
To metallic body or chassis of the car
接至金屬體或汽車底盤
To a live terminals in the fuse block connecting to the car
battery (bypassing the ignition switch) (constant 12 V)
接至保險絲單元內的附屬端子，保險絲單元與車裝電池相
連接（用於旁路點火開關）（恆定 12 V）
To an accessory terminal in the fuse block
接至保險絲單元內的附屬端子
Right speaker (rear)
右揚聲器（後置）
Left speaker (rear)
左揚聲器（後置）
Right speaker (front)
右揚聲器（前置）
Left speaker (front)
左揚聲器（前置）
15 A fuse
15 A 保險絲
Line out (see diagram
)
線性輸出 (參閱圖表 ）
Antenna connector
天線連接器
Rear ground terminal
本機後背接地端子
Ignition switch
點火開關
Fuse block
保險絲單元
Black
黑色
Blue with white stripe
藍色帶有白色條紋
Red
紅色
Yellow
*
2
黃色 *
2
To external components (see diagram )
至外部組件 (參閱圖表
）
*
1
Not supplied for this unit.
*
2
Before checking the operation of this unit prior to installation, this lead must be connected; otherwise, power
cannot be turned on.
*
1
不隨本機提供。
*
2
本機未安裝時，進行工作狀況檢查之前，必須把這導線接上，否則不能開啟電源。
Orange with white stripe
橙色帶有白色條紋
To car light control switch
連接至汽車車燈控制開關
To automatic antenna if any (250 mA max.)
接至自動天線（若有裝設）（最大 250 mA）
Blue
藍色
To subwoofer (see diagram
)
接至超重低音揚聲器 (參閱圖表 ）
Brown
褐色
To cellular phone system
接至手機系統
CT_Install3-4_KD-G735_4.indd 3CT_Install3-4_KD-G735_4.indd 3 2007.1.4 3:34:02 PM2007.1.4 3:34:02 PM
