INSTALLATION / RACCORDEMENT
Avertissement
• L’appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à
masse négative.
• Déconnectez la borne négative de la batterie avant le câblage et le montage.
• Ne connectez pas le fil de batterie (jaune) et le fil d’allumage (rouge) au
châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.
• Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-
circuits.
• Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au
châssis de la voiture après l’installation.
Précautions
• Pour des raison de sécurité, laissez le travail de câblage et de montage des
professionnels. Consultez votre revendeur autoradio.
• Installez cet appareil dans la console de votre véhicule. Ne touchez pas les
parties métalliques de cet appareil pendant ou juste après son utilisation. Les
parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent
chaudes.
• Ne connectez pas les fils · de l’enceinte au châssis de la voiture, au fil de
masse (noir) ou en parallèle.
• Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la
puissance maximum des enceintes est inférieure à 50 W, changez le réglage
[AMP GAIN] pour éviter d’endommager les enceintes. (➜ 8)
• Montez l’appareil avec un angle de 30º ou moins.
• Si le faisceau de fils de votre véhicule ne possède pas de borne d’allumage,
connectez le fil d’allumage (rouge) à la borne du boîtier de fusible de votre
véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service
avec la clé de contact.
• Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les
clignotants, etc. de la voiture fonctionnent correctement.
• Si un fusible saute, assurez-vous d’abord que les câbles ne touches pas le
châssis de la voiture puis remplacez le vieux fusible par un nouveau de même
valeur.
Procédure de base
1
Retirez la clé de contact, puis déconnectez la borne ·
de la batterie de la voiture.
2 Connectez les fils correctement.
Reportez-vous à Connexions.
(
➜
13)
3 Installez l’appareil dans votre voiture.
Reportez-vous à Installation de l’appareil (montage encastré).
4 Connectez la borne · de la batterie de la voiture.
5 Réinitialisez l’appareil.
(
➜
3)
Réalisez les connexions
nécessaires.
(
➜
13)
Comment retirer
l’appareil

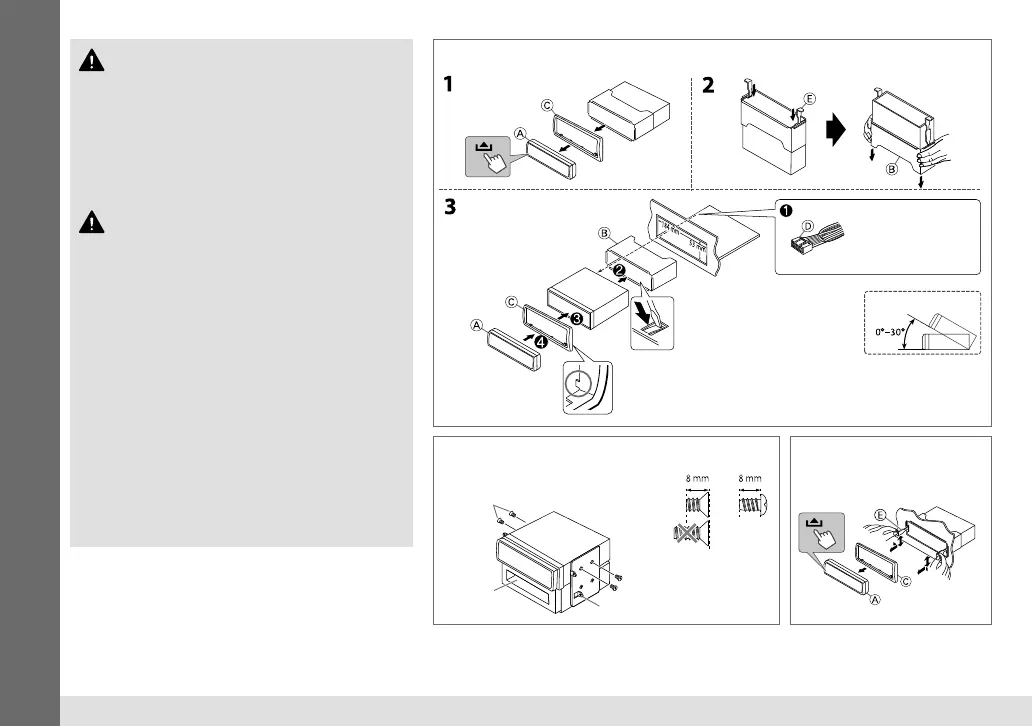

Installation de l’appareil (montage encastré)
Lors d’une installation sans manchon de montage
Applique (non fournie)
Tordez les languettes appropriées pour
maintenir le manchon en place.
Assurez-vous que la direction de la
plaque d’assemblage est correcte.
Poche
Vis à tête plate ou ronde (non fournie)
M5 × 8 mm
