INSTALLATION / RACCORDEMENT

Avertissement

• L’appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à

masse négative.

• Déconnectez la borne négative de la batterie avant le câblage et le montage.

• Ne connectez pas le fil de batterie (jaune) et le fil d’allumage (rouge) au

châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.

• Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-

circuits.

• Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au

châssis de la voiture après l’installation.

Précautions

• Pour des raison de sécurité, laissez le travail de câblage et de montage des

professionnels. Consultez votre revendeur autoradio.

• Installez cet appareil dans la console de votre véhicule. Ne touchez pas les

parties métalliques de cet appareil pendant ou juste après son utilisation. Les

parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent

chaudes.

• Ne connectez pas les fils · de l’enceinte au châssis de la voiture, au fil de

masse (noir) ou en parallèle.

• Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la

puissance maximum des enceintes est inférieure à 50 W, changez le réglage

[AMP GAIN] pour éviter d’endommager les enceintes. (➜ 8)

• Montez l’appareil avec un angle de 30º ou moins.

• Si le faisceau de fils de votre véhicule ne possède pas de borne d’allumage,

connectez le fil d’allumage (rouge) à la borne du boîtier de fusible de votre

véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service

avec la clé de contact.

• Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les

clignotants, etc. de la voiture fonctionnent correctement.

• Si un fusible saute, assurez-vous d’abord que les câbles ne touches pas le

châssis de la voiture puis remplacez le vieux fusible par un nouveau de même

valeur.

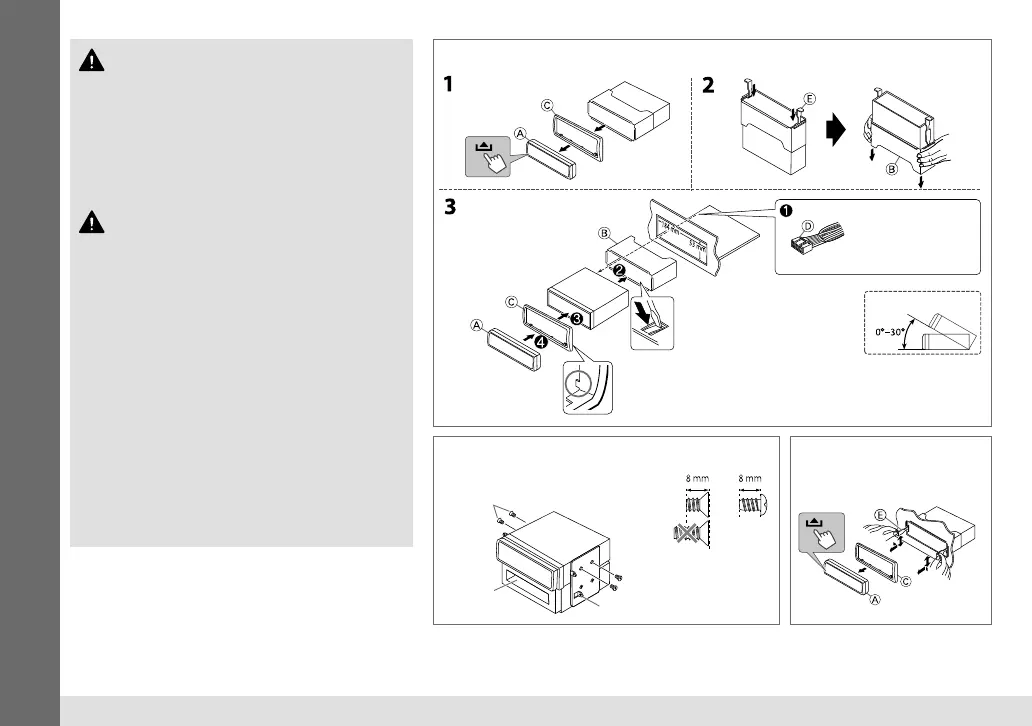

Procédure de base

Retirez la clé de contact, puis déconnectez la borne ·

de la batterie de la voiture.

2 Connectez les fils correctement.

Reportez-vous à Connexions.

(

➜

13)

3 Installez l’appareil dans votre voiture.

Reportez-vous à Installation de l’appareil (montage encastré).

4 Connectez la borne · de la batterie de la voiture.

5 Réinitialisez l’appareil.

(

➜

Réalisez les connexions

nécessaires.

(

➜

13)

Comment retirer

l’appareil

Installation de l’appareil (montage encastré)

Lors d’une installation sans manchon de montage

Applique (non fournie)

Tordez les languettes appropriées pour

maintenir le manchon en place.

Assurez-vous que la direction de la

plaque d’assemblage est correcte.

Poche

Vis à tête plate ou ronde (non fournie)

M5 × 8 mm

FR_KD-R647[E_EE].indd 12FR_KD-R647[E_EE].indd 12 2/27/13 9:20:59 AM2/27/13 9:20:59 AM
