JVC KD-SR40 User Manual

17
FRANÇAIS |
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
KD-SR60 KD-SR40
Porte fusible
Interrupteur d’allumage
Connexion recommandée
Faisceau de fils spécifique
pour le véhicule (acheté
séparément)
Pour plus d’informations:
Metra Electronics:
www.metraonline.com
Scosche Industries:
www.scosche.com
Bleu/blanc: À l’amplificateur
Bleu: À l’antenne alimentée
Réalisez cette connexion si le
faisceau de fils du fabricant de
votre voiture ne possède pas de
“Interrupteur d’allumage 12 V”.
Fil rouge
séparé

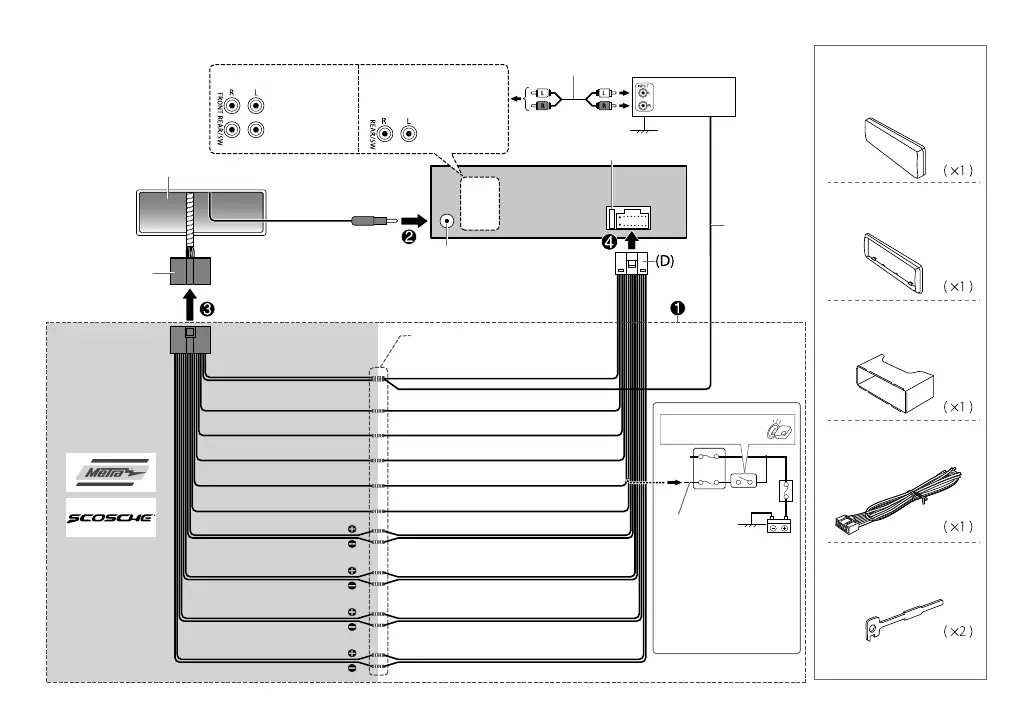

Connexions
Cordon de signal (non fournie)
Fil de
télécommande
(non fournie)
Fusible (10 A)
Borne de l’antenne
Sortie avant
Sortie arrière/caisson
de grave
Sortie arrière/caisson
de grave
JVC Amplificateur
Faisceau de câbles de
l’usine (véhicule)
Tableau de bord du véhicule
Noir: Masse
Jaune: Batterie 12 V
Blanc: Enceinte avant (gauche)
Blanc/noir
Gris: Enceinte avant (droit)
Gris/noir
Vert: Enceinte arrière (gauche)
Vert/noir
Violet: Enceinte arrière (droit)
Violet/noir
Joignez les fils de même couleur ensemble.
Rouge: Allumage 12V
Orange/blanc: Éclairage
Marron: Sourdine téléphonique
Bleu/blanc: Télécommande (200mA max.)
Liste des pièces pour
l’installation
(A) Façade
(C) Manchon de montage
(B) Plaque d’assemblage
(D) Faisceau de fils
(E) Clé d’extraction
