JVC KD-T401 Quick Start Guide

2
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Стандартная процедура
1 Извлеките ключ из замка зажигания, затем отсоедините разъем
автомобильного аккумулятора.
2 Правильно подключите провода. См. “Подключение проводов” на
стр.3.
3 Установите устройство в вашем автомобиле. См. раздел “Установка
устройства (установка в приборную панель)”.
4 Подключите клемму автомобильного аккумулятора.
5 Отсоедините переднюю панель и выполните сброс устройства. См.
“Порядок сброса” на стр.4.

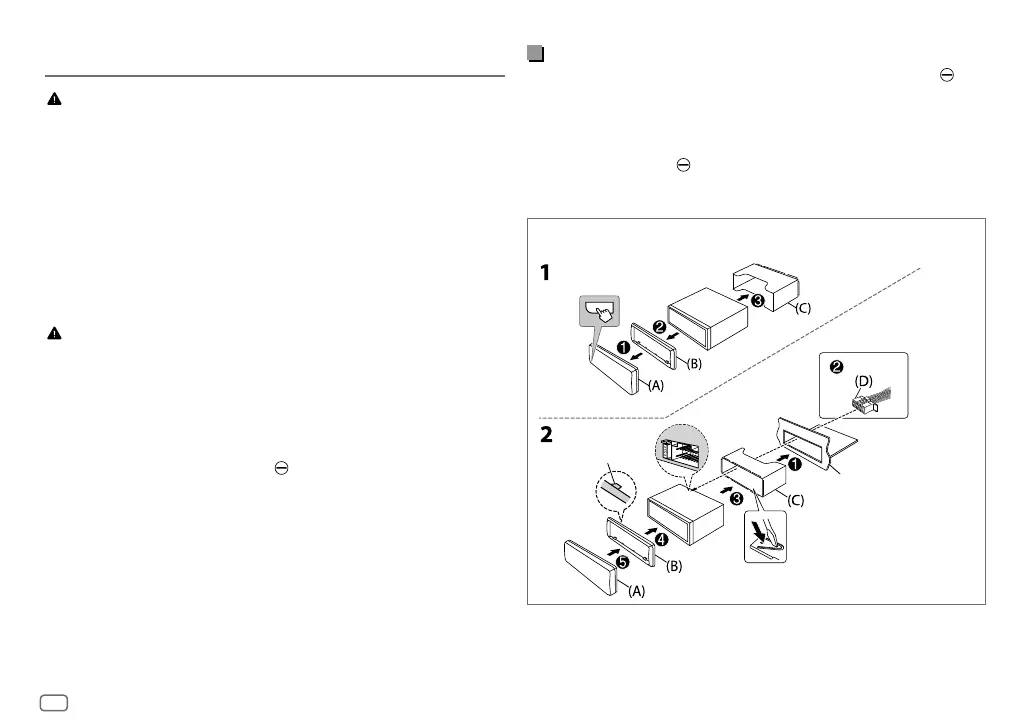

Установка устройства (установка в приборную панель)
Приборная панель
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Предупреждение
• Устройство можно использовать только с источником питания 12 В
постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением
проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого
напряжения (красный) к корпусу машины или проводу заземления (чёрный),
чтобы не допустить короткое замыкание.
• Во избежание короткого замыкания:
– Изолируйте неподсоединенные провода с помощью виниловой ленты.
– После установки обязательно заземлите данное устройство на корпус
автомобиля.
– Закрепите провода с помощью фиксаторов кабеля и оберните провода,
контактирующие с металлическими частями, виниловой лентой, чтобы
защитить провода.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных
аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не
прикасайтесь к металлическим деталям устройства в процессе и на
протяжении некоторого времени после завершения эксплуатации
устройства. Температура металлических деталей, таких как радиатор
охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков
к корпусу машины, проводу
заземления (чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50Вт. Если
максимальная мощность динамиков менее 50Вт, измените значение
параметра
[AMPGAIN] , чтобы не повредить динамики.
• Установите устройство под углом менее 30
º
.
• Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке
плавких предохранителей, которая обеспечивает питание с напряжением
12 В постоянного тока и которая включается и выключается ключом зажигания.
• Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и
электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели
не касаются корпуса автомобиля, после чего замените предохранитель на
аналогичный новый.
Фиксатор вверху
Отогните соответствующие фиксаторы,
предназначенные для прочной установки корпуса.
Приборная панель автомобиля
JS_JVC_QSG_KD_T401_E_RU.indd 2JS_JVC_QSG_KD_T401_E_RU.indd 2 16/7/2018 2:49:53 PM16/7/2018 2:49:53 PM

JVC KD-T401 Specifications

General

DIN size	1 DIN
CD player	Yes
Output power	200 W
Product color	Black
Ready for iPod	-
High pass filter	No
Disc types supported	CD
Audio output channels	- channels
Equalizer bands quantity	3
Maximum power per channel	50 W
Audio formats supported	FLAC, MP3, WAV, WMA
Display type	LCD
Illumination color	White
USB version	2.0
USB port position	Front
USB connector type	USB Type-A
USB ports quantity	1
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Supported radio bands	AM, FM, LW, MW
Preset stations quantity	24
Package weight	1500 g

Weight and Dimensions

Depth	158 mm
Width	182 mm
Height	53 mm
Weight	1200 g
