STEERING
WHEEL
REMOTE
Liste des pièces pour
l’installation
(A)
Façade
(C)
Manchon de montage
(B)
Plaque d’assemblage
(D)
Faisceau de fils
(E)
Clé d’extraction
Bleu clair/jaune
(Pour
KD-X210
)
À l’adaptateur de
télécommande volant
IMPORTANT:
Un faisceau de fils personnalisé
(vendu séparément) qui est adapté à votre voiture est
recommandé pour la connexion.
Si votre voiture ne possède
pas de prise ISO
(ou)
Connecteur ISO
* Faisceau de fils personnalisé (vendu
séparément)
Pour certaines automobiles VW/Audi
ou Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le câblage
du cordon d’alimentation
(D)
fourni comme montré
sur l’illustration.
Si l’appareil ne se met pas sous tension avec le câblage
modifié 1, utilisez le câblage modifié 2 à la place.
Y: Jaune R: Rouge
Câblage original
Câblage modifié 1
Câblage modifié 2
Broche
Couleur et fonction
A2 Marron : Au système de téléphone
portable
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d’alimentation
A6 Orange/blanc : Éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1
Violet
: Enceinte arrière (droit)
B2
Violet/noir
B3
Gris
: Enceinte avant (droit)
B4
Gris/noir
B5
Blanc
: Enceinte avant (gauche)
B6
Blanc/noir
B7
Vert
: Enceinte arrière (gauche)
B8
Vert/noir

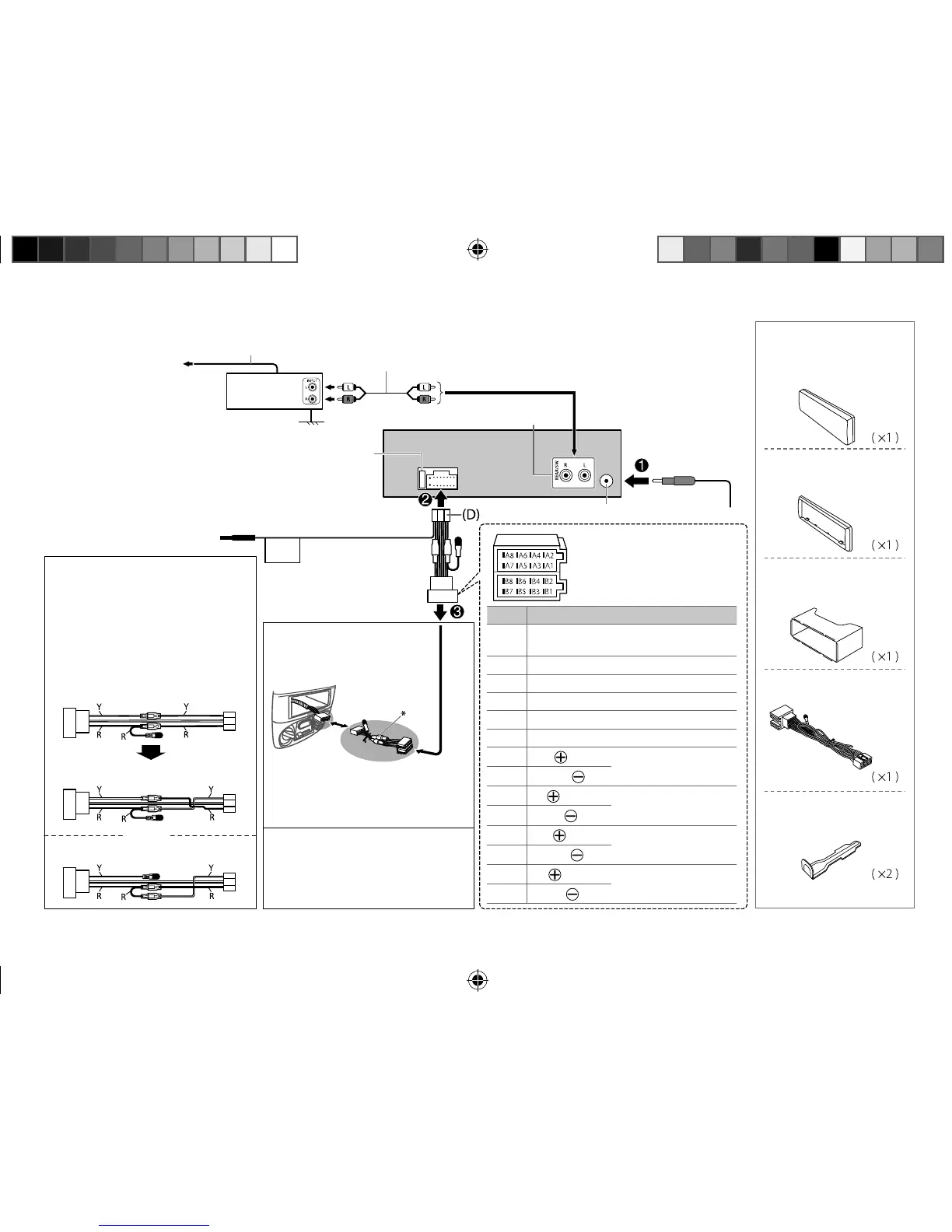

Connexions
Cordon de signal (non fournie)
Fil de télécommande (non fournie)
Fusible (10 A)
Le fil bleu/blanc du faisceau de
fils
(D)
JVC Amplificateur
Sortie arrière/caisson de grave
Prise d’antenne
