JVC KD-X162 Quick Start Guide

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

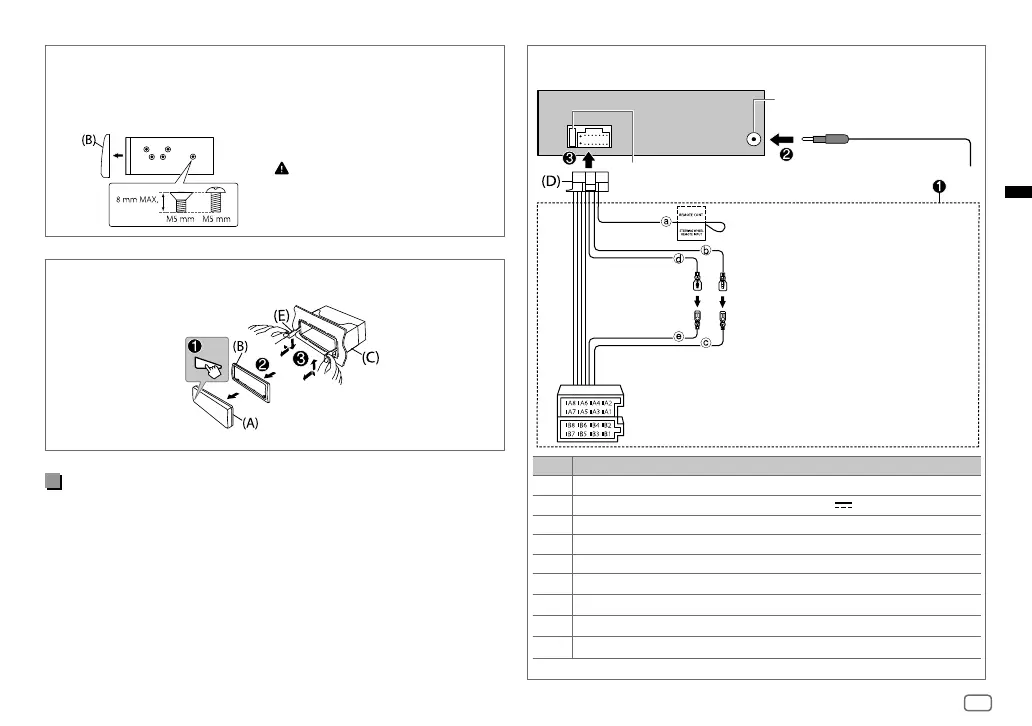

Rimozione dell’apparecchio
Installazione dell’apparecchio (senza manicotto di montaggio)
1 Rimuovere il supporto di montaggio e la piastrina di finitura dall’unità.
2 Allineare i fori dell’unità (di entrambi i lati) con quelli della staffa di
montaggio del veicolo e fissarvela usando comuni viti.
Elenco delle parti (in dotazione)
(A) Frontalino (×1)
(B) Piastrina di finitura (×1)
(C) Supporto di montaggio (×1)
(D) Fascio dei cavi (×1)
(E) Chiavetta di estrazione (×2)
Usare soltanto le viti specificate.
L’uso di viti diverse può causare il
danneggiamento dell’unità.
Collegamento dei cavi
Presa d’antenna
Fusibile (10 A)
Contatto Colori e funzione
A4 Giallo : Batteria
A5 Blu/bianco : Alimentazione (12V
350mA)
A6 Arancione/bianco : Selettore di controllo illuminazione del veicolo
A7 Rosso : Accensione (ACC)
A8 Nero : Collegamento a terra (massa)
B1, B2
Porpora
], Porpora/nero [
: Diffusore posteriore (destro)
B3, B4
Grigio
], Grigio/nero [
: Diffusore anteriore (destro)
B5, B6
Bianco
], Bianco/nero [
: Diffusore anteriore (sinistro)
B7, B8
Verde
], Verde/nero [
: Diffusore posteriore (sinistro)
a Azzurro/giallo: All’adattatore per
telecomando da volante
b Giallo: Cavo della batteria
c Giallo: A4
d Rosso: Cavo di accensione
e Rosso: A7
Connettori ISO
JS_JVC_QSG_KD_X262_E_IT.indd 3JS_JVC_QSG_KD_X262_E_IT.indd 3 27/7/2018 11:19:17 AM27/7/2018 11:19:17 AM

JVC KD-X162 Specifications

General

DIN size	1 DIN
CD player	No
Impedance	75 Ω
Clock mode	12h/24h
Output power	200 W
RDS features	AF, CT, PS, PTY, PTY1, REG, RT, TI
Product color	Black
Volume control	Rotary
Frequency range	20 - 20000 Hz
Low pass filter	Yes
Audio output channels	4.1 channels
Equalizer bands quantity	3
Maximum power per channel	50 W
Signal-to-Noise Ratio (SNR)	105 dB
Mobile operating systems supported	Android 4.1, Android 4.2, Android 4.2.1, Android 4.2.2, Android 4.3, Android 4.4, Android 5.0, Android 5.1, Android 6.0, Android 7.1, Android 7.1.2
USB version	2.0
USB port position	Front
USB connector type	USB Type-A
USB ports quantity	1
Headphone connectivity	3.5mm
Audio formats supported	FLAC, MP3, PCM, WAV, WMA
Display type	LCD
Illumination color	White
Display number of lines	2 lines
On Screen Display (OSD) languages	ENG, ESP, RUS
Storage temperature (T-T)	-30 - 85 °C
Operating temperature (T-T)	-10 - 60 °C
Security features	Removable front
File format system	FAT 12/16/32
Key illumination color	Red
Package weight	900 g

Weight and Dimensions

Depth	100 mm
Width	182 mm
Height	53 mm
Weight	600 g
