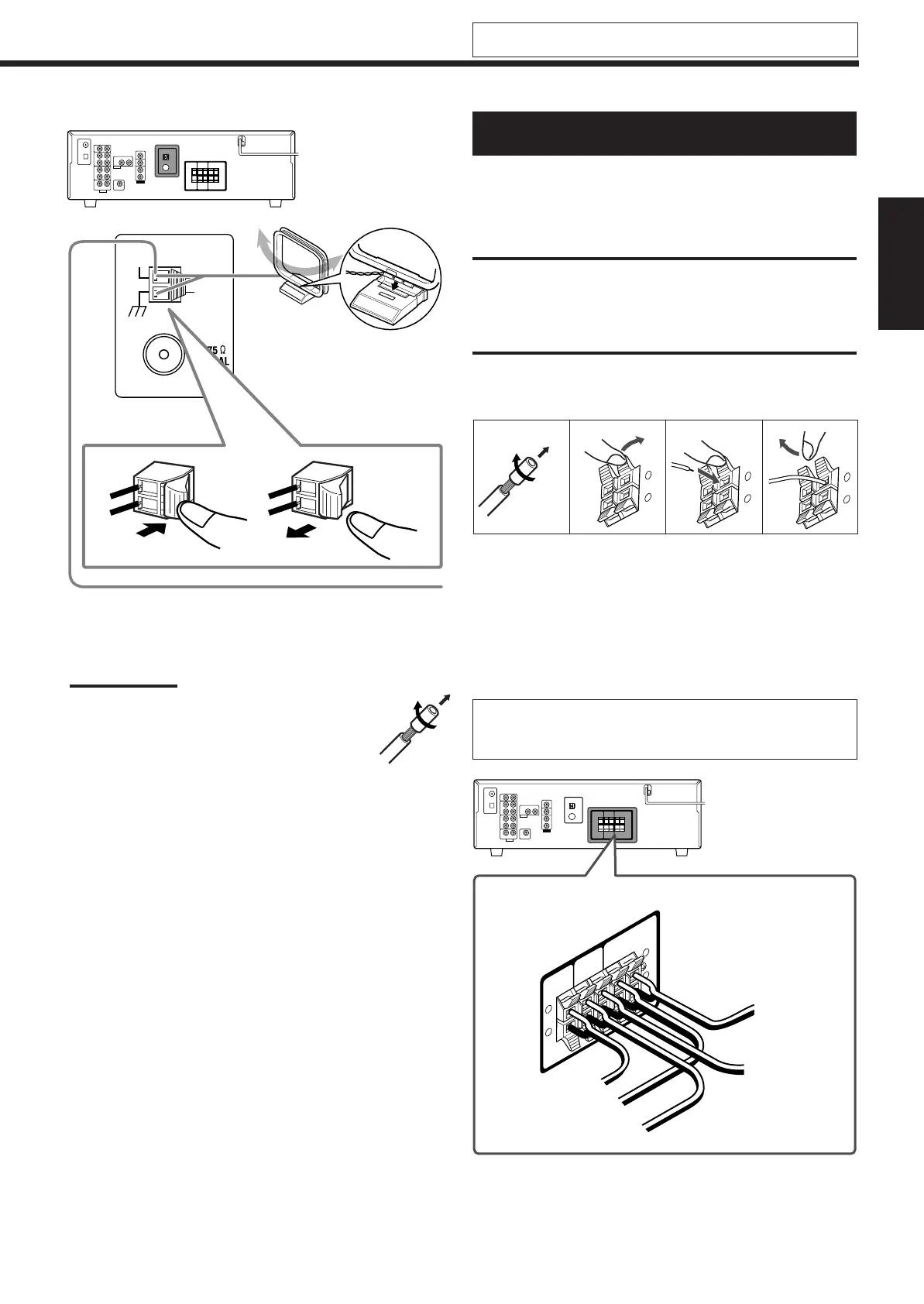

Connexion de l’antenne AM (PO)
Tourner le cadre jusqu’à l’obtention de la meilleure réception.
Remarques:
• Si le fil de l’antenne cadre AM (PO) est recouvert de
vinyle, retirez ce dernier en le tordant comme montré
sur l’illustration ci-contre.
• Assurez-vous que les conducteurs de l’antenne ne
touchent aucune autre prise, cordon de connexion et
cordon d’alimentation. Cela pourrait nuire à la réception.
• Si la réception est mauvaise, connectez un fil extérieur recouvert
de vinyle (non fourni) à la prise AM EXT. Laissez l’antenne cadre
AM (PO) connectée.
AM
LOOP
AM EXT
ANTENNA
1
2
3
4
Antenne cadre
AM (PO) (fournie)
Fil extérieur recouvert de vinyle (non fourni)
Insérer les languettes du cadre
dans les fentes de la base pour
assembler l’antenne cadre
AM (PO).
12
Connexion des enceintes et du caisson
de grave
Il est possible de connecter cinq enceintes (une paire d’enceintes
avant, une enceinte centrale et une paire d’enceintes Surround) et un
caisson de grave.
ATTENTION:
• Utiliser uniquement des enceintes avec l’impédance
(SPEAKER IMPEDANCE) indiquée près des prises
d’enceinte.
• Ne pas connecter plus d’une enceinte sur chaque prise
d’enceinte.
Connexion des enceintes
1 Torsadez et retirez l’isolant à l’extrémité de
chaque cordon d’enceinte.
2 Poussez sur le serre-câble et maintenez-le en
position ouverte.
3 Insérez le cordon d’enceinte.
4 Relâchez le serre-câble.
Pour chaque enceinte (à l’exception du caisson de grave),
connectez les prises (+) et (–) du panneau arrière aux prises
marquées (+) et (–) sur les enceintes.
RIGHT
LEFT
+
–
RIGHT
LEFT
+
–
Ne connectez pas le cordon d’alimentation secteur avant que
toutes les connexions soient terminées.
RIGHT
LEFT
+
–
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT
LEFT
FRONT
SPEAKERS
RIGHT
LEFT
CAUTION:SPEAKER IMPEDANCE
+
–
+
–
À l’enceinte centrale
À l’enceinte avant droite
À l’enceinte Surround droite
À l’enceinte
Surround gauche
À l’enceinte
avant gauche
