Répéter le processus en suivant les étapes
dans le sens inverse.
 Remettre en place le contre-support de
la brosse-rouleau.
 Basculer le joint racleur vers le bas.
 Réglage en hauteur du joint racleur par
la molette de réglage.
 Répéter le procédure à la côté que se
trouve en face.
 Presser la pédale pour changer les
brosses contre la résistance par le bas.
 Sortir le disque-brosse latéralement
sous la tête de nettoyage.
 Maintenir le nouveau disque-brosse
sous la tête de nettoyage, pousser vers
le haut et enclencher.
 Réglage en hauteur du joint racleur par
la molette de réglage.
1 Vis
2 Support
3 Lèvre d'enlèvement
 Dévisser les vis.
 Retirer le support.
 Remplacer la lèvre d'enlèvement.
 Mettre le support en place et le visser.
 DANGER
Risque de blessure causée par l'entraîne-
ment à courroies Après chaque opération
de maintenance, fermer et verrouiller impé-
rativement le capot du dispositif de ba-
layage avant de remettre l'appareil en ser-
vice.
1 Courroie turbine d'aspiration dispositif
de balayage
2 Courroie entraînement de brosse rota-
tive
 Contrôler l'usure et la position correcte
des deux courroies.
 Garer l'appareil sur une surface plane.
 Mettre l'interrupteur à clé sur "0".
 Sécuriser le véhicule à l'aide de cales
afin qu'il ne puisse rouler.
 Retirer le bac à poussières des deux
côtés.

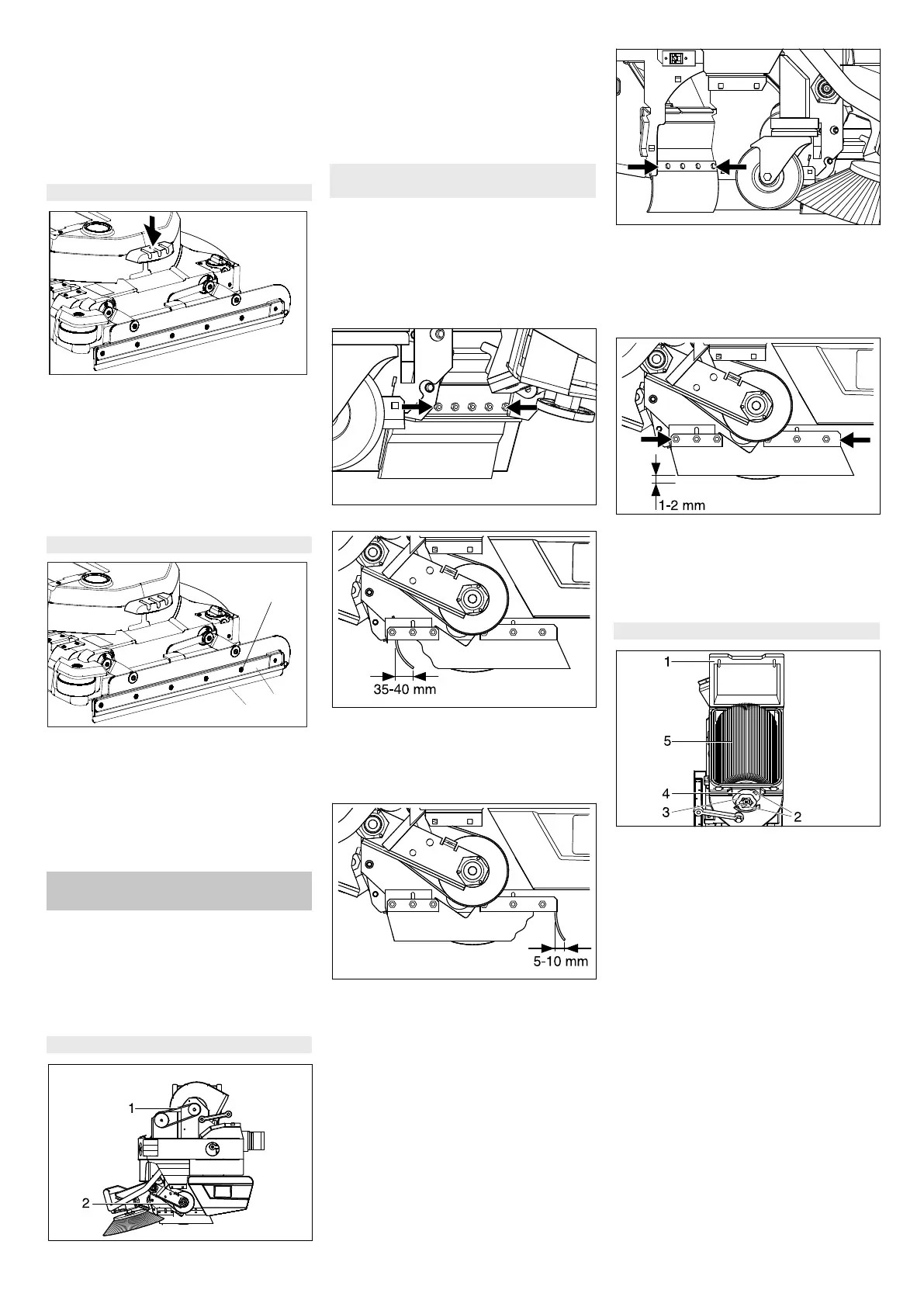

 Baguette d'étanchéité avant
 Desserrer les écrous de fixation.
 Régler la barre d'étanchéité de sorte
qu'elle s’incurve et présente une traîne
de 35 à 40 mm.
 Serrer les boulons.
 Baguette d'étanchéité arrière
Régler la garde au sol de la barre d'étan-
chéité arrière arrière de sorte qu'elle s’in-
curve et présente une traîne de 5 à 10 mm.
 La remplacer en cas d'usure.
 Remplacer la brosse rotative (voir
"Remplacer la brosse rotative").
 Desserrer les écrous de fixation.
 Mettre une nouvelle baguette d'étan-
chéité.
 Serrer les boulons.
 Baguettes d'étanchéité latérales
 Desserrer les écrous de fixation.
 Régler la garde au sol en insérant un
support de 1 à 2 mm d'épaisseur.
 Orienter la baguette d'étanchéité.
 Serrer les boulons.
 Monter la brosse rotative.
1 Couvercle logement de filtre à pous-
sières
2 Vis
3 Bride
4 Palier de filtre à poussières
5 Filtre à poussières
 Desserrer le verrouillage du capot du
dispositif de balayage en le tournant
vers l'intérieur.
 Basculer le capot du dispositif de ba-
layage vers le haut.

Retirer le couvercle du logement du
filtre à poussières.
 Dévisser les deux vis.
 Tourner la bride dans le sens antiho-
raire et retirer le filtre à poussières.
 Retirer le filtre à poussières.
 Mettre en place un nouveau filtre à
poussières de telle manière que les alé-
sags sur le côté frontal soient orientés
vers l'entraîneur.
Remplacement du disque-brosse
Remplacer les joints racleurs.
Travaux de maintenance
supplémentaires pour B 250 RI
Vérifier les courroies d'entraînement
1
2
3
Contrôler les barres d'étanchéité du
dispositif de balayage
Remplacer le filtre à poussières
39FR
