15
INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELECTRICO DE PARED KENMORE
(Combinado con una cocina electrica o de gas facultativa)
Si el horno se usa en una instalación de circuito de
ramal nuevo (1996 NEC), en una casa rodante, en un
vehículo para recreación o si los códigos locales NO
permiten la conexión a tierra a través del cable
neutral (blanco) (ver figura 4):
1. Desconecte el suministro eléctrico.
2. En el interruptor automático, caja de fusibles o caja de
juntas: conectar el aparato y los cables residenciales
como se muestra en la figura 4.
5. Instalación del Gabinete
El horno de pared puede inclinarse
cuando la puerta esta abierta. Los soportes de
montaje que vienen con el horno de pared deben
de estar ajustadas al armario y al aparato para
evitar que el horno de pared se incline y ocasione
quemaduras graves.
Instrucciones de instalación de los soportes de
montaje
1. Desembalar el horno de pared. Extraer la guarnición
inferior con cinta al panel lateral del horno. Buscar las
dos ménsulas antideslizables y los tornillos que se
incluyen en el paquete de literatura.
2. Instale los soportes de montaje como en la figura 5. Nota:
Para prevenir cualquier tipo de daño al cabinete es
recomendable perforar agujeros conn un diametro de
1/16" (0,16cm) antes de instalar los soportes de
montaje.
Peligro de Peso Pesado
• Use 2 personas o más para mover e instalar el horno
de pared.
• Si no cumple con esta instrucción, puede resultar
en lesiones pesonales o daños al horno de pared
NO conecte el alambre puesto a tierra a una tubería de
suministro de gas. NO conecte el suministro de energía
eléctrica hasta que el electrodomestico haya sido
permanentemente puesto a tierra. Conecte el alambre de
puesto a tierra antes de enchufar por primera vez el
electrodomestico.
Si está conectado a un sistema
eléctrico de 4 alambres, el armazón del
electrodoméstico NO TIENE QUE estar conectado al
alambre neutro del sistema eléctrico de 4 alambres.
NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por
UL para la conexión al alambrado de casa de un calibre
mayor. El aislamiento de los conductores está calificado
para temperaturas más altas que las del alambrado de
la casa. La capacidad de corriente del conductor está
gobernada por la calificación de la temperatura del
aislamiento alrededor del alambre en vez de solamente
el calibre del alambre.

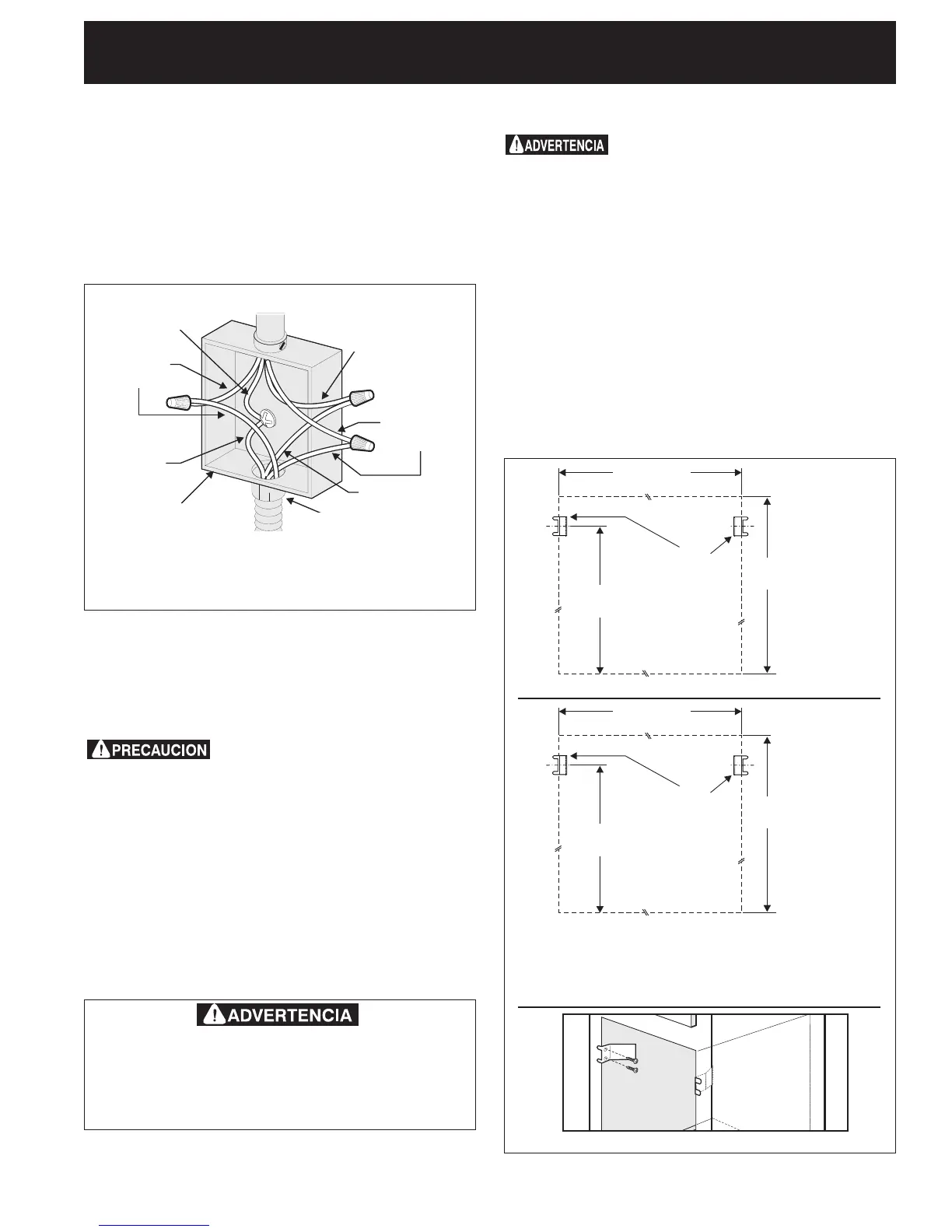

Figura 4- CAJA DE EMPALMES
DE 4 ALAMBRES PUESTA A TIERRA
Alambre
desnudo
Cable desde el suministro de energía
Alambre
verde o
desnudo
Cable de la estufa
Caja de
empalmes
Conductor de unión
listado-UL (o CSA)
Alambre blanco
Alambre
rojos
Alambre blanco
Alambre
negros
Figura 5
Soportes de
montaje
43 5/8" *
(110.8 cm)
H
vea figure 2
F vea figura 2
Horno de pared doble
Soportes de
montaje
22 3/16" *
(56.4 cm)
H
vea figura 1
F vea figura 1
Horno de pared simple
* Si hay instaladas cuñas de madera, calcular esta
dimensión desde la parte superior de la cuña hasta el
medio del soporte de montaje.
