Kenwood KVT-512 Installation Manual

24
|
KVT-512/KVT-532DVD

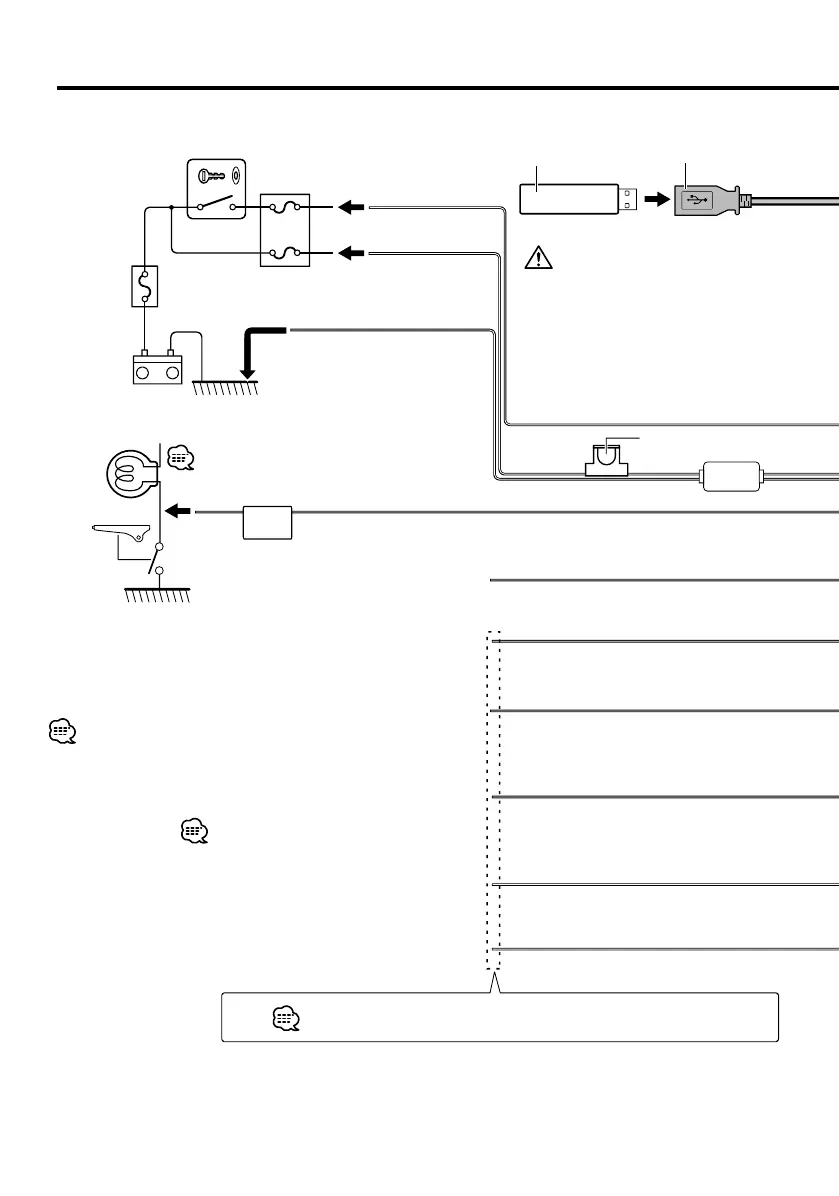

Conexión de cables a los terminales
–
+
PRK SW
Terminal USB
Dispositivo USB
(disponible en el comercio)
Para utilizar la función de mando a distancia en el volante, es necesario
un adaptador remoto exclusivo (no suministrado) para su vehículo.
Si conecta el cable de encendido (rojo) y el cable
de la batería (amarillo) al chasis del vehículo
(tierra), puede ocasionar un cortocircuito, que
puede provocar un incendio. Conecte siempre
esos cables a la fuente de alimentación que pasa
por la caja de fusibles.
ACC
Cable de la batería (Amarillo)
Cable del encendido (Rojo)
Batería
Llave de encendido
interruptor
Caja de fusibles
del vehículo
Fusible del
vehículo caja
(Fusible principal)
Cable a tierra (Negro) - (Al chasis del automóvil)
Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.
FUSIBLE ( 15A )
Por razones de seguridad, asegúrese de conectar el sensor de
estacionamiento.
Cable del sensor de estacionamiento (Verde claro)
Cable del sensor de marcha atrás (Violeta/Blanco)
Cable de reductor de luz (Naranja/Blanco)
Al interruptor de control de
iluminación del automóvil
Entrada del mando a distancia de la dirección
(Azul Claro/Amarillo)
Al mando a distancia de la dirección
Conecte al terminal puesto a masa ya sea al sonar el
teléfono o durante la conversación.
Cable de silenciador (Marrón)
En función de la antena que utilice, conéctelo al terminal de
control de la antena del motor o al terminal de potencia para
el amplificador de la antena de tipo película.
Cable de control de la antena del motor (Azul)
Cuando utilice el amplificador de potencia opcional,
conéctelo al terminal de control de potencia respectivo.
Cable de control de alimentación (Azul/Blanco)
Para conectar el sistema de navegación
Kenwood, consulte el manual de navegación.
Conecte en el arnés del interruptor de detección
del freno de aparcamiento del vehículo.
Conecte en el arnés de la lámpara de reversa del
vehículo al utilizar la cámara de retrovisión opcional.
B54-4637-0000.indb24B54-4637-0000.indb24 08.1.289:27:57AM08.1.289:27:57AM
