FRANÇAIS
Alimentation
Sortie relais 1
Sortie relais 2 (uniquement sur RXM-42 ou RXI-42)
Entrée antenne
12/24 VAC/VDC
OUT 1
OUT 2
ANTENNE

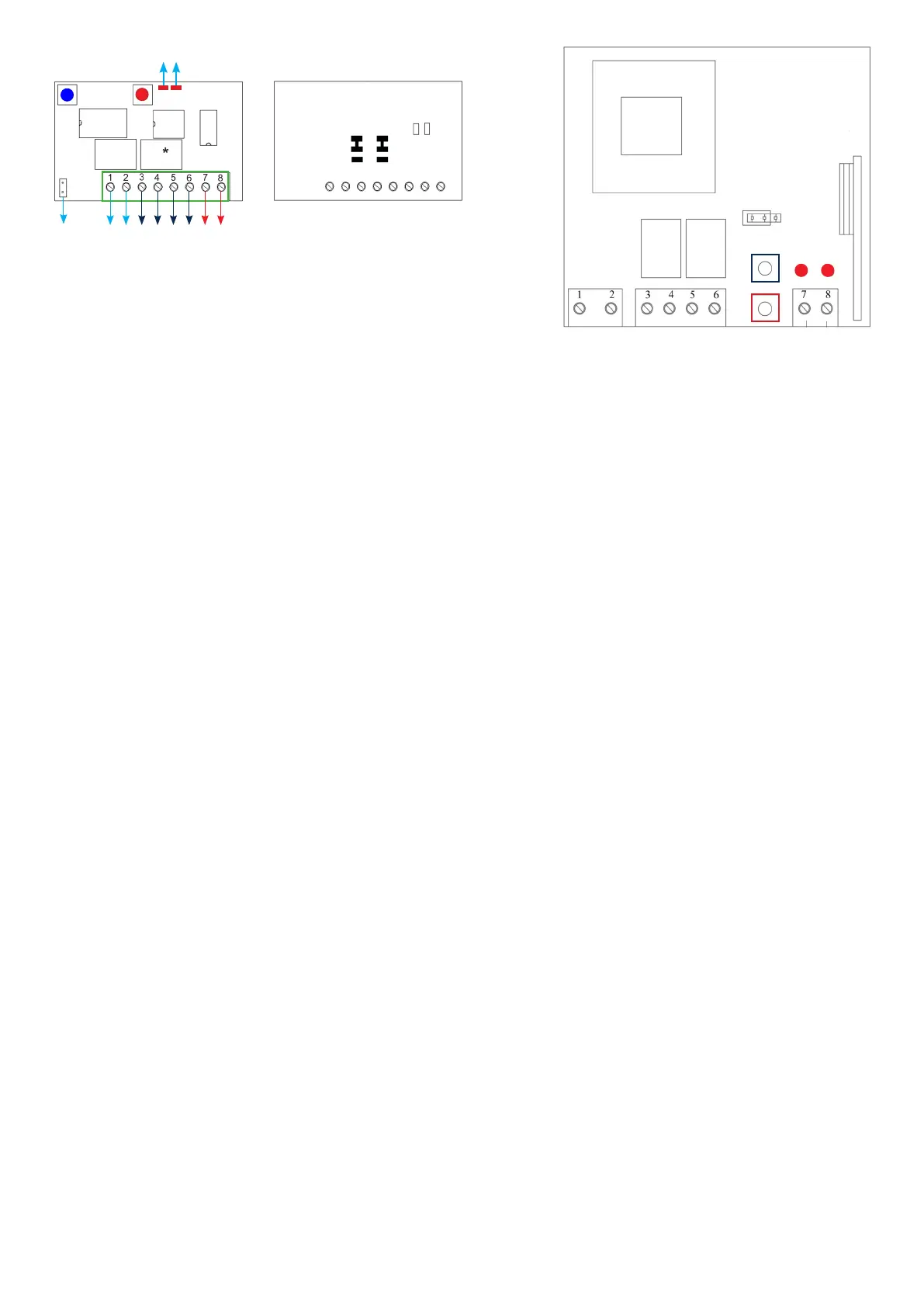

OPÉRATIONS PRÉLIMINAIRES
Dès la mise sous tension de la centrale, le microprocesseur effectue un test interne et la LED de
signalisation émet une série de deux clignotements lents et de deux rapides pour indiquer qu’il est
possible de passer aux étapes suivantes.
NA NA
NC NC
A
Prolung. Timer
S P
LR1 LR2
12/24Vac/Vcc OUT1 OUT2
ANT
Prolung. Timer
900RXM230-42
S
P
LR1 LR2
230Vac
OUT1
OUT2
ANT
PROGRAMMATION DES SORTIES
Le bouton-poussoir de sélection S permet de sélectionner la sortie à programmer (Out1,Out2), en
visualisant la sortie par les LED de signalisation LR1, LR2. À chaque pression du boutonpoussoir
S, une sortie différente, de LR1 à LR2, peut être sélectionnée par le cycle séquentiel LR1-LR2-
nulle-LR1-...... Le bouton-poussoir de programmation P permet, après avoir sélectionné la sortie
à programmer, de dénir la sortie comme monostable (1 clignotement de la LED LR), bistable (2
clignotements de la LED LR), temporisée (3 clignotements de la LED LR) et ON-OFF (4 clignote-
ments de la LED LR).
L’action sur le bouton-poussoir P fait varier le nombre de clignotements d’une sortie et donc sa
programmation. En conséquence, les sorties peuvent être programmées de manière
différente l’une de l’autre. Ex.: Out1 programmée de type impulsif, Out2 Pas à Pas.
N.B. Si aucune sortie n’est sélectionnée avec le bouton-poussoir S, l’action sur le bouton-poussoir
P permettra de programmer automatiquement la première sortie.
AUTOAPPRENTISSAGE DU CODE STANDARD
Sélectionner la sortie à programmer par l’action sur le bouton-poussoir P, ou bien entrer automati-
quement en Out1. À ce point, la LED LR (sélectionnée) émettra une série de clignotements lents
pendant 10 s pour indiquer l’accès à la phase d’autoapprentissage. Pendant ce laps de temps,
l’action sur la commande radio permet l’autoapprentissage du code et de son canal de transmis-
sion. Si la mémorisation a été correctement effectuée, les LED LR1 et LR2 s’allumeront pendant
2s (lumière xe). Après une première mémorisation, les LED clignoteront ensuite pendant six
autres secondes dans l’attente d’une nouvelle mémorisation; si celle-ci sera effectuée, les LED
continueront de clignoter encore pendant six autres secondes, sinon la séquence de programme
sera abandonnée.
Si un code déjà mémorisé est entré pendant la mémorisation, les LED LR1 et LR2 clignoteront
rapidement pour révéler que sa mémorisation a déjà été faite. En phase d’autoapprentissage, il est
possible de mémoriser sur chaque sortie à peu près 400 codes.
Ex.: un utilisateur peut mémoriser le 1er canal de sa radiocommande, dans la sortie Out1 du
récepteur, l’autre utilisateur peut mémoriser le 2 ème, le 3 ème ou le 4ème canal de sa radiocom-
mande, dans la même sortie Out1 de son récepteur.
900RXI/M-41 900RXI/M-41R 900RXI/M-42 900RXI/M-42R
Jumper Sélection tension Jumper inséré 12 Vac/Vdc Jumper non inséré 24 Vac/Vdc
+ -
gnd sign
