INSTRUCCIONES DE ENSAMBLAJE
13

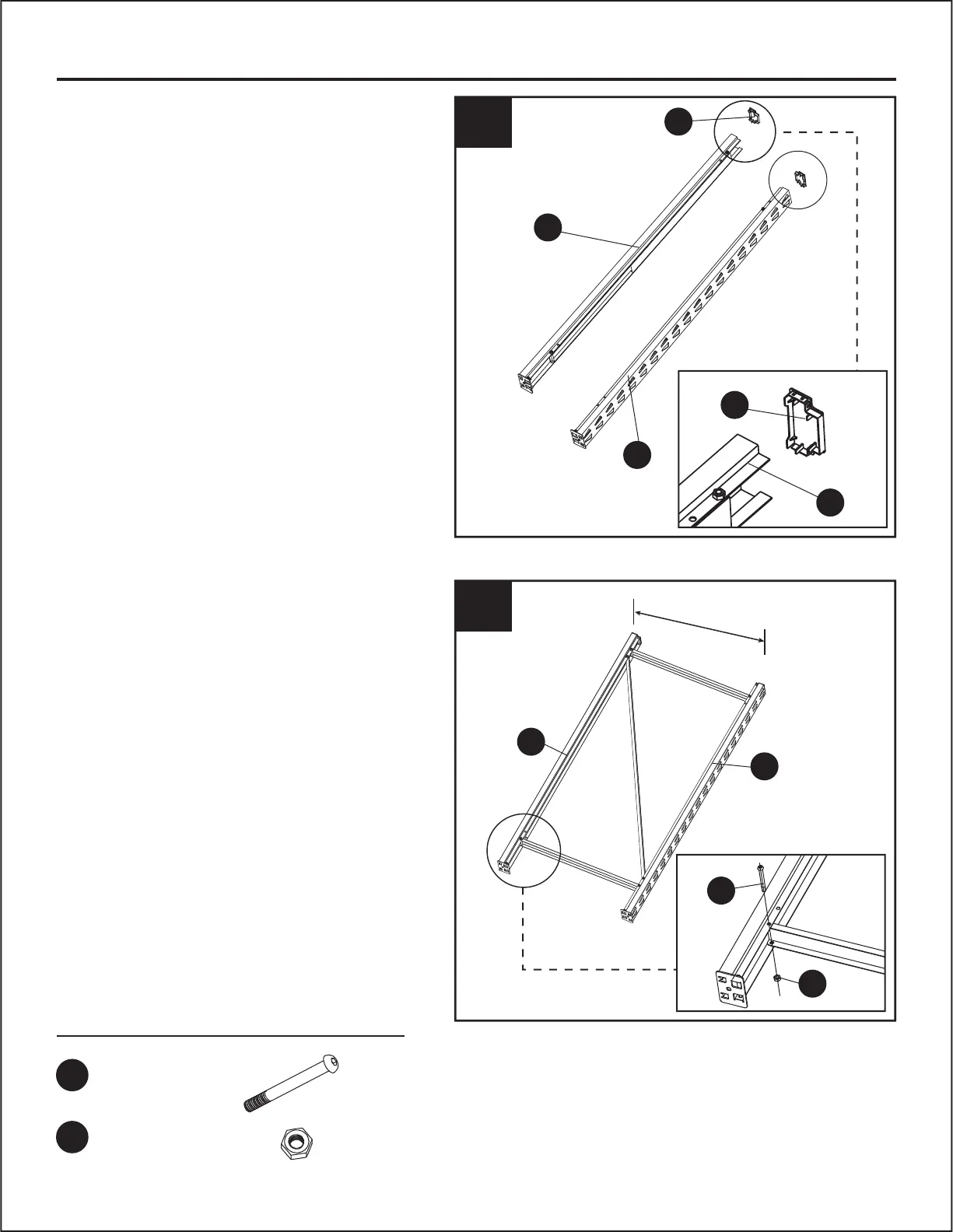

1. Inserte los topes de poste superiores (F)
en el extremo superior de los postes con
vigas diagonales (A) y los postes con
vigas horizontales (B).
2. Coloque un poste con vigas diagonales
(A) y un poste con vigas horizontales (B)
sobre un trozo de cartón, paralelos entre
sí a unas 60,96 cm de distancia. Inserte
el extremo libre de la viga diagonal del
poste con viga diagonal (A) en el poste
con vigas horizontales (B) en diagonal y
alinee los orificios. Inserte las 2 vigas en
el poste con vigas horizontales (B)
directamente en el poste con viga
diagonal (A) y alinee los orificios.
Asegure la unidad con un perno M6 x 55
mm (AA) y una contratuerca M6 (CC).
Repita para el otro juego de postes.
Nota: apriete todos los tornillos, incluidos los
preensamblados, pero no los apriete
demasiado o las piezas de acero se
deformarán. Estos también se aplican a los
siguientes pasos.
Aditamentos utilizados
AA
x 6
M6 x 55 mm
Perno
CC
x 6
M6
Contratuerca
1
F
B
A
B
F
2
AA
A
B
CC
24"
