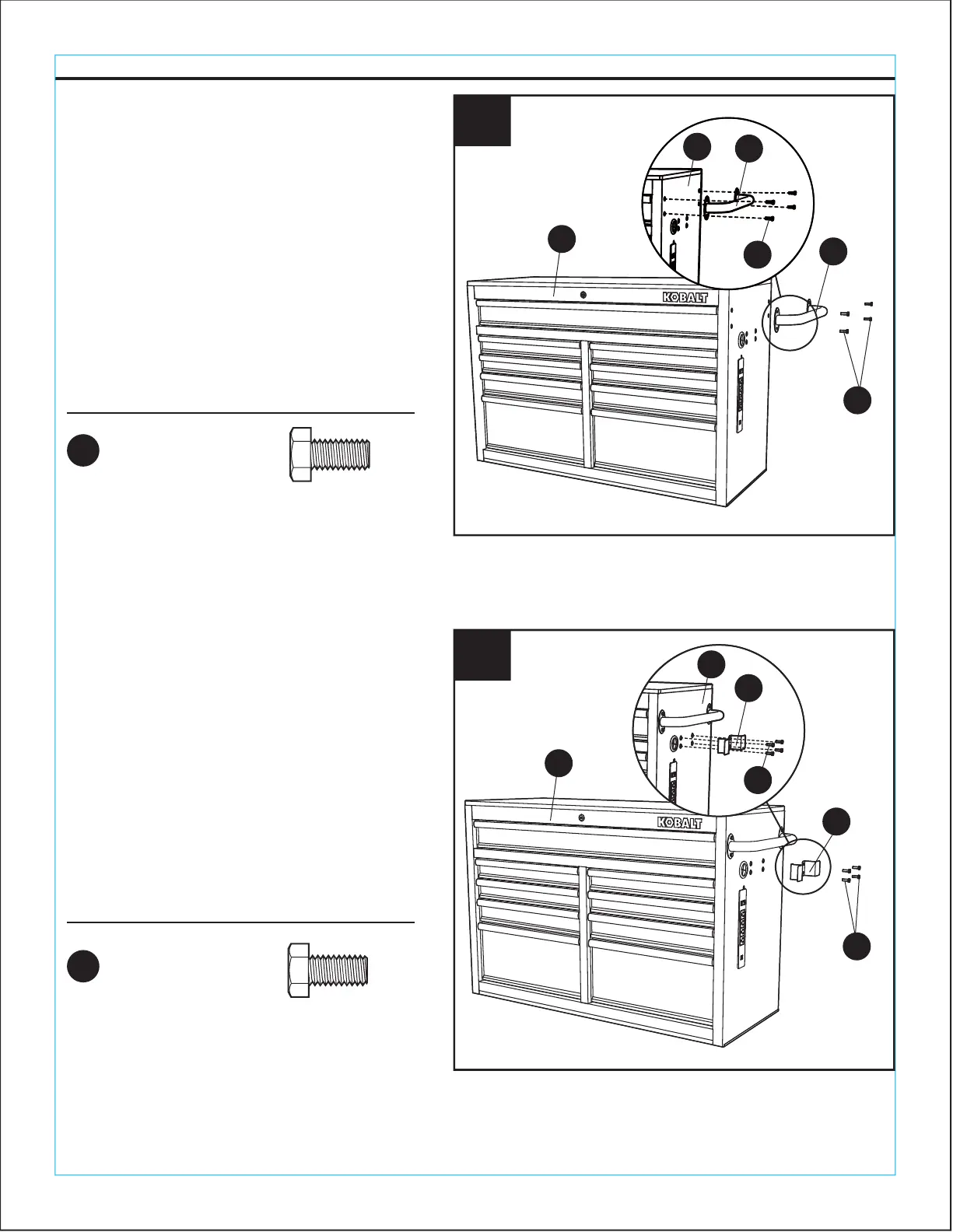

INSTRUCCIONES DE ENSAMBLAJE
18
Aditamentos utilizados
AA
x 4
Perno M6 x 20 mm
AA
x 4
Perno M6 x 20 mm
A
A
B
1. Fije la manija del gabinete (C) al baúl
para herramientas (A) con pernos
M6 x 20 mm (AA) y apriete con la llave
de 10 mm suministrada.
Nota: la manija del gabinete (C) se puede
unir a cada lado del baúl para herramientas
(A), pero debe coincidir con el extremo
donde se instalarán las ruedas giratorias
con freno (D). Los orificios en el baúl para
herramientas (A) están roscados y no
requieren tuercas.
Aditamentos utilizados
2. Fije los soportes de almacenamiento del
cable (B) a los orificios del baúl para
herramientas (A) con dos pernos M6 x
20 mm (AA) por soporte, y apriete con
la llave de 10 mm suministrada.
Nota: oriente los soportes con una punta
hacia la izquierda y la otra hacia la derecha
para que el cable de la toma de corriente
pueda enrollarse alrededor de los soportes
para su almacenamiento.
1
2
AA
AA
C
AA
A
C
AA
A
B
