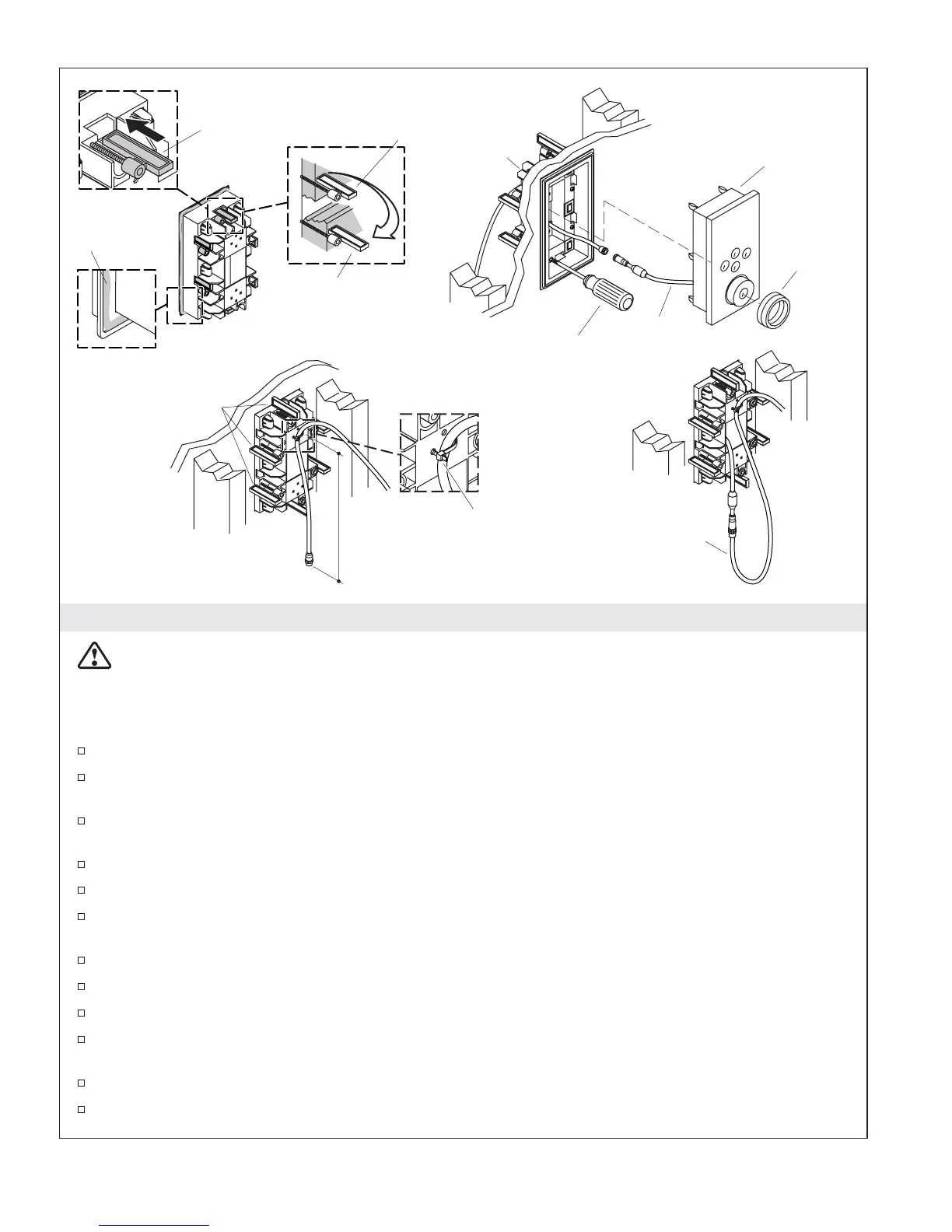

3. Installer l’interface
ATTENTION : Risque d’endommagement du produit. Ne pas utiliser de tournevis électriques pour
installer l’interface.
REMARQUE : Les bras de pince peuvent être retirés et retournés pour permettre l’installation sur des
murs plus épais.
Mesurer l’épaisseur du mur fini.
Si approprié, retourner les bras du clip pour accommoder les matériaux de mur plus épais. Se
référer à l’illustration ci-dessus.
Sécuriser le câble d’interface, à partir de la valve, avec un serre fils à l’arrière du manchon du mur
permettant approximativement à 18″ (45,7 cm) de câble de se suspendre librement.
Insérer l’extrémité libre du câble d’interface dans l’ouverture du manchon du mur.
Engager les bras de pince dans les rainures du manchon.
Appliquer un ruban de mastic à la silicone dans la rainure autour de l’arrière de la lèvre du
manchon.
Insérer le manchon dans la découpe.
Pivoter les bras de pince de manière à ce qu’ils soient perpendiculaires à l’ouverture.
Serrer les vis à la main. Ne pas trop serrer.
Nettoyer tout excès de mastic de l’avant du manchon. Faire attention de ne pas mettre de mastic sur
la surface extérieure du manchon.
Retirer le capuchon des câbles de l’interface.
Connecter l’interface au câble d’interface.
Pivoter les bras de la
pince pour un matériau
de mur plus épais, 1-1/4"
(3,2 cm) – 2" (5,1 cm).
Mur plus fin, 3/16" (5 mm) – 1-
1/4" (3,2 cm)
Appliquer du
mastic à la
silicone.
Engager les
bras de la pince
dans les
rainures.
Ne pas utiliser de
tournevis électrique.
Insérer le manchon
et déployer les bras
de la pince.
Manchon
Câble
Anneau
d'écoulement
Interface
Sécuriser
le câble.
18"
(45,7 cm)
Min
Bouton
de
contrôle
1043184-2-B Français-6 Kohler Co.
