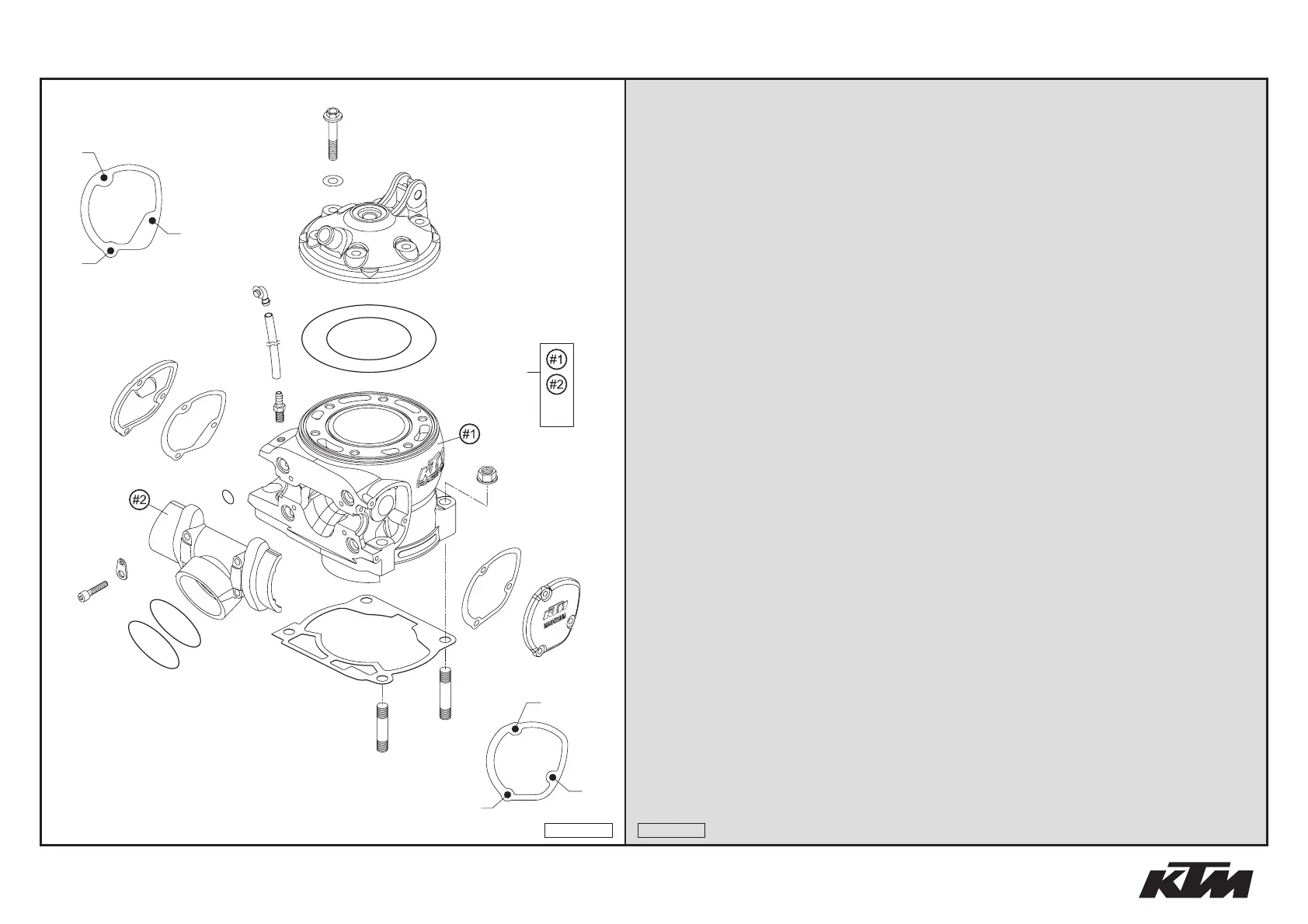

ZYLINDER · ZYLINDERKOPF » CYLINDER · CYLINDER HEAD

250-300 / 2005

* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

5 548.30.005.144 ZYLINDER KPL. M.FLANSCH 250 04 CYLINDER CPL. W. FLANGE 250 04 1

5 548.30.305.044 ZYLINDER KPL. M.FLANSCH 300 04 CYLINDER CPL. W. FLANGE 300 04 1

6* 548.30.006.200 ZYLINDERKOPF 250 SX "2509" 05 CYLINDER HEAD 250 SX "2509" 05 1

6 548.30.006.100 ZYLINDERKOPF 250 EXC "2508" 04 CYLINDER HEAD 250EXC "2508" 04 1

6 548.30.306.000 ZYLINDERKOPF 300 "3003" 04 CYLINDER HEAD 300 "3003" 04 1

7 547.37.007.000/98 STEUERUNGSDECKEL RECHTS 2001 CONTROL COVER R/S 2001 1

8 547.37.008.000 DICHTUNG FÜR STEUER.DECKEL RE. GASKET FOR CONTROL COVER R/S 1

15 547.37.005.000/98 STEUERUNGSDECKEL LINKS 2001 CONTROL COVER L/S 2001 1

16 547.37.006.000 DICHTUNG FÜR STEUER.DECKEL LI. GASKET FOR CONTROL COVER L/S 1

17 548.30.079.000 BUNDSCHRAUBE M 8X35 SW=13 COLLAR SCREW M 8X35 WS=13 6

18 565.30.080.000 CU-DICHTRING 8 X 16 X 1 CU-SEAL RING 8 X 16 X 1 6

20* 0770 760021 O-RING 76,00X2,00 VITON O-RING 76,00X2,00 VITON 1

250 250

20* 0770 800021 O-RING 80,00X2,00 VITON O-RING 80,00X2,00 VITON 1

300 300

21 0770 114020 O-RING 114,00X2,00 SILICON O-RING 114,00X2,00 SILICONE 1

22 583.36.020.090 UNTERDRUCKANSCHLUSS M 6X1 ALU VACUUM CONNECTION M 6X1 1

23 310.07.107.001 PVC-SCHLAUCH 6X9 MM PER METER PVC-HOSE 6X9 MM PER METRE 0,30

24 503.03.089.000 WINKELSTÜCK '97 ANGEL PIECE '97 1

25 0835 100351 STIFTSCHRAUBE DIN0835-M10X35 STUD DIN0835-M10X35 2

26 0835 100403 STIFTSCHRAUBE DIN0835-M10X40 STUD DIN0835-M10X40 2

27 546.30.044.000 BUNDMUTTER M10 SW=13 COLLAR NUT M10 WS=13 4

30 548.30.030.002 DICHTUNG ZYLINDERFUSS 0,2MM 03 GASKET CYLINDER BASE 0,2MM 03 X

30 548.30.030.004 DICHTUNG ZYLINDERFUSS 0,4MM 03 GASKET CYLINDER BASE 0,4MM 03 X

30 548.30.030.005 DICHTUNG ZYLINDERFUSS 0,5MM 03 GASKET CYLINDER BASE 0,5MM 03 X

30 548.30.030.075 DICHTUNG ZYLINDERFU. 0,75MM 03 GASKET CYLINDER BASE 0,75MM 03 X

36 0770 116241 O-RING 11,3 X2,4 SILICON O-RING 11,3 X2,4 SILICON 4

37 0770 440030 O-RING 44,00X3,00 VITON O-RING 44,00X3,00 VITON 2

38 510.05.074.000 FEDERLASCHE RETAINING PLATE 2

47 0912 060303 ISK.SCHRAUBE DIN 912 M6X30 AH SCREW DIN0912-M 6X30 4

50 0014 050123 SK.BUNDSCHRAUBE M 5X12 SW=6 HH COLLAR SCREW M 5X12 WS=6 6

05-548.30.3

7
