98-583.11.3

27

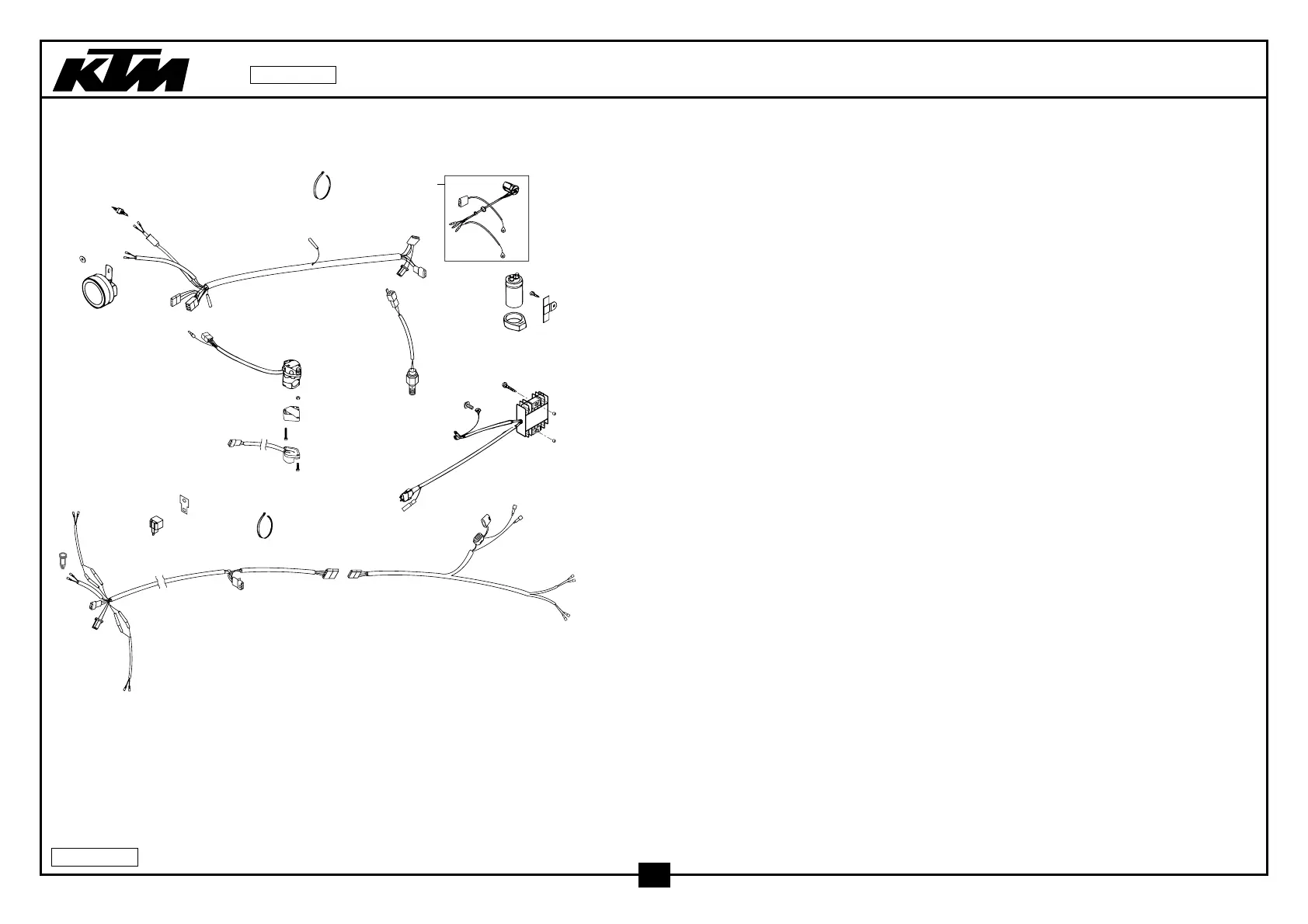

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

2 583.11.175.500 HAUPTKABELSTRANG VORNE SXC ‘98 MAIN WIRING HARNESS FRONT SXC 1

4 583.11.176.100 RÜCKLICHTKABELSTR. ACERBIS ‘95 TAIL LIGHT WIRING ACERBIS ‘95 1

5 440.11.076.100 KABELBAND 100MM CABLE TIE 100MM X

- 440.11.076.200 KABELBAND 200MM CABLE TIE 200MM X

- 440.11.076.305 KABELBAND 290MM CABLE TIE 290MM X

7 446.11.207.200 BLINKGEBER SUMITOMO ADV.’97 FLASHER UNIT SUMITOMO ADV.’97 1

8 582.11.031.100 HALTEBLECH F.BLINKERRELAIS ‘98 BRACKET FOR FLASHER RELAISE’98 1

10 503.11.070.000 LICHTSCHALTER CEV 2/4TAKT ‘98 H.LIGHT SWITCH CEV 2/4TAKT ‘98 1

SYMBOLE WEISS SYMBOLS WHITE

11 510.11.050.000 BREMSLICHTSCHALTER VORNE FRONT BRAKE LIGHT SWITCH 1

12 545.11.060.000 GLEICHSTROMHORN 12V TR9 DC HORN 12V TR9 1

13 565.35.035.000 BÜCHSE 6,5 X 12 X 9 BUSHING 6,5 X 12 X 9 2

17 491.11.435.100 KONDENSATOR 25VOLT, 10.000 MF CONDENSATOR 25V, 10.000 MF 1

18 545.11.048.000 KONDENSATORAUFNAHME CAPACITOR BRACKET 2

19 0021 040003 SCHEIBE DIN9021-A 4,3 WASHER DIN9021-A 4,3 2

20 546.11.448.000 HALTERUNG FÜR KONDENSATOR BRACKET FOR CAPACITOR 1

21 583.11.034.100 LADEREGLER SHINDENGEN DUKE’95 VOLTAGE REGULATOR SHINDENGEN 1

29 503.11.029.000 BLINKERSCHALTER CEV ‘98 FLASHER SWITCH CEV ‘98 1

30 130.11.070.060 ADAPTER FÜR BLINKERSCHALTER’98 ADAPTER FOR FLASHER SWITCH ‘98 1

31 0985 040163 LINSENSCHRAUBE DIN7985-M 4X16 FLAT HEAD SCREW DIN7985-M 4X16 2

32 0084 040223 ZYL.SCHRAUBE DIN0084-M 4X22 A CYL.HEAD SCREW DIN0084-M 4X22A 2

33 0934 040003 SK.MUTTER DIN0934-M 4 HEXAGON NUT DIN0934-M 4 2

35 0981 550193 LI.BLECHSCHR. DIN7981- 5,5X19 SHEET MET.SCR.DIN7981- 5,5X19 1

36 0981 550393 LI.BLECHSCHR. DIN7981- 5,5X39 SHEET MET.SCR.DIN7981- 5,5X39 2

37 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 1

51 503.11.051.100 BREMSLICHTSCHALTER HINTEN ‘98 BRAKE LIGHT SWITCH REAR ‘98 1

80 503.11.080.000 BLINKERKABELSTR.VO.125-380 ‘98 FLAS.WIRINGHARN. FRONT 125-380 1

81 503.11.081.000 BLINKERKABELSTR.HI.125-380 ‘98 FLAS.WIRINGHARN. REAR 125-380 1

* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED

98-583.11.3
