LEGRAND Wattstopper PW-311 User Manual

9

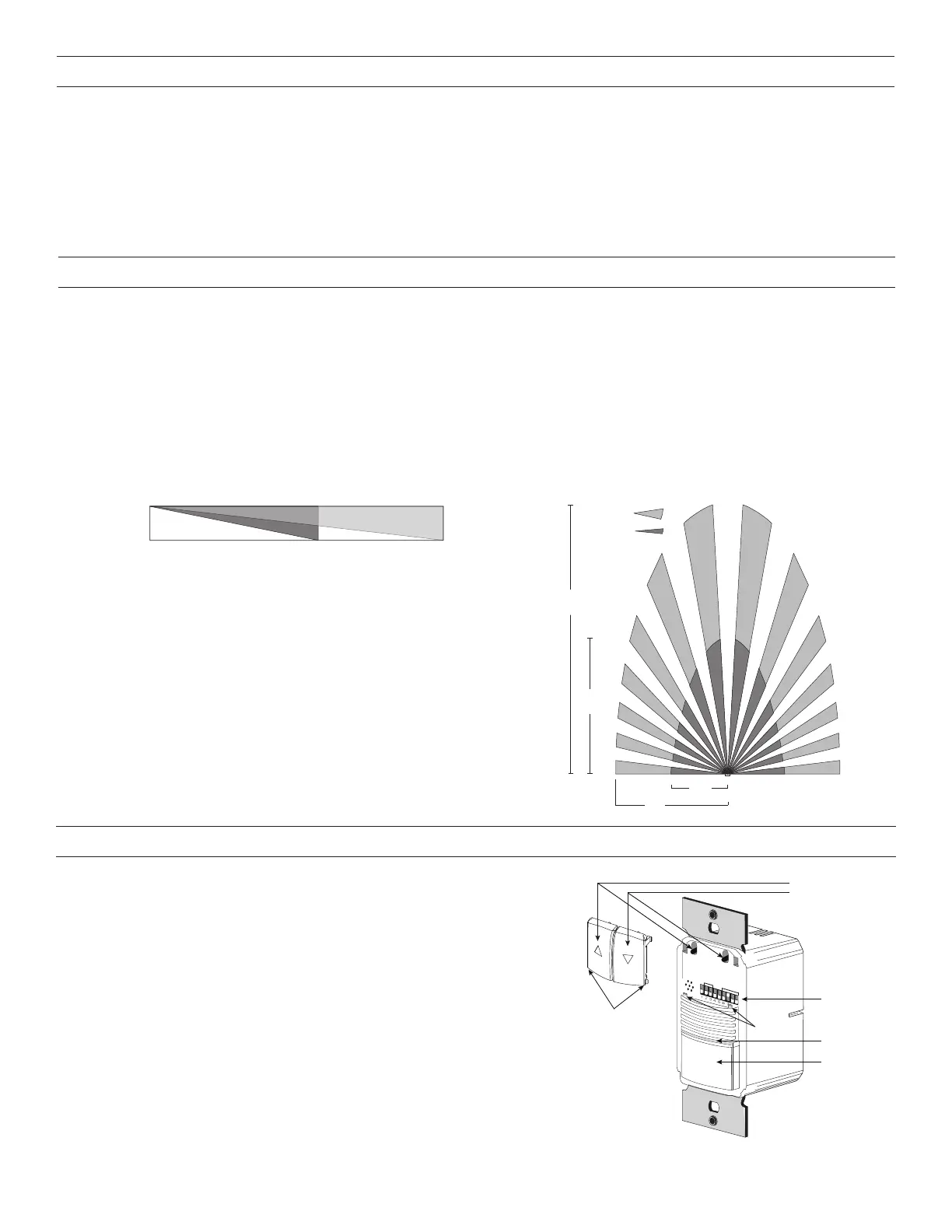

PORTÉE
Le test de portée a été réalisé conformément à la norme NEMA WD 7. Pour un fonctionnement optimal, n’utilisez pas le détecteur dans
des espaces dont la superficie est supérieure à 4,6 m x 3,6 m (15’ x 12’).
Détecteur IRP
Le détecteur dispose d’une lentille Fresnel de visualisation à multiples cellules et deux niveaux avec un champ de vision à 180 degrés.
La DEL rouge du détecteur clignote lorsque l’IRP détecte un mouvement.
Obstruction de la lentille
Un ruban adhésif opaque est fourni de manière à permettre l’obstruction de certaines zones du champ de vision du capteur IRP. Cette
opération vous permet d’éliminer la portée dans des zones non souhaitées. Étant donné que cette obstruction diminue la portée,
n’oubliez pas d’en tenir compte en cas de dépannage des problèmes de portée.
4’
(1.2m)
20’
(6.1m)
35’
(10.6m
)
0
IRP
Portée
7.5’
(2,2 m)
15’
(4,5 m)
20’
(6,1 m)
35’
(10,6 m)
Mouvement
important
Mouvement
faible
Vue latérale Vue du haut
FONCTIONS DES BOUTONS
Le fait de maintenir le bouton HAUT enfoncé permet d’augmenter la lumière jusqu’à la valeur maximale définie à l’aide du paramètre
Niveau maximum. Le fait de maintenir le bouton BAS enfoncé permet de réduire la lumière jusqu’à la valeur minimale définie à l’aide du
paramètre Niveau minimum. Consultez la section Fonctionnalités programmables supplémentaires pour plus d’informations sur le
paramétrage du niveau.
• Le fait d’appuyer sur le bouton HAUT lorsque la charge est COUPÉE règle la charge sur la dernière valeur différente de zéro.
• Le fait d’appuyer sur le bouton HAUT lorsque la charge est ACTIVÉE règle la charge sur la valeur maximale (niveau maximum).
• Le fait d’appuyer deux fois sur le bouton HAUT lorsque la charge est COUPÉE règle la charge sur la valeur maximale (niveau
maximum).
• Le fait d’appuyer sur le bouton BAS lorsque la charge est ACTIVÉE a pour effet de COUPER la charge.
RÉGLAGE DU DÉTECTEUR ET ACCÈS AUX FONCTIONNALITÉS SUPPLÉMENTAIRES
Retirez la plaque murale. Retirez le cache des boutons en serrant fermement et
simultanément les parties supérieures de l’assemblage des boutons. Retirez-le
doucement de l’appareil.
Une fois les réglages terminés, reposez le cache des boutons en insérant ses
charnières dans les ergots de l’unité principale, puis serrez les parties supérieures
des boutons tout en le poussant dans l’unité. Reposez la plaque murale.
ACTIVATION de la charge (mode MARCHE)
Le relais peut être programmé sur MARCHE automatique ou MARCHE manuelle.
Dans chacun de ces modes, la charge peut être ACTIVÉE ou COUPÉE à l’aide des
boutons Haut et Bas.
MARCHE manuelle
Lorsque l’interrupteur DIP 1 est placé sur ON, la personne présente doit appuyer sur
le bouton Haut pour ACTIVER la charge. Le détecteur maintient la charge ACTIVE
jusqu’à ce que plus aucun mouvement ne soit détecté pendant la temporisation
sélectionnée. Il existe un délai de re-déclenchement de 30 secondes. Si une présence
est détectée pendant ce délai, le détecteur ACTIVE de nouveau la charge. À la fin du
délai de re-déclenchement, il est nécessaire d’appuyer sur le bouton Haut pour ACTIVER la charge.
DELAY
MODE
ADDITIONAL
FEATURES
Charnières
des boutons
Ergots
Interrupteurs Dip
DEL
de détection
Lentille IR
Bouton d'augmentation
lumineuse
Bouton de diminution
lumineuse
