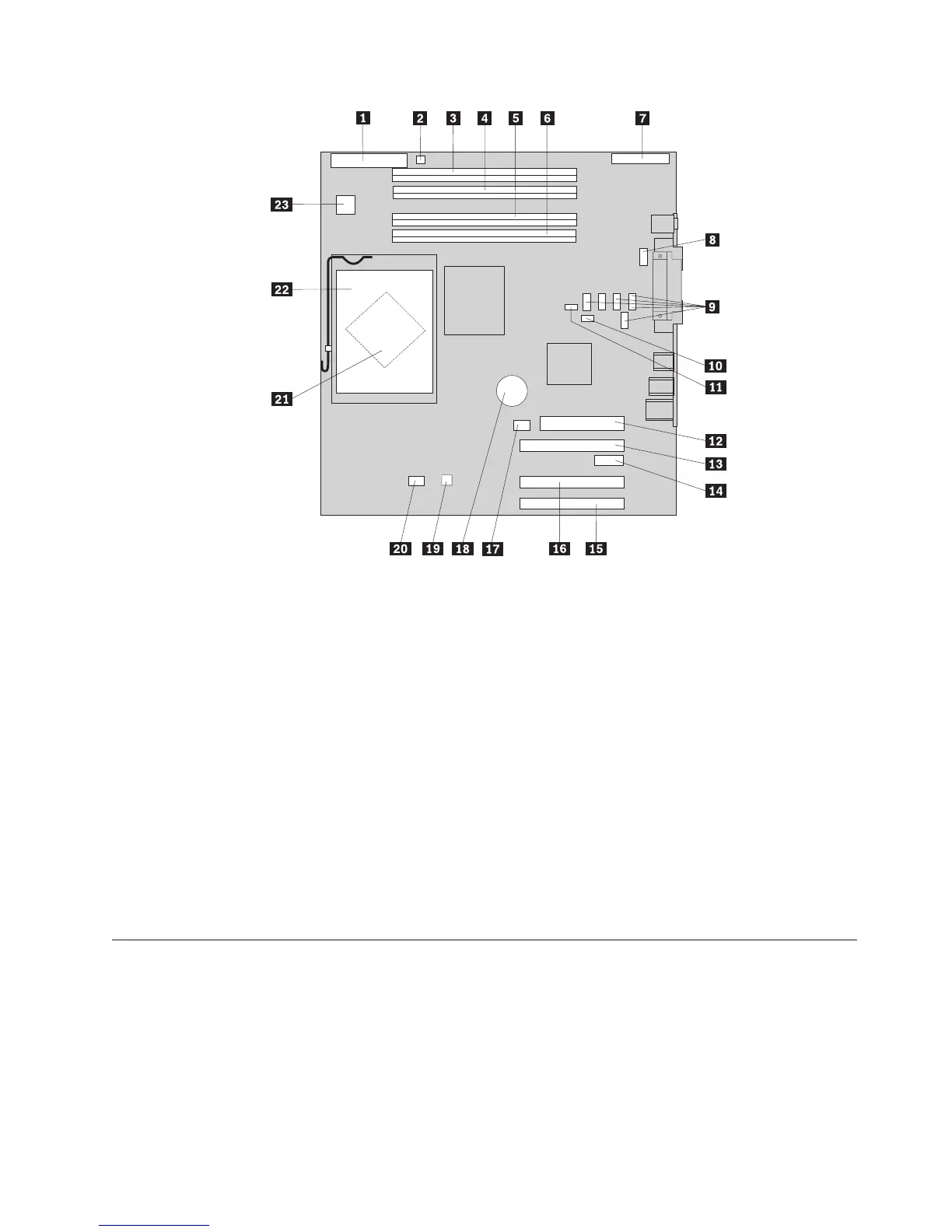

1 Connecteur de l’unité de disquette 13 Connecteur de carte graphique PCI
Express (x16)
(sur certains modèles)
2 Connecteur de haut-parleur 14 Connecteur de carte PCI Express (x1)
3 Connecteur de mémoire 4 15 Connecteur de carte PCI 1
4 Connecteur de mémoire 3 16 Connecteur de carte PCI 2
5 Connecteur de mémoire 2 17 Connecteur du ventilateur système
(non utilisé)
6 Connecteur de mémoire 1 18 Pile
7 Connecteur E-S du panneau frontal 19 Connecteur du capteur thermique
8 Port série (COM2) 20 Connecteur de ventilateur du
microprocesseur
9 Ports ATA IDE série (5) 21 Microprocesseur
10 Cavalier CMOS d’effacement/de
reprise
22 Dissipateur thermique du
microprocesseur
11 Connecteur du commutateur
d’intrusion dans le châssis
23 Connecteur d’alimentation 12v
12 Connecteur d’alimentation
Installation des modules de mémoire
Votre ordinateur est équipé de quatre connecteurs prévus pour l’installation de
barrettes DIMM.
Lorsque vous installez des barrettes de mémoire DDR2, respectez les règles
suivantes :
v Utilisez des modules SDRAM DDR2 1,8 V, 240 broches.
v Utilisez des barrettes de mémoire 256 Mo, 512 Mo, 1 Go ou 2 Go DIMM que
vous pourrez combiner à votre gré (jusqu’à 8 Go).
Chapitre 3. Installation d’options 23
