Bölüm 2. İsteğe bağlı aygıtların takılması
Önemli: İsteğe bağlı donanımı kurmadan önce, sunucunun doğru biçimde
çalıştığından emin olun. Sunucuyu başlatın ve varsa, işletim sisteminin başladığından
ya da bir işletim sisteminin bulunamadığını, ancak bunun dışında sunucunun doğru
biçimde çalıştığını belirten bir 19990305 hata kodunun görüntülendiğinden emin olun.
Sunucu düzgün bir şekilde çalışmıyorsa, tanılama bilgileri için bkz. Donanım Bakımı
Elkitabı.

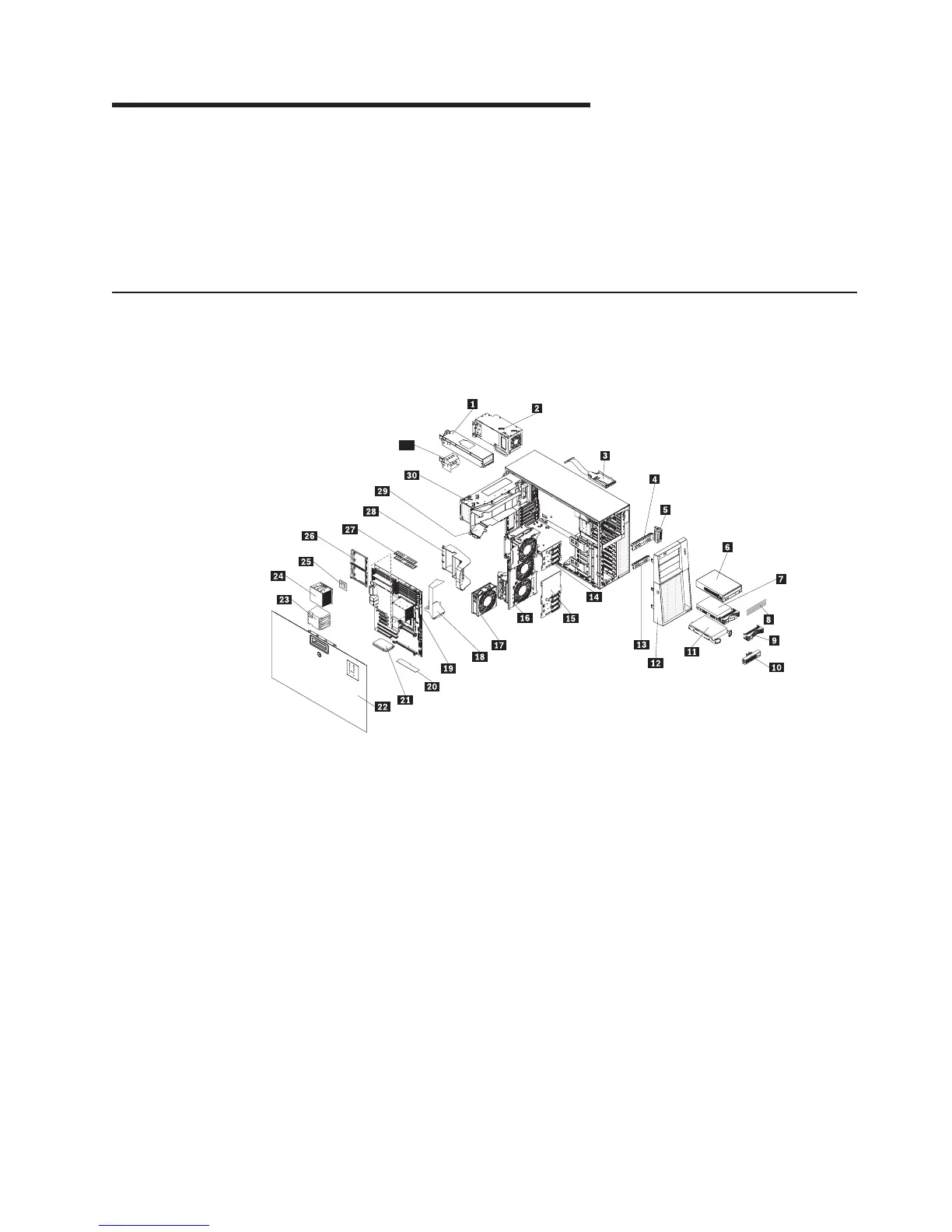

Sunucu bileşenleri
Aşağıdaki şekilde sunucudaki ana bileşenler gösterilmektedir:Bu belgedeki şekillerle
donanımınız arasında küçük farklılıklar olabilir.
31
1 Çalışırken değiştirilebilir güç kaynağı
(bazı modellerde)
17 Çalışırken değiştirilebilir fan
2 Sabit güç kaynağı (bazı modellerde) 18 İşlemci bölmesi
3 Denetim panosu düzeneği 19 Sistem kartı
4 Sürücü bölmesi EMC kalkanı 20 ServeRAID 8k-l (TD100) ya da
ServeRAID 8k (TD100x)
5 USB kablo düzeneği 21 Voltaj düzenleyici modülü (VRM)
6 CD/DVD sürücüsü 22 Kapak
7 Çalışırken değiştirilebilir sürücü 23 Isı alıcı dolgusu
8 CD/DVD sürücüsü kesme parçası 24 Isı alıcı
9 Çalışırken değiştirilebilir sürücü kesme
parçası
25 Mikroişlemci
10 Kolay değiştirilebilir sürücü kesme
parçası
26 Isı alıcı tutma plakası
11 Kolay değiştirilebilir sürücü 27 DIMM
12 Ön çerçeve 28 Arka bağdaştırıcı tutma plakası
13 Sabit disk sürücüsü EMC kalkanı 29 DIMM havalandırma borusu
14 SAS/SATA arka yüzü 30 Güç kaynağı kafesi
15 SATA arka yüzü 31 Çalışırken değiştirilebilir güç kaynağı
dolgusu
16 Fan düzeneği
© Lenovo 2008, 2009. Portions © IBM Corp. 2007. 17
