4 Installazione elettrica
Dati di collegamento
EDK94AZHN26 DE/EN/FR/ES/IT 1.0
100

H1_E_INST−−−−(DUMMYSEITEVOR)−−−
Dati di collegamento
Collegamento del freno di stazionamento motore

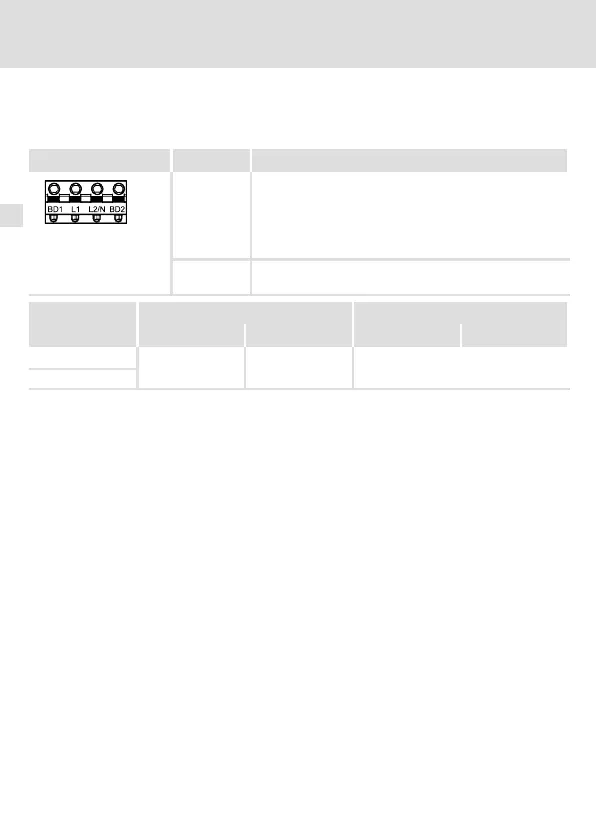

Morsettiera X107 Siglatura Descrizione
Collegamento del freno di stazionamento motore:
BD1
BD2
+ (Lenze: WH)
− (Lenze: BN)
E94AZHN0026: 180 V DC, max. 0,75 A
Fare attenzione alla polarità!
L1
L2/N
Tensione di alimentazione del freno di stazionamento
motore
SSP94A6107
Dati morsetti
Sezione cavo Coppia di serraggio
[mm
2
] [AWG] [Nm] [lb−in]
flessibile
0,5 ... 2,5
20 ... 12 Morsetto a molla
con capocorda
Lunghezza di spelatura o lunghezza di contatto: 8 mm
