Elektrische Installation
Anschlussdaten
4
EDK94AZHN26 DE/EN/FR/ES/IT 1.0
21
H1_E_INST−−−−(DUMMYSEITEVOR)−−−

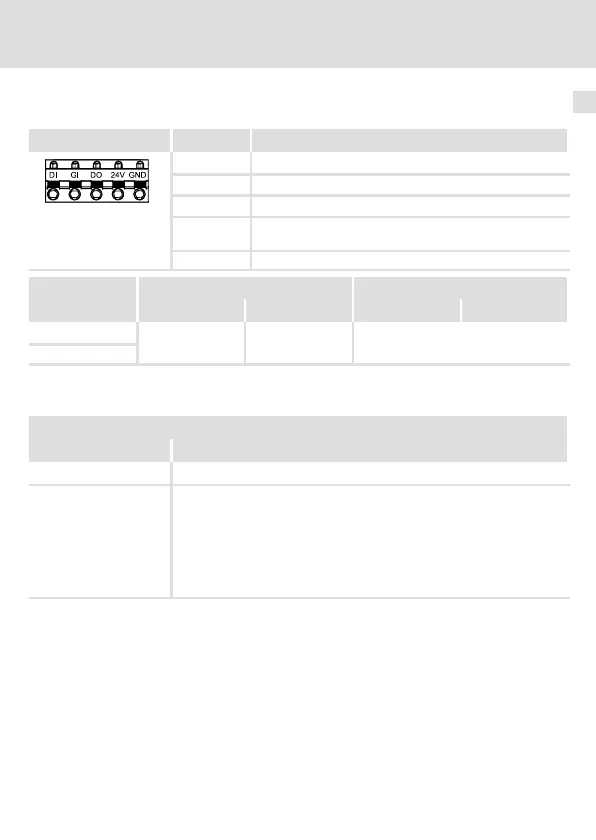

Steueranschluss
Klemme X117 Beschriftung Beschreibung
DI Digitaleingang
GI GND Digital In
DO Meldeausgang
24V 24−V−Versorgung durch ein sicher getrenntes Netzteil
(SELV/PELV)
SSP94A6117
GND GND Digital out
Klemmendaten
Leiterquerschnitt Anzugsmoment
[mm
2
] [AWG] [Nm] [lb−in]
flexibel
0.5 ... 2.5
20 ... 12 Federkraftklemme
mit Aderendhülse
Abisolierlänge bzw. Kontaktlänge: 8 mm
Digitalausgang DO
Zustand Beschreibung
HIGH keine Fehler
LOW Fehler
l Versorgungsspannung Motorhaltebremse fehlt
l Motorhaltebremse nicht angeschlossen
l Bremsenleitung defekt
– Drahtbruch
– Kurzschluss
l Versorgungsspannung Motorbremsen−Ansteuerung fehlt
