Instalación eléctrica
Datos de conexión
4
EDK94AZHN26 DE/EN/FR/ES/IT 1.0
81
H1_E_INST−−−−(DUMMYSEITEVOR)−−−

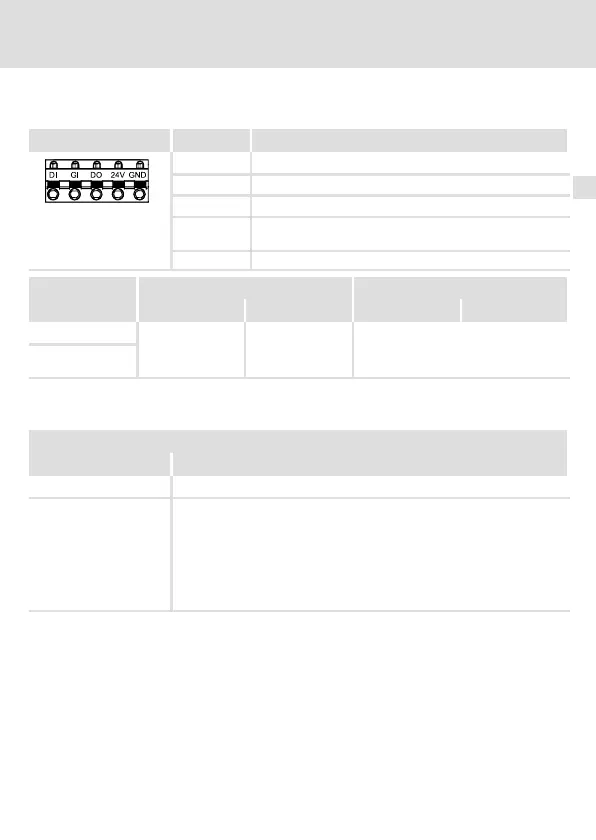

Conexión de control
Borne X117 Marcación Descripción
DI Entrada digital
GI GND Digital In
DO Salida de aviso
24 V Alimentación de 24−V a través de una fuente de red
separada de forma segura (SELV/PELV)
SSP94A6117
GND GND Digital out
Datos de los
bornes
Sección de cable Par de apriete
[mm
2
] [AWG] [Nm] [lb−in]
flexible
0.5 ... 2.5 20 ... 12 Borne de fuerza elástica
con terminal
grimpado
Longitud de aislamiento o longitud de contacto: 8 mm
Salida digital DO
Estado Descripción
HIGH Sin errores
LOW Errores
l Falta voltaje de alimentación del freno de motor
l Freno de motor no conectado
l Cable de freno defectuoso
– Rotura de cable
– Cortocircuito
l Falta voltaje de alimentación del control del freno de motor
