Elektrische Installation
Spannungsversorgung
6
EDK82ZAFPC−001 DE/EN/FR 7.0
23
H2_SpgVersorgg−Leg_Mindestverdraht
Externe Spannungsversorgung
Hinweis!
Verwenden Sie bei externer Spannungsversorgung und bei größeren
Entfernungen zwischen den Schaltschränken in jedem Schaltschrank immer
ein separates und nach EN 61800−5−1 sicher getrenntes Netzteil (SELV/PELV).
Die externe Spannungversorgung der Kommunikationsbaugruppe ist dann notwendig,
wenn beim Ausfall der Versorgung des Grundgerätes die Kommunikation über den Feldbus
bestehen bleiben soll.
Hinweis!
Bei externer Spannungsversorgung des Funktionsmoduls wird der aktive
Busabschluss−Widerstand unabhängig vom Betrieb des Grundgerätes gespeist.
Das Bussystem bleibt dadurch auch dann weiter aktiv, wenn das Grundgerät
abgeschaltet wird oder ausfallen sollte.

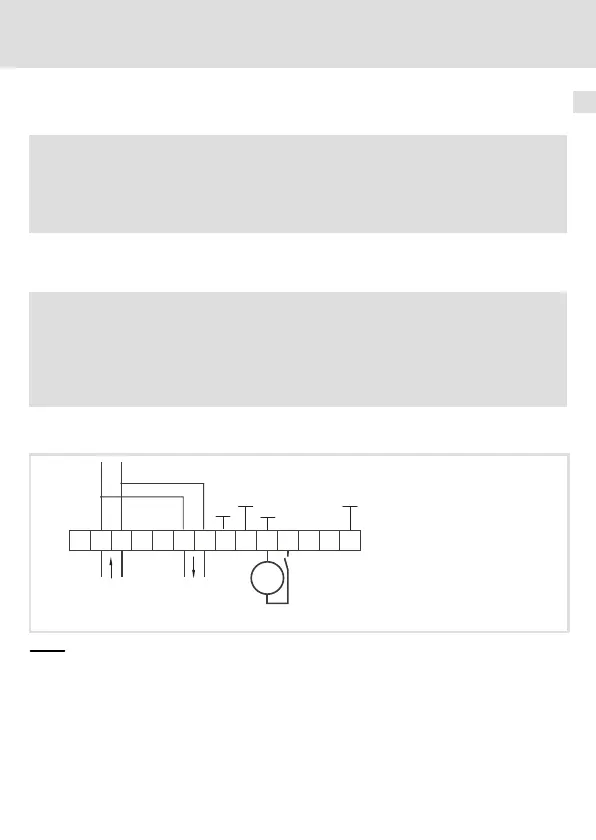

Externe Spannungsversorgung mit einer Spannungsquelle von
ƒ X3/28 (Reglersperre (CINH))
GND1
GND1
B
CN
7
20 59
X3
+5V
+20V
AVP
2839
7
BA
T/R(A) T/R(B) T/R(A) T/R(B)
GND2
_
+
40
GND3
+
E82ZAFP002
Für den Betrieb notwendige Mindestverdrahtung
