Lenze PROFIBUS E82ZAFPC001 - Page 83

Installation électrique
Raccordement à un maître
6
EDK82ZAFPC−001 DE/EN/FR 7.0
83

H2 VerdrahtLeitrechner−PBS_leitungsspezifikation

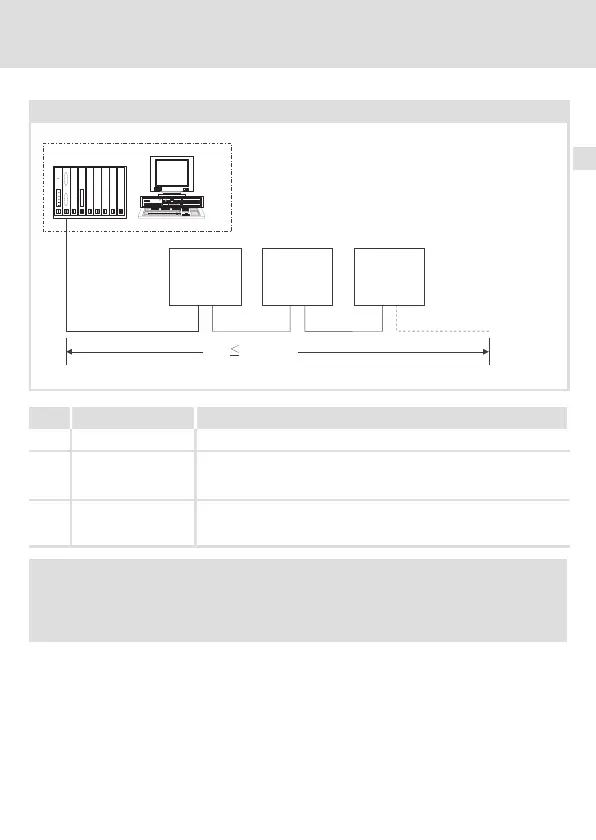

Structure d’un réseau PROFIBUS avec câblage RS485 sans répétiteur
starttec
8200 vector
8200 motec
+
E82ZAFPC0xx
starttec
8200 vector
8200 motec
+
E82ZAFPC0xx
starttec
8200 vector
8200 motec
+
E82ZAFPC0xx
333
1
222
0m
1200 m
E82ZAFP005
N° Composant Remarque
1 Maître Exemple : PC ou API avec interface maître PROFIBUS
2 Câble bus Relie l’interface maître PROFIBUS aux modules de fonction.
l La vitesse de transmission dépend de la longueur du câble bus
(85).
3 Esclave PROFIBUS Appareil de base (74) utilisable avec le module de fonction
l Activer les résistances d’extrémité de bus au niveau du premier et
du dernier participant au bus (96).
 Remarque importante !
En cas d’utilisation d’un répétiteur, le nombre de participants pouvant
communiquer via PROFIBUS est limité à 125.
