9
ufstellanweisung
A
1. Lösen Sie den Feststellring und die vier
Halteschrauben des Adapters.
2. Drücken Sie den Adapter in das Ende des
Wasseranschlusses, so dass die
Gummidichtung den Anschluss fest versiegelt.
Befestigen Sie den Feststellring und die vier
Schrauben.
3. Drücken Sie den Schlauch vertikal gegen
Wasseranschluss, bis die Gummidichtung
schliesst. Dann schrauben Sie den Schlauch
rechtsherum fest.
• Diese Maschine ist auf einen Wasserdruck von 100 bis 1000 kPa (1,0 - 10,0 kgf / cm
2
) ausgelegt.
• Beim Anschluss des Zulaufschlauchs am Ventil aufpassen, dass die Überwurfmutter korrekt auf
das Gewinde des Ventils aufgeschraubt wird.
• Bei einem Wasserdruck von mehr als 1000 kPa muss ein Druckminderer vor dem Einlass
angeordnet werden.
• Den Schlauch regelmäßig kontrollieren und ersetzen, falls notwendig.

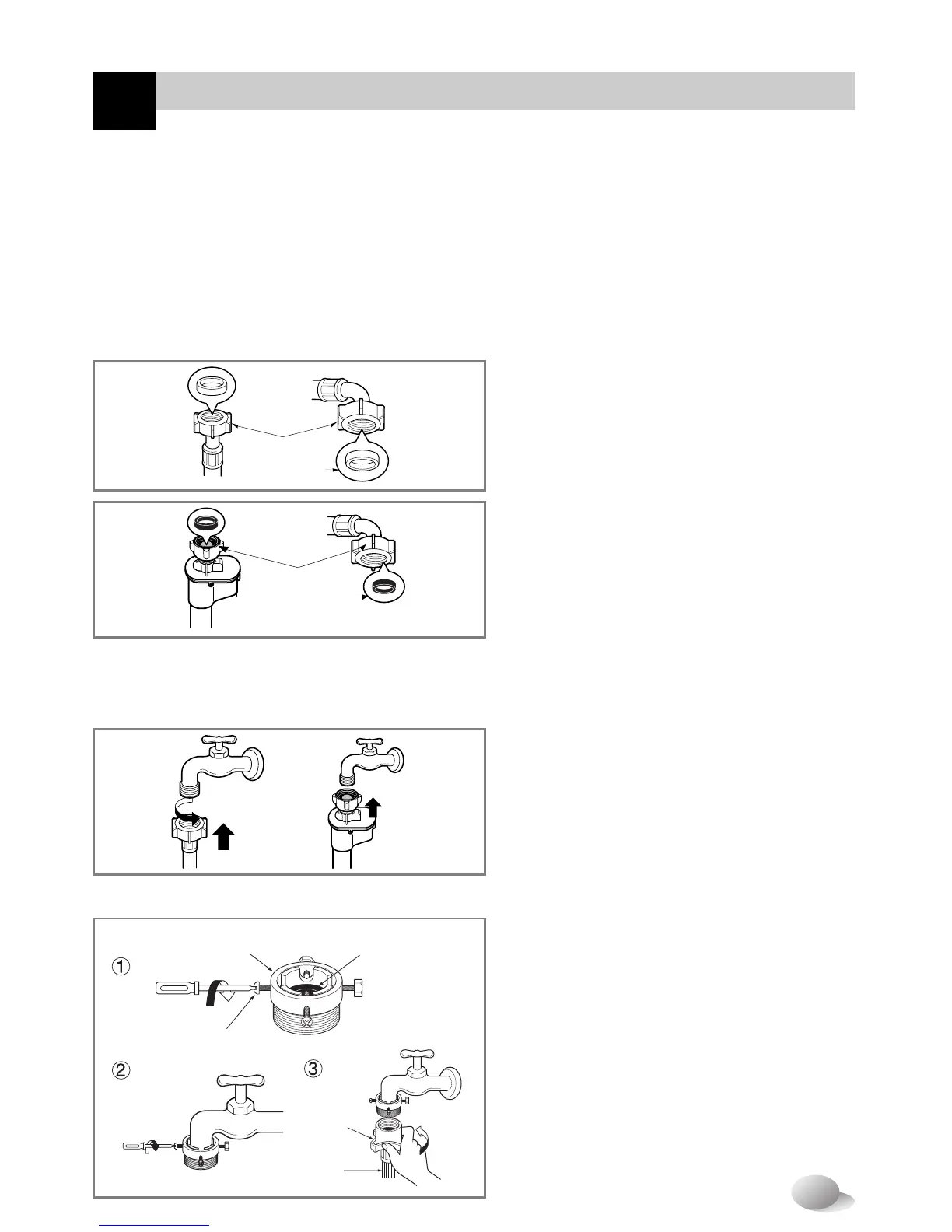

Typ A: Installation des Wasseranschluss-Schlauches ohne Gewinde
• Schrauben Sie das Gewinde des
Schlauches gleichmässig und fest an den
Wasseranschluss
■
Anschluss des Wasserzulaufschlauchs
▶▶
1. Schritt : Überprüfe Dichtung am Zulaufschlauch
▶▶
2. Schritt : Schließen Sie den Schlauch am Wasseranschluß an
•
Der Überwurfmutter des
Wasserzulaufschlauchs sind zwei
Dichtringe beigelegt, um Wasseraustritt
zu verhindern. Zum Prüfen der
Anschlüsse auf Dichtigkeit den
Wasserhahn vollständig aufdrehen.
Typ B: Installation des Wasseranschluss-Schlauches ohne Gewinde
oberer
Verbindungsring
Gummidichtungsring
Platte
Waserzulauf-
schlauch
Feststellschraube
Überwurtmutter
Überwurtmutter
Gummidichtung
Gummidichtung
