12 INSTALLATION
Aperçu de lʼinstallation
Préparer lʼouverture de lʼarmoire
Préparer le câblage électrique
Préparer le raccord dʼalimentation en eau
Préparer le lave-vaisselle
Retirer la paroi inférieure
Glisser le lave-vaisselle dans lʼarmoire
Mise à niveau du lave-vaisselle
Fixer le lave-vaisselle au comptoir
Raccordement du tuyau de vidange
Raccordement de lʼalimentation en eau
Raccordement de lʼalimentation électrique
Dernière vérification

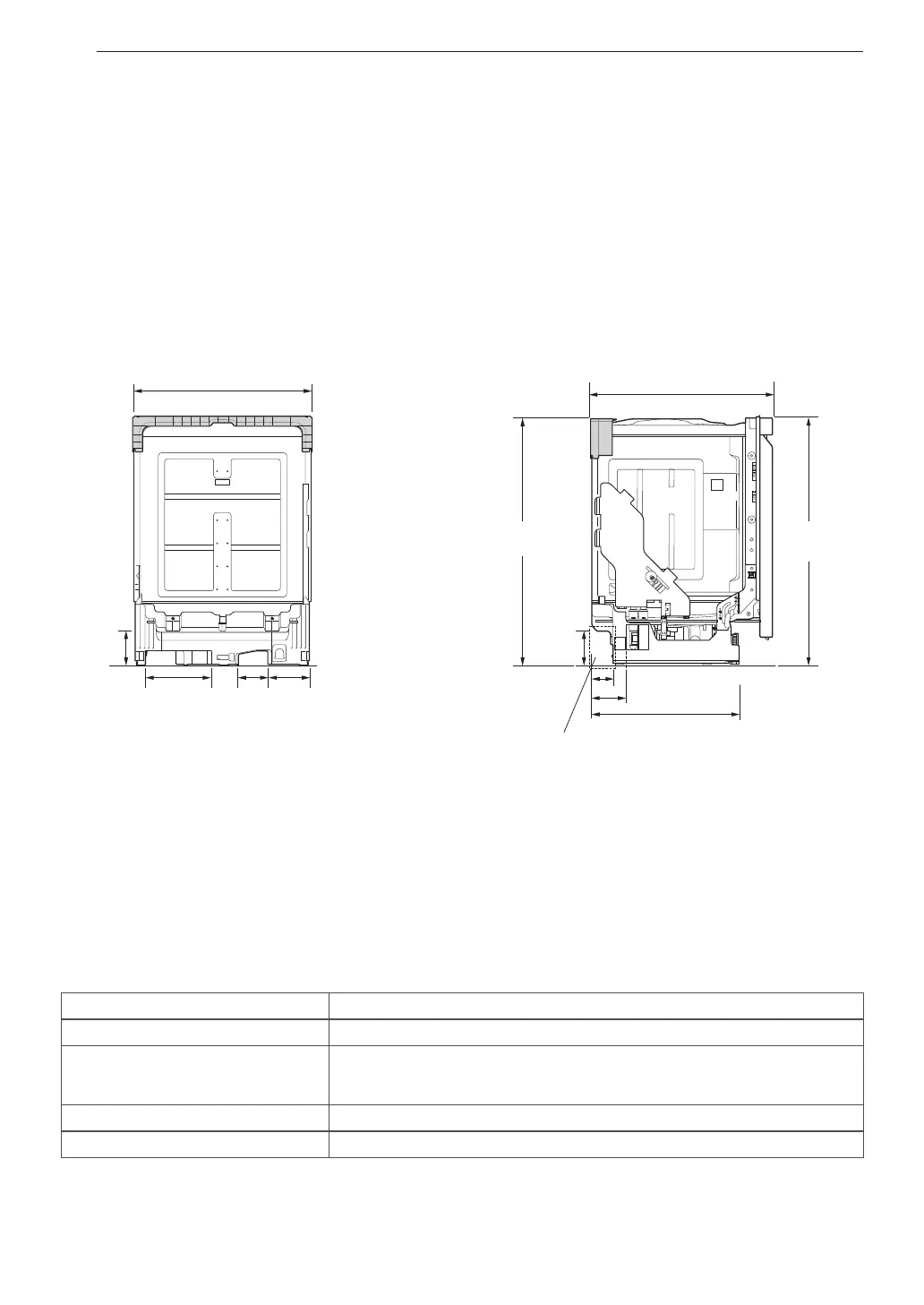

Dimensions du produit
Vue arrière Vue latérale
33 /16"
(846 mm)
5
23 /4" (603 mm)
3
4 /2"
(115 mm)
1
33 /8"
(854 mm)
5
2 /16" (75 mm)
15
20 /16" (512 mm)
3
24 /8" (625 mm)
5
4 /4" (120 mm)
3
9 /8"
(238 mm)
3
4 /16"
(119 mm)
5
/4"
(134 mm)
11
1
4 /2"
(115 mm)
1
Le tuyau dʼalimentation en eau, le tuyau de vidange et le câble électrique
doivent être passés dans cet emplacement.
REMARQUE
• Pour faciliter lʼinstallation, tenez compte des zones de dégagement indiquées ci-dessus dans la base du lave-vaisselle
pour les conduites dʼeau et dʼélectricité.
Caractéristiques du produit
Lʼaspect et les caractéristiques énumérés dans le présent manuel peuvent varier en raison des constantes améliorations
apportées au produit.
Alimentation électrique 120 V CA, 60 Hz uniquement, disjoncteur 15 A minimum
Pression dʼeau 20 à 80 psi (140 à 550 kPa)
Dimensions
23
3
/4 po (largeur) x 24
5
/8 po (profondeur) x 33
5
/8 po (hauteur)
603 mm (largeur) x 625 mm (profondeur) x 854 mm (hauteur)
Température de lʼarrivée dʼeau 120 °F (49 °C) minimum, 149 °F (65 °C) maximum
Poids net 75 à 89 lb (34 à 40 kg)
