13INSTALLATION
FRANÇAIS
vidange et le câble électrique doivent être passés
dans cet emplacement.
Préparer lʼouverture de
lʼarmoire
Ce lave-vaisselle est conçu pour sʼadapter à une
ouverture pour lave-vaisselle standard. Une
ouverture peut être nécessaire sur les deux côtés
pour installer la tuyauterie et les raccords
électriques.
• Pour assurer une vidange efficace, le lave-
vaisselle ne doit pas être installé à plus de
12 pieds (3,65 m) de lʼévier.
• L’espace doit être suffisant pour que la porte du
lave-vaisselle s’ouvre facilement, et il doit y avoir
au moins 0,1 po (2 mm) entre le lave-vaisselle et
les parois de l’armoire.
• Si le lave-vaisselle doit être installé dans un coin,
il est nécessaire de prévoir au moins 2 po (50
mm) entre le lave-vaisselle et le mur contigu.
• Le mur contigu doit être libre de toute
obstruction.
• Pour les installations encastrées uniquement,
vous pouvez retirer lʼentretoise
a à lʼintérieur de
lʼarmoire.
Choix de l’emplacement adéquat
1 Choisissez lʼemplacement le plus près
possible de lʼévier pour faciliter les
raccordements aux conduites dʼalimentation
en eau et de vidange ainsi qu’à la prise
électrique.
2 Afin de laisser un jeu suffisant pour la
tuyauterie et les conduites électriques, utilisez
le gabarit fourni dans les documents pour
déterminer lʼespace nécessaire sur le côté où
lʼarmoire forme un angle avec le mur arrière.
À lʼaide dʼune scie-cloche de 2 1/2 po de
diamètre, percez un trou dans la zone cible
comme indiqué dans le gabarit.
• Les dommages occasionnés pendant
l’installation ne sont pas couverts par la garantie,
et les fuites résultant d’une installation
inadéquate peuvent entraîner des dommages
matériels.
•Nʼutilisez pas les orifices existants à moins quʼils
se trouvent dans la zone cible.

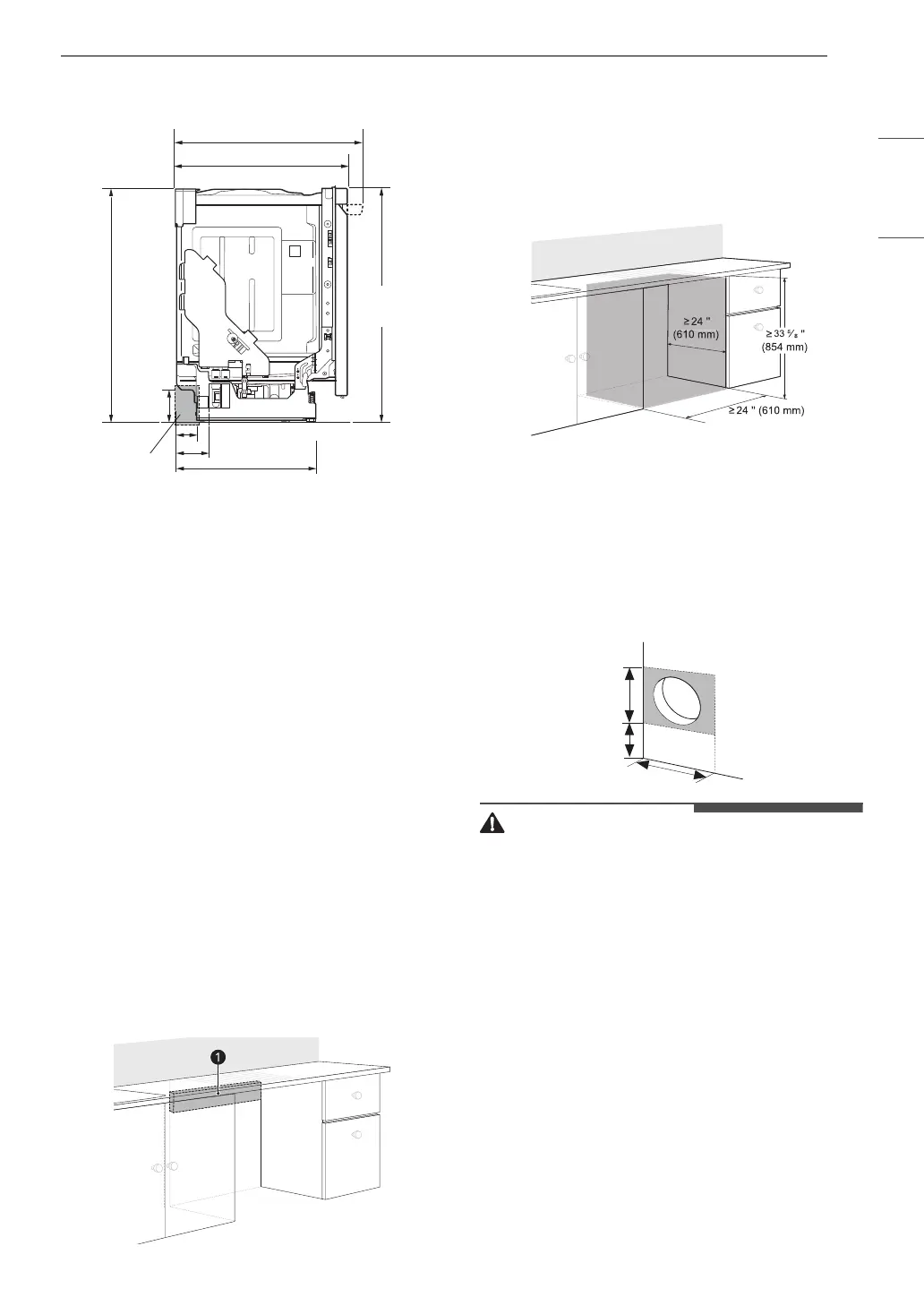

33 /16"
(846 mm)
5
4 /2"
(115 mm)
1
33 /8"
(854 mm)
5
2 /16" (75 mm)
15
20 /16" (512 mm)
3
24 /8" (625 mm)
5
4 /4" (120 mm)
3
26 /8 - 26 /16" (676 - 681 mm)
