A-24
MAKING CONNECTIONS
Component Connection
VIDEO
AUDIO
LR
IN
COMPONENT
YP
B
AUDIO
AV2
P
R
VIDEO
AV2
DVD / Blu-Ray
/ HD Cable Box
GREEN
GREEN
GREEN
BLUE BLUE
BLUE
RED RED
RED
RED RED
RED
WHITE WHITE
WHITE
YELLOW
(Use the composite
gender cable provided.)
(*Not Provided)
GREEN
YELLOW
(Use the component
gender cable provided.)
English

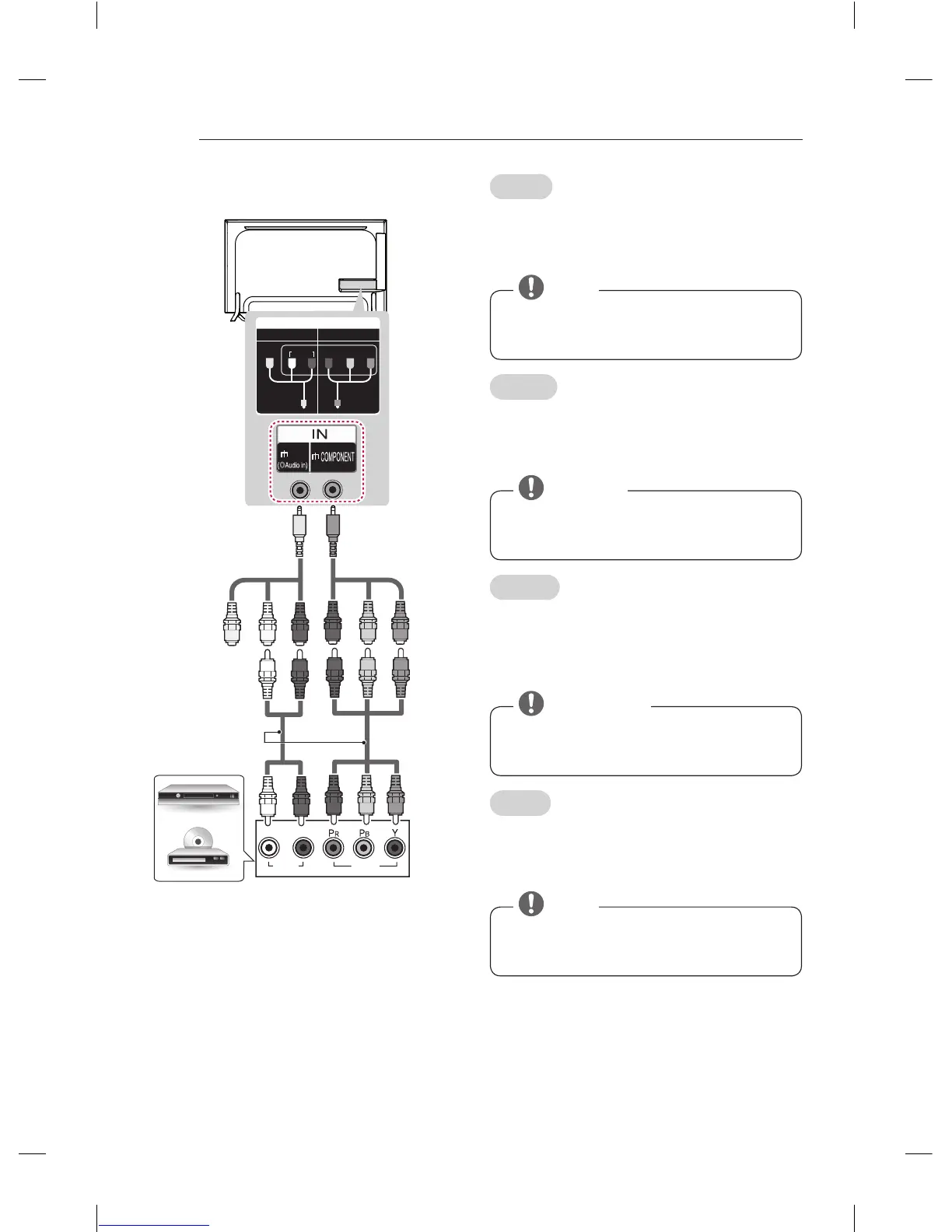

Transmits analogue video and audio signals from an
external device to the TV. Connect the external device
and the TV with a component cable(or component
gender cable) as shown.
y
If cables are not installed correctly, it could cause
this image to display in black and white or with
distorted colours.
NOTE
Deutsch
Überträgt analoge Video- und Audiosignale von einem
externen Gerät an das TV-Gerät. Verbinden Sie das
externe Gerät wie in der Abbildung gezeigt über ein
Komponentenkabel mit dem TV-Gerät.
y
Wenn Kabel falsch angeschlossen werden, kann
dies dazu führen, dass ein Bild in Schwarz-Weiß
oder in verzerrten Farben erscheint.
HINWEIS
Français
Permet de transmettre les signaux audio et vidéo
analogiques d’un périphérique externe vers la TV.
Connectez le périphérique externe et le téléviseur avec
un câble composant (ou un câble mâle composant)
comme indiqué.
y
Si les câbles sont mal installés, l’image peut
s’afficher en noir et blanc ou avec des couleurs
de mauvaise qualité.
REMARQUE
Italiano
Il segnale audio e video analogico viene trasmesso da
un dispositivo esterno al televisore. Collegare il disposi-
tivo esterno e il TV con un cavo Component (o un cavo
generico Component) come mostrato.
y
L’errato collegamento dei cavi può far sì che le
immagini vengano visualizzate in bianco e nero o
con colori distorti.
NOTA
