Makita BBX7600 User Manual

INSTRUCTIONS DE MONTAGE

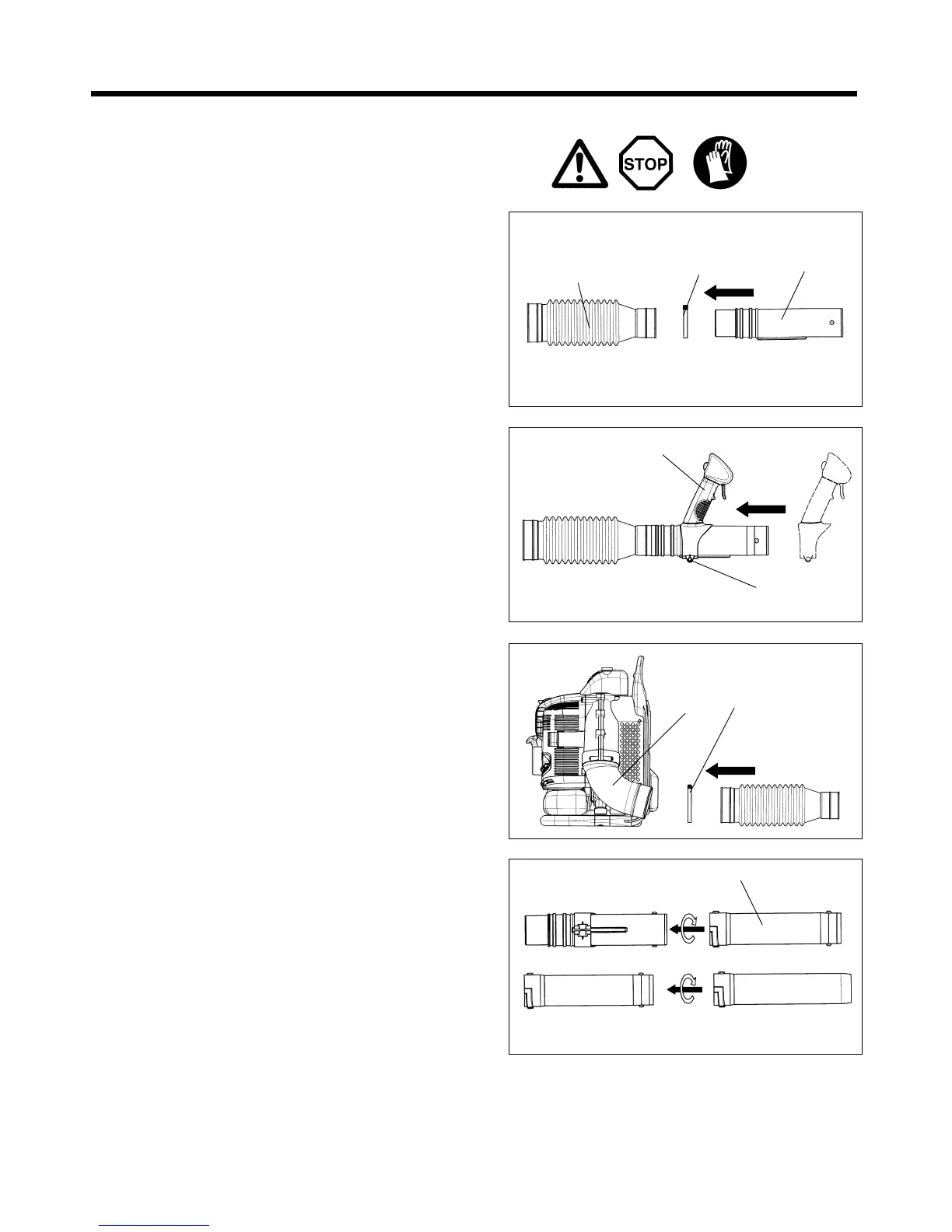

Montage du tube de soufflante
ATTENTION : Avant toute opération sur le souffleur, coupez toujours le
moteur et débrancher les connecteurs de bougie.
Portez toujours des gants de protection!
ATTENTION: Ne mettre le souffleur en marche que lorsqu’il est
complètement monté.
1. Assembler le tuyau droit pour le raccorder avec la cheville au flexible et
serrer le tuyau de soufflerie diamètre φ76 (2).
2. Installer la poignée de contrôle (4) sur le tuyau droit avec la cheville et
serrer la vis de raccord (5).
3. Assembler le tuyau flexible au coude (6) sur le souffleur et serrer le tuyau
de soufflerie diameter φ100 (7).
4. Assembler le tuyau droit (8) au tuyau droit avec la cheville en le faisant
tourner dans le sens des aiguilles d’une montre afin qu’il soit bien en
place.
5. Bien s’assurer que toutes les chevilles sont bien serrées.
(6)
(7)
(5)
(4)
(1)
(2)
(3)
(8)
34

Makita BBX7600 Specifications

General

Motor power	- W
Airflow	- m³/min
Product color	Black, Blue

Weight and Dimensions

Depth	430 mm
Width	350 mm
Height	495 mm
Weight	10200 g
