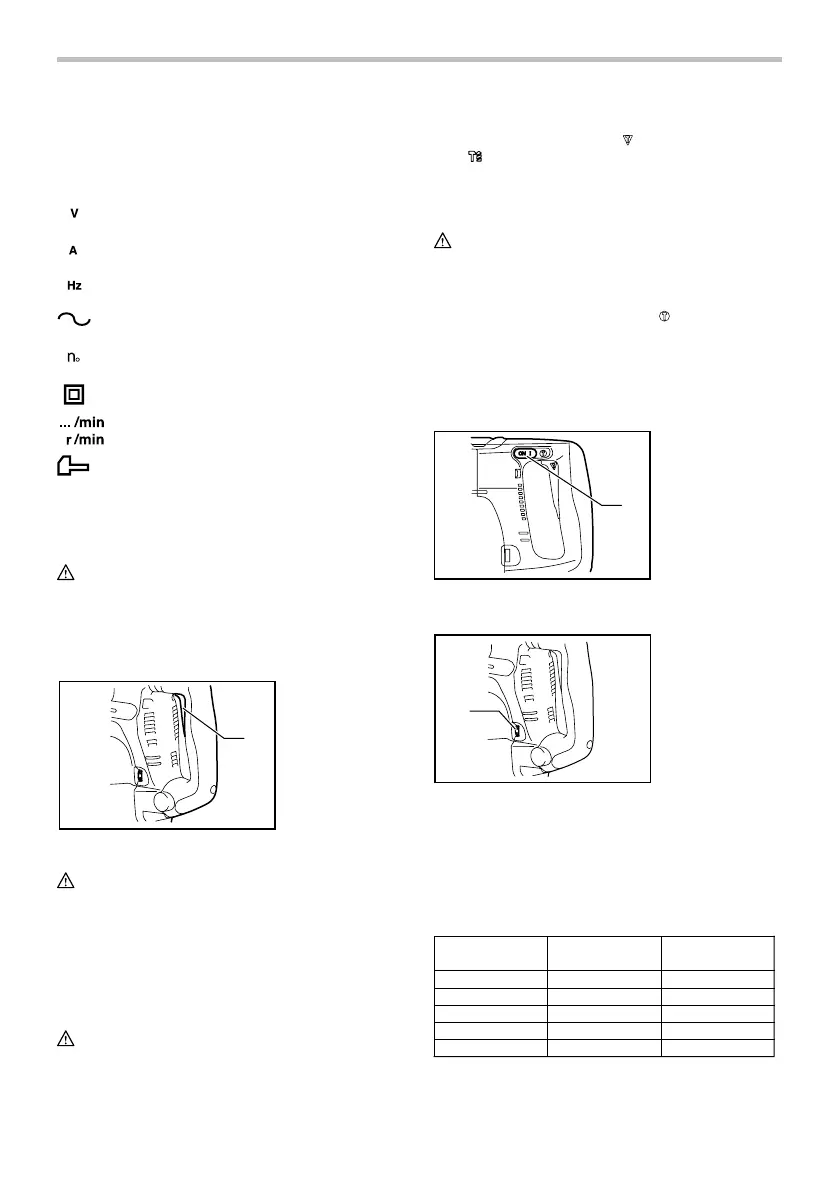

Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･ volts
･ ampères
･ hertz
･ courant alternatif
･ vitesse à vide
･ construction, catégorie II
･ tours ou alternances par minute
･ nombre de frappes
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Interrupteur
1
006307
POUR LE MODÈLE HR4511C
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
Pour faire démarrer l'outil, appuyez simplement sur la
gâchette. Pour l'arrêter, relâchez la gâchette.
POUR LE MODÈLE HR4510C
Gâchette
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
• Cet interrupteur fonctionne lorsque l'outil est réglé
sur le symbole de mode
et le symbole de mode
.
Pour faire démarrer l'outil, appuyez simplement sur la
gâchette. Pour l'arrêter, relâchez la gâchette.
Interrupteur à glissière
ATTENTION:
• Avant de brancher l'outil, vérifiez toujours que l'outil
est hors tension.
• Cet interrupteur n'est opérant que lorsque l'outil est
réglé sur le symbole de mode
.
L'interrupteur à glissière est disponible pour utiliser l'outil
en mode de martelage pour une période prolongée. Pour
mettre l'outil en marche, appuyez sur le côté "I (ON)" du
levier de l'interrupteur. Pour arrêter l'outil, appuyez sur le
côté "O (OFF)" du levier de l'interrupteur.
1
006308
Changement de vitesse
1
006334
Il est possible de régler le nombre de rotations et de
frappes par minute simplement en tournant le cadran de
réglage. Le cadran est gradué de 1 (vitesse la plus lente)
à 5 (vitesse la plus rapide).
Pour connaître le rapport entre les graduations du
cadran et le nombre de rotations/frappes par minute,
consultez le tableau ci-dessous.
5
4
3
2
1
Numéro sur le
cadran de réglage
Révolutions par minute
Nombre de frappes
par minute
280
260
200
150
130
2 750
2 550
1 950
1 450
1 250
008417
1. Cadran de
réglage
1. Levier
d'interrupteur
1. Gâchette

Makita HR4510C Specifications

General

Impact rate	2750 bpm
Rated speed (max)	280 RPM
Impact energy (max)	12.5 J
Weight (including battery)	9120 g
Carrying case	Yes
Power source	AC

Weight and Dimensions

Depth	457.2 mm
