20
010795
Chanfreinage
003634

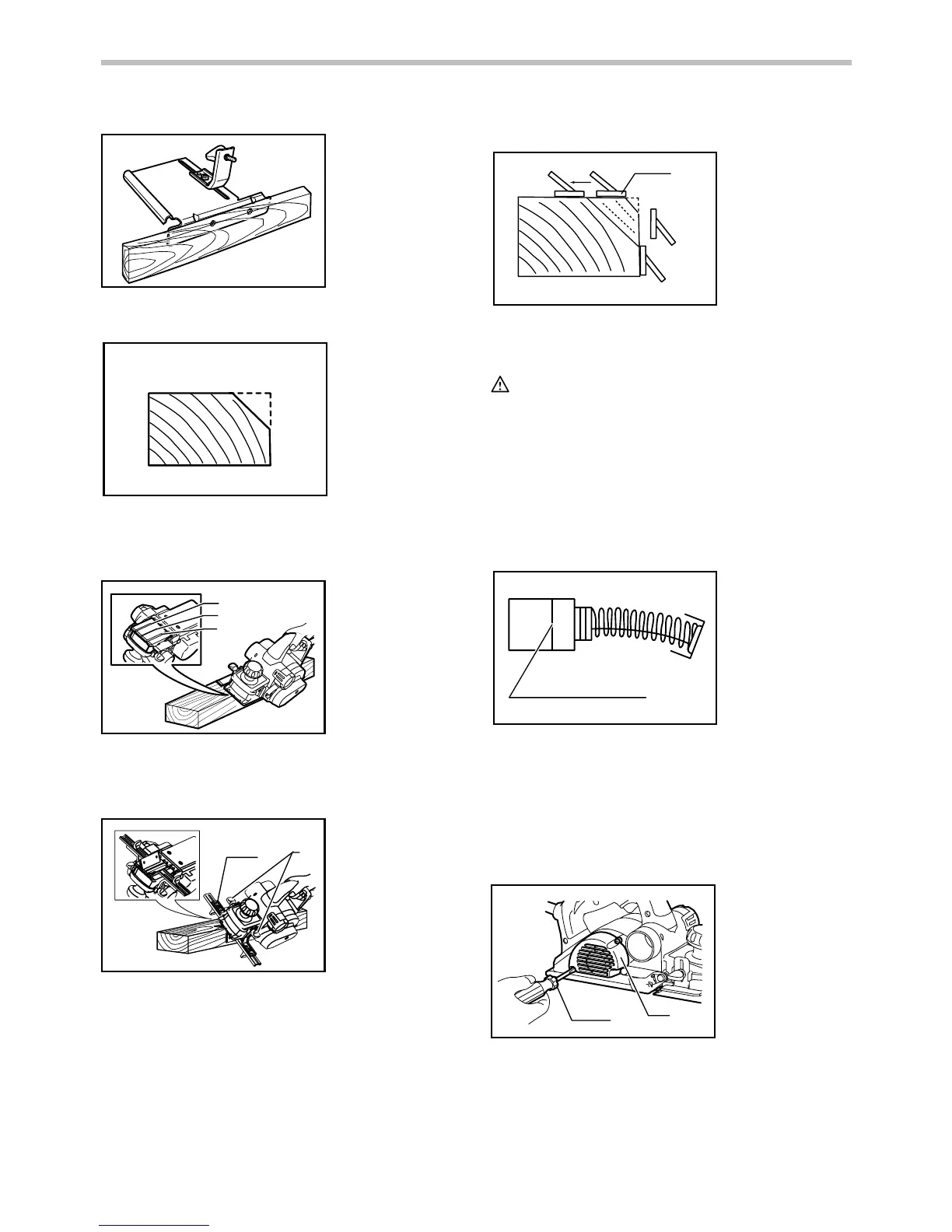

Pour effectuer un chanfreinage comme celui indiqué sur
l'illustration, alignez une des trois rainures en "V" du
socle avant sur le bord de la pièce, puis rabotez-la.
1
2
3
007650
L'utilisation de la règle de chanfreinage (accessoire en
option) assure une plus grande stabilité de l'outil lors du
polissage d'angle.
1
2
007653
Pour installer la règle de chanfreinage, retirez les deux
vis de chaque côté à l'avant de l'outil, puis réglez la
profondeur de coupe sur 4 mm. Installez-la ensuite sur
le socle avant de l'outil et serrez-la à l'aide des vis, tel
qu'indiqué sur l'illustration.
Pour effectuer une grande quantité de chanfreinage,
placez un bord de la règle de chanfreinage de sorte qu'il
touche la pièce à travailler, et effectuez plusieurs
passes de rabotage, tel qu'indiqué sur l'illustration.
b
a
1
007828
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en
état de glisser aisément dans les porte-charbon. Les
deux charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Utilisez un tournevis pour retirer le couvercle arrière.
1
2
007651
Retirez les charbons usés, insérez les neufs et fixez le
couvercle arrière.
1. Tournevis
2. Couvercle
arrière
1. Trait de limite
d'usure
1. Bord de la règle
de chanfreinage
1. Règle de
chanfreinage
2. Vis
1.
Rainure en V
(quantité moyenne
de chanfrein)
2. Rainure en V
(petite quantité
de chanfrein)
3. Rainure en V
(grande quantité
de chanfrein)
