Entretien Section 4
42
Part Number 040002909 11/13
B. Dépose du bac à eau
• Retirer la vis à oreille supérieure.
• Tout en soutenant le bac à eau, retirer la vis à oreille
se trouvant en-dessous du bac à eau.
• Retirer le bac à eau par la zone du bac.
C. Dépose de l’amortisseur de glaçons
• Retirer la vis à oreille du couvercle de l’interrupteur
du bac.
• Soutenir l’amortisseur de glaçons puis tirer vers
l’avant le couvercle de l’interrupteur du bac ainsi que
l’amortisseur de glaçons pour réaliser la dépose.
D. Dépose du tube de distribution d’eau
• Les vis à oreilles du tube de distribution sont
maintenues en place pour éviter toute perte.
Desserrer les vis à oreilles sans les sortir du tube de
distribution.
• Desserrer les deux vis extérieures et tirer le tube de
distribution vers l’avant pour libérer.

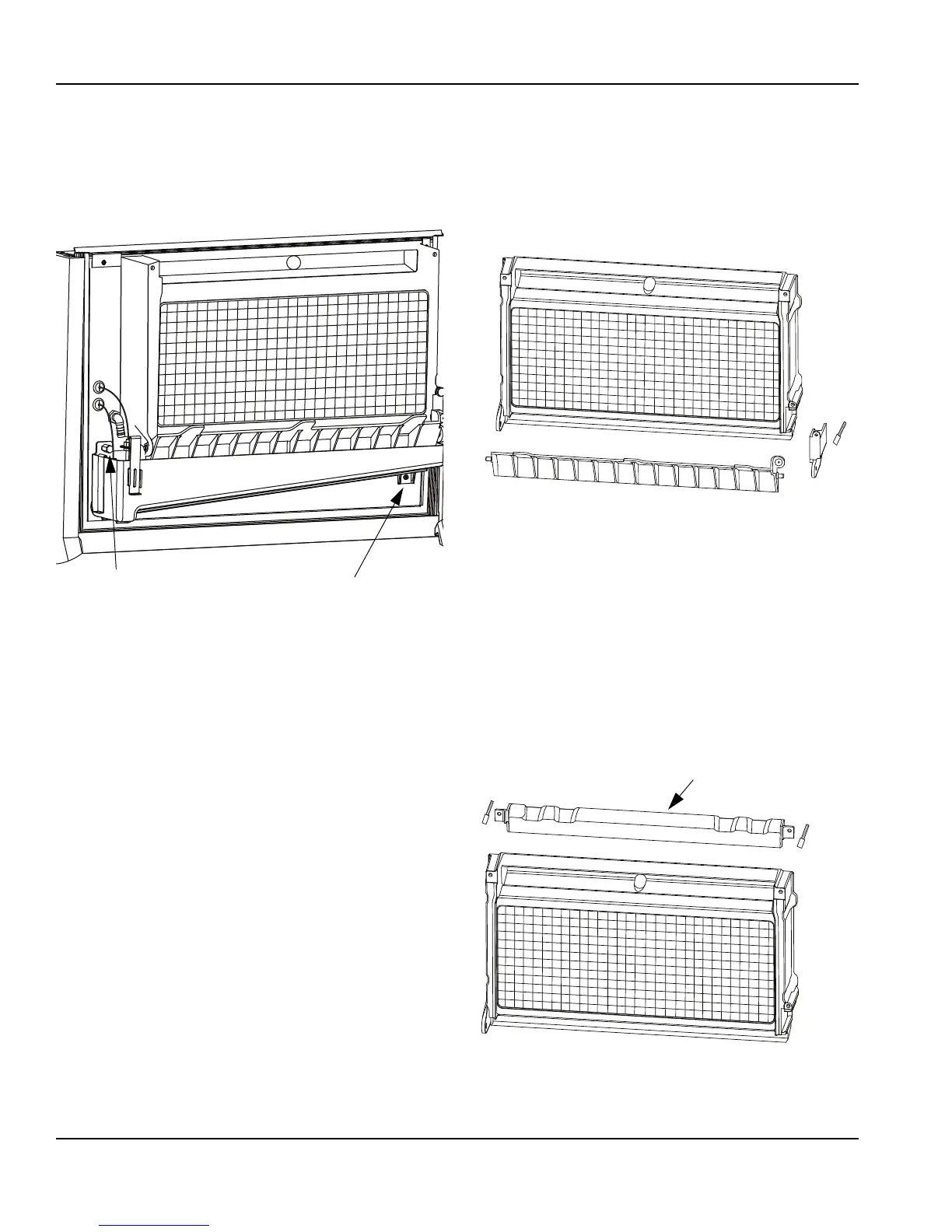

Dépose du tube de distribution d’eau
VIS À OREILLE SUPÉRIEURE
VIS À OREILLE INFÉRIEURE
2. SOUTENIR L’AMORTISSEUR DE GLAÇONS
PUIS GLISSER LE CÔTÉ DROIT VERS L’AVANT
POUR RÉALISER LA DÉPOSE
1. RETIRER LA VIS À OREILLE
1. RETIRER LES VIS À OREILLE
2. TIRER LE TUBE DE
DISTRIBUTION VERS L’AVANT
POUR LA DÉPOSE
