46
DE
Montage

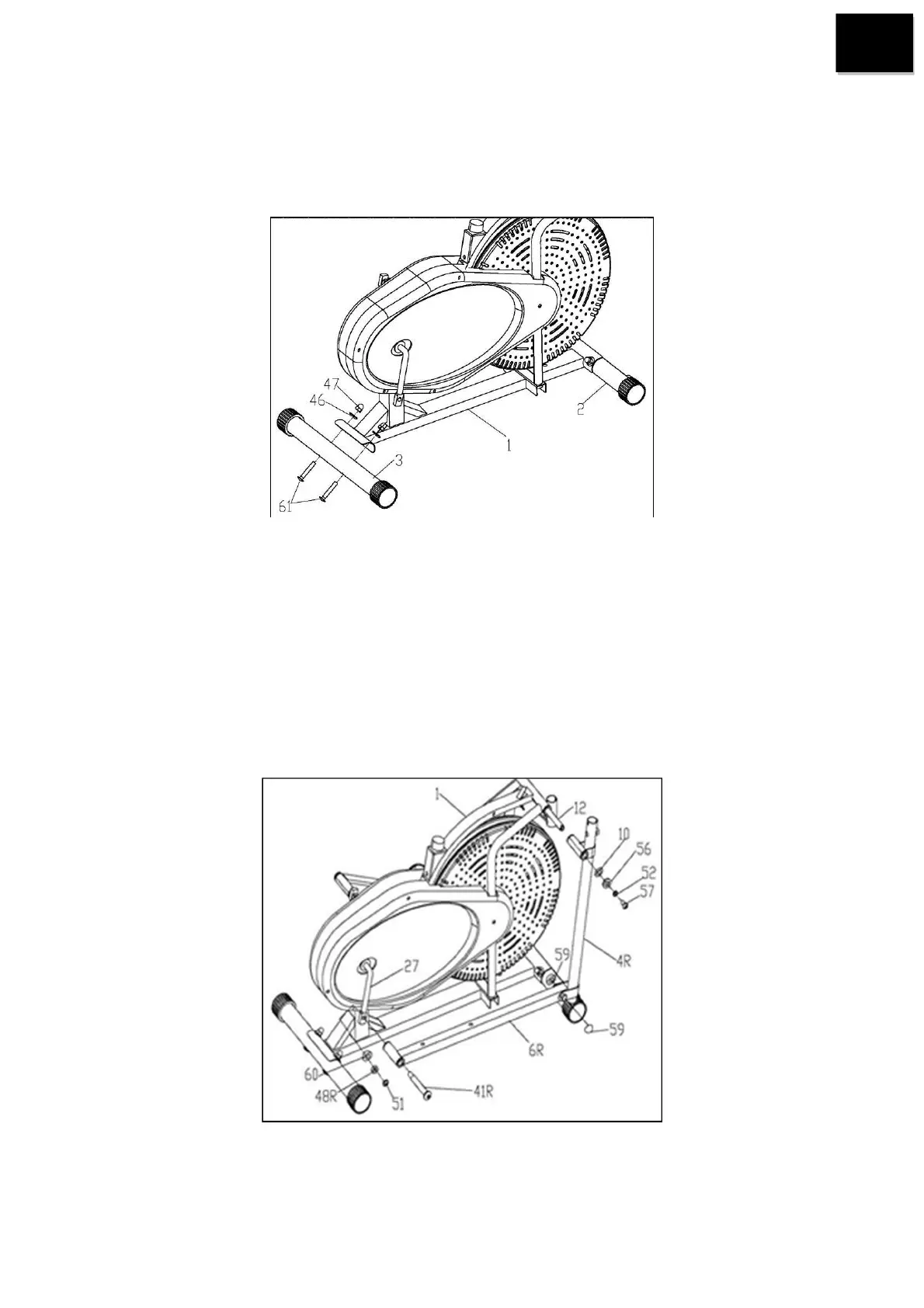

SCHRITT 1:
Befestigen Sie die vordere Stabilisierungsstange (2) und die hintere Stabilisierungsstange (3) am Hauptrahmen
(1) mithilfe von Schrauben (61), Unterlegscheiben (46) und Muttern (47).
SCHRITT 2:
A: Nehmen Sie schrittweise aus einer Seite die Unterlegscheibe (10), D- Unterlegscheibe (56),
Federunterlegscheibe (52) und Schraube (57) aus der Achse ab (12), setzen Sie die Pedalstange (4R oder 4L),
die andere Pedalstange (4R oder 4L) aus der anderen Seite ein und setzen Sie wieder die D- Unterlegscheibe
(56), Federunterlegscheibe (52) und Schraube 57) nach dem Bild ein.
B: Befestigen Sie die Pedale (6) an der Kurbel (27), versichern Sie sie mithilfe von Schrauben (41R/L),
Unterlegscheiben (51) und Mutter (48). Setzen Sie die Deckungen (59) und (60) ein.
Bemerkung: Die Pedale sind mit L für die linke und R für die rechte Seite bezeichnet. Während der Montage
ziehen Sie die linke Schraube gegen den Uhrzeigersinn fest, die rechte im Uhrzeigersinn.
