L (fase)
N (neutro)
grigio
marrone
blu
giallo/verde
nero
ALIMENTAZIONE
DI RETE
cavo
motore
Pulsanti di
comando (opzionali)
2.1 Avvertenze per l’ELETTRICISTA
Effettuare i collegamenti in assenza di alimentazione Verificare che la linea di alimentazione non dipenda da circuiti elettrici destinati all’illuminazione Nella linea di alimentazione
deve essere inserito un dispositivo magnetotermico o differenziale. Sulla linea di alimentazione deve essere inserito un dispositivo di sezionamento con categoria di sovratensione
III, cioè distanza tra i contatti di almeno 3,5 mm La sezione dei cavi di collegamento deve essere proporzionata alla lunghezza degli stessi ed all’assorbimento del carico, ed in ogni
caso non inferiore ad 1,5 mm Il prodotto non prevede alcuna protezione contro sovraccarichi o cortocircuiti. Prevedere sulla linea di alimentazione una protezione adeguata al
carico, ad esempio un fusibile di valore massimo 3,15A I pulsanti di comando sono collegati alla tensione di rete e quindi devono essere adeguatamente isolati e protetti.
● ●
●
●
●
2.2 ALIMENTAZIONE

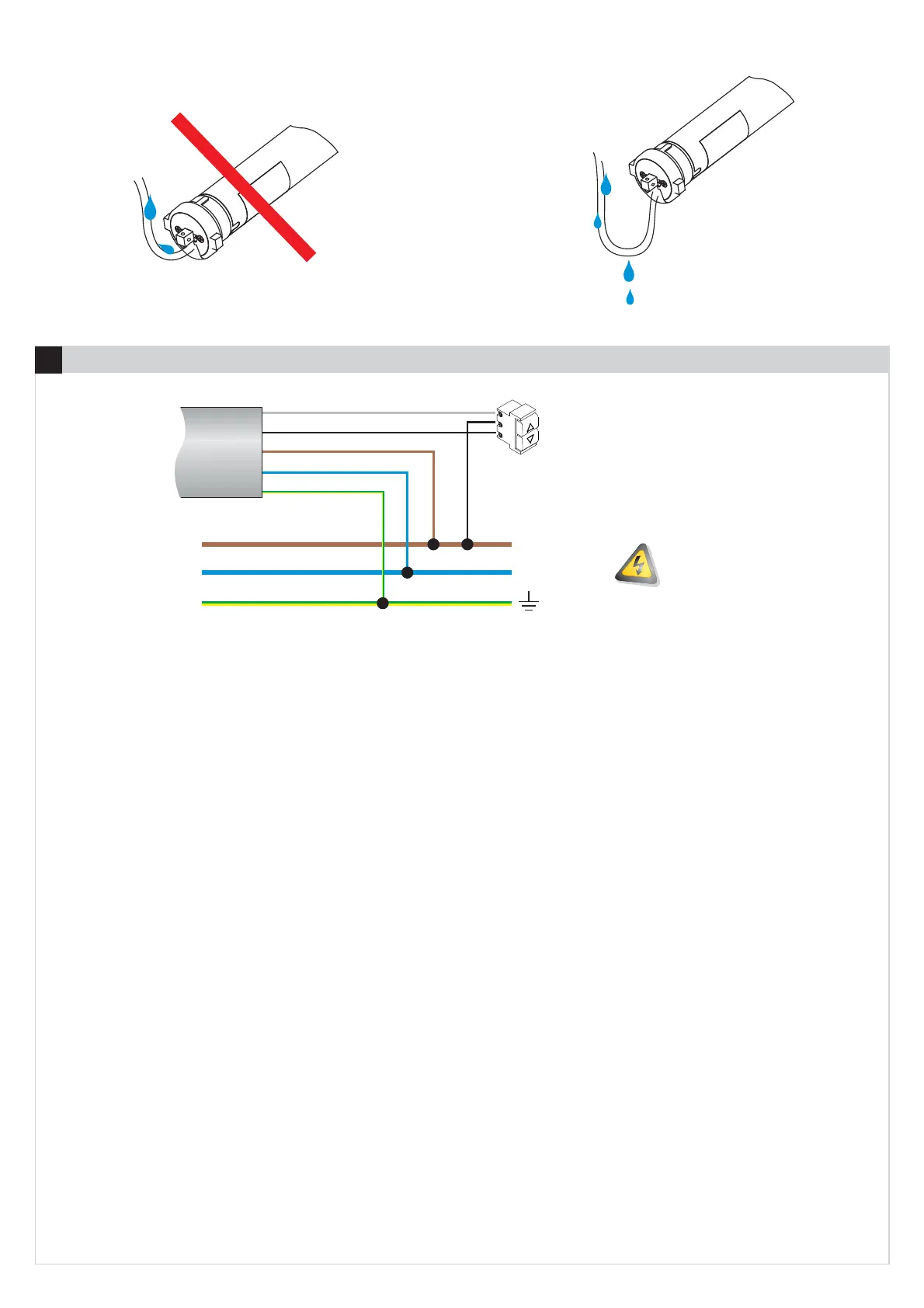

La tensione di alimentazione deve essere applicata ai fili MARRONE (fase) e BLU (neutro). E’ obbligatorio collegare il filo GIALLO-VERDE all’impianto di
messa a terra. Le specifiche elettriche del motore sono riportate nell’etichetta applicata al tubo del motore.
2.3 PULSANTI DI COMANDO
I pulsanti di comando sono opzionali. I pulsanti di comando devono essere applicati ai fili NERO e GRIGIO e devono chiudere sul filo MARRONE (fase).
Devono essere utilizzati pulsanti a posizioni momentanee (a «uomo presente»), non utilizzare deviatori a posizione mantenuta. Più pulsanti di comando
possono essere collegati attraverso una connessione in parallelo. I pulsanti di comando sono sottoposti alla tensione di rete e dovranno quindi essere
adeguatamente isolati e protetti. Nel caso in cui i pulsanti di comando non vengano utilizzati provvedere all’ isolamento dei cavi grigio e nero.
2.4 COLLEGAMENTO A CENTRALI DOMOTICHE
d) Acontatti aperti, per arrestare il motore la centrale domotica deve chiudere un contatto (salita o discesa) per meno di 0,5 secondi (tipicamente si utilizza
un impulso di durata 0,2 secondi).
Al momento della stampa di questo documento, non sono note particolari problematiche relative alla connessione tra prodotti MASTER SPA e centrali
domotiche (qualora si rispettino le regole di cui sopra). Tuttavia MASTER declina ogni responsabilità riguardante la mancata compatibilità (anche parziale)
con qualsivoglia centrale domotica. Se la centrale domotica utilizza protocolli KNX o simili, contattare il fornitore della centrale domotica informandolo delle
regole sopra riportate. E’ probabile che il produttore della centrale domotica possa fornire adeguate interfacce per connettere il motore alla centrale domotica.
a) La centrale domotica NON DEVE misurare la corrente assorbita dagli ingressi pulsante del motore (i quali assorbono correnti inferiori ad 1 mA).
Le uscite di comando della centrale domotica devono essere collegate agli ingressi pulsante del motore (fili GRIGIO e NERO) sostituendo di fatto i pulsanti di
comando manuale. Di conseguenza la centrale domotica deve rispettare le regole di funzionamento dei pulsanti di comando, diverse a seconda che i pulsanti
di comando funzionino a IMPULSO (impostazione di fabbrica) o a UOMO PRESENTE ( ).vedi sezione 10 «Logica pulsanti»
Regole che la centrale domotica deve rispettare per comandare i motori con pulsanti funzionanti a IMPULSO.
b) La centrale domotica deve essere collegata al motore come da schema, sostituendo i pulsanti di comando con le uscite di comando della centrale
domotica.
c) Per azionare il motore, la centrale domotica deve chiudere il contatto (salita o discesa) per più di 0,5 secondi (tipicamente si utilizza un impulso di durata
1 secondo).
Regole che la centrale domotica deve rispettare per comandare i motori con pulsanti funzionanti a UOMO PRESENTE.
a) La centrale domotica NON DEVE misurare la corrente assorbita dagli ingressi pulsante del motore (i quali assorbono correnti inferiori ad 1 mA).
c) Per permettere il completamento dell’intera manovra di apertura/chiusura, la centrale domotica deve essere in grado di chiudere il contatto di
salita/discesa per il tempo necessario al motore a compiere la manovra completa di apertura/chiusura.
d) Per arrestare il motore, la centrale domotica deve essere in grado di riaprire i contatti di salita/discesa in qualsiasi momento.
b) La centrale domotica deve essere collegata al motore come da schema, sostituendo i pulsanti di comando con le uscite di comando della centrale
domotica.
