Dispositions spéciales pour les installations dans une maison mobile
Le système d'évacuation doit être solidement fixé à une section non combustible de la
structure de la maison mobile et ne doit pas se terminer en dessous de la maison mobile. Faire
en sorte que le système d'évacuation se termine à l'extérieur.
Déterminer l'itinéraire d'acheminement du conduit
■ Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le plus direct et le plus
rectiligne.
■ Planifier l'installation pour introduire le nombre minimal de coudes et de changements
de direction.
■ Si des coudes ou des changements de direction sont utilisés, prévoir autant d'espace que
possible.
■ Plier le conduit graduellement pour éviter de le déformer.
■ Utiliser le moins possible de changements de direction à 90°.
Déterminer la longueur du conduit et les coudes nécessaires pour la meilleure
performance de séchage
■ Utiliser le tableau des systèmes d'évacuation ci-dessous pour déterminer le type de
matériel à utiliser pour le conduit et les combinaisons de clapet acceptables.
REMARQUE : Ne p
as utiliser un conduit de longueur supérieure à la valeur spécifiée dans
le tableau des systèmes d'évacuation. Si la longueur du circuit est supérieure à la valeur
spécifiée dans le tableau, on observera :
■ Une réduction de la longévité de la sécheuse.
■ Une réduction du rendement, avec temps de séchage plus longs et une plus grande
consommation d'énergie.
Le tableau des systèmes d'évacuation fournit les exigences d'évacuation qui vous aideront à
atteindre la meilleure performance de séchage.
Tableau des systèmes d'évacuation
REMARQUE : L
’évacuation par l’arrière (côté gauche ou droit) fonctionne en ajoutant un
coude. Pour établir la longueur maximale du conduit, ajouter un coude supplémentaire dans
le tableau.

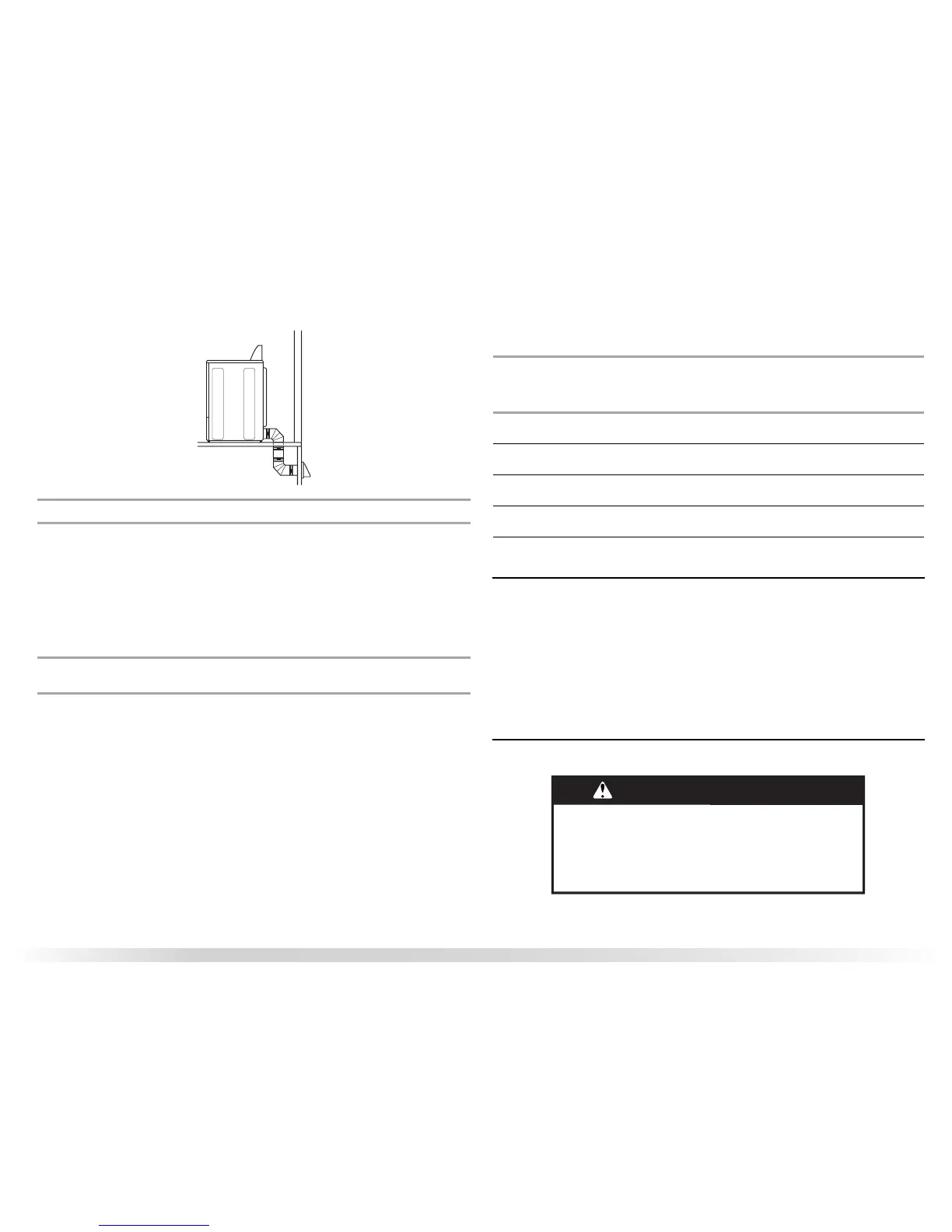

REMARQUE : Une
évacuation vers le bas revient à ajouter deux coudes. Pour établir la
longueur maximale du conduit, ajouter un coude supplémentaire dans le tableau.
Nombre de
c
hangements de
direction à 90°
ou coudes
Type de
conduit
Clapets de type
boîte ou à
persiennes
Clapets inclinés
0 Métallique rigide
Métallique souple
100 pi (30,5 m)
72 pi (21,9 m)
94 pi (28,7 m)
64 pi (19,5 m)
1 Métallique rigide
Métallique souple
90 pi (27,4 m)
67 pi (20,4 m)
84 pi (25,6 m)
59 pi (18 m)
2 Métallique rigide
Métallique souple
80 pi (24,4 m)
63 pi (19,2 m)
74 pi (22,6 m)
55 pi (16,8 m)
3 Métallique rigide
Métallique souple
71 pi (21,6 m)
61 pi (18,6 m)
65 pi (19,8 m)
53 pi (16,2 m)
4 Métallique rigide
Métallique souple
63 pi (19,2 m)
59 pi (18 m)
57 pi (17,4 m)
51 pi (15,5 m)
Installation du système d’évacuation
1. Installer le clapet d’évacuation. Utiliser du composé de calfeutrage pour sceller
l’ouverture murale à l’extérieur autour du clapet d’évacuation.
2. Raccorder le conduit d’évacuation au clapet. Le conduit doit être inséré à l’intérieur du
clapet. Fixer ensemble le conduit et le clapet avec une bride de serrage de 4" (10,2 cm).
3. Acheminer le conduit d’évacuation jusqu’à l’emplacement de la sécheuse. Utiliser
l’itinéraire le plus rectiligne possible. Voir “Déterminer l'itinéraire d'acheminement du
conduit” dans “Planification du système d'évacuation”. Éviter les changements de
direction à 90º.
Utiliser des brides de serrage pour sceller tous les joints. Ne pas utiliser de
ruban adhésif pour conduit, de vis ou d'autres dispositifs de fixation qui se prolongent à
l’intérieur du conduit pour fixer celui-ci.
Installation des pieds de nivellement
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la sécheuse.
Le non-respect de cette instruction peut causer
une blessure au dos ou d’autre blessure.
1. Pour protéger le plancher, utiliser une grande pièce de carton de la boîte de la sécheuse.
Placer la pièce de carton sous toute la longueur du bord arrière de la sécheuse.
