voir de carburant vide. Il est normal que vous
trouviez un résidu de carburant ou d’huile sur
votre silencieux, à la suite des réglages et des
essais de carburateur faits par le fabricant.
OUTILS NECESSAIRES
S Clé hexagonale (fournies)
S Clé a molette
S Tournevis cruciforme
INSTALLATION DE LA POI GN ÉE
DANGER: Pendant l’utilisation de
lame, la barre de protection du poignée doit
être installé comme indiqué afin de protéger
l’utilisateur de la lame en rotation.

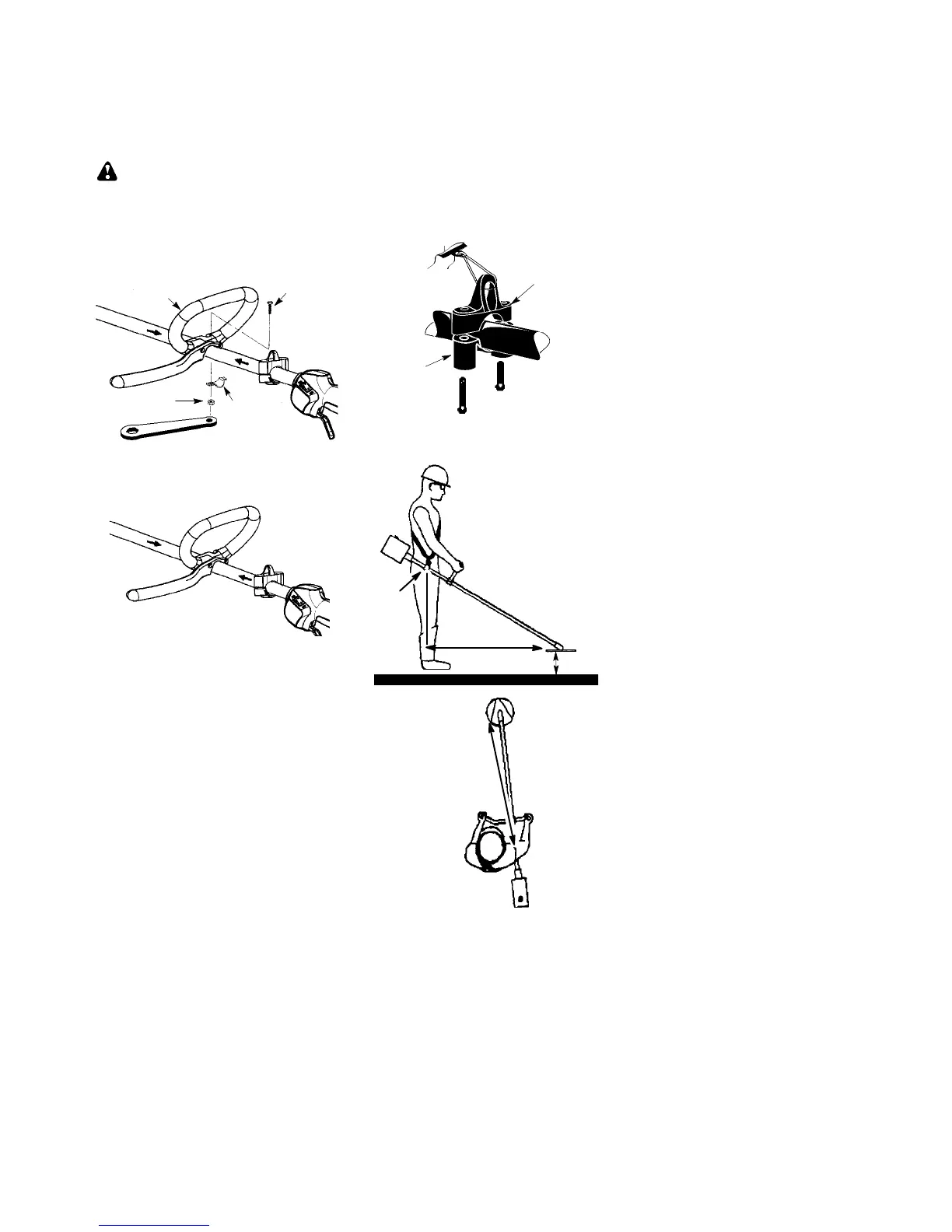

1. Placer la poignée anneau sur le tube de
transmission. Noter que la poignée an-
neau doit être montée entre les flèches in-
dicatrices situées sur l’axe.
Clé
Poignée
Boulon
Plaque de
serrage
Écrou
2. Monter le boulon, la plaque de serrage et
l’écrou comme indiqué sur la figure.
3. Effectuer un réglage d’appoint pour que la
poignée assure une position de travail
confortable. Serrez l’écrou fermement à
l’aide de la clé fournie.
MONTAGE DE LA BANDOUILÈRE
Ajustements appropriés de la bandoulière et le
poignée--guidon doivent être faits avec le moteur
complètement arrêté avant d’utiliser l’appareil.
1. Passez votre bras droit et votre tête dans
la bandoulière et laissez celleci reposer
sur votre épaule gauche. Le crochet doit
être sur le côté droit de la taille
REMARQUE: Un demi-tour est prévu dans
la bandoulière pour qu’elle repose bien à plat
sur l’épaule.
2. Ajustez la bandoulière de façon à ce que le
crochet soit à environ 15 cm sous la taille.
3. Fixez le crochet de la bandoulière à la
bride qui est entre la poignée en mousse et
le bloc de montage et soulevez l’outil pour
le mettre en position d’utilisation.
4. Avant de faire démarrer le moteur et de
commencer la coupe, essayez la bandou-
lière et réglez--en l’ajustement pour assur-
er un bon équilibre de l’outil.
REMARQUE: Il peut être nécessaire de
déplacer la bride du bandoulièresur l’axepour
l’équilibrage approprié de l’appareil.
POUR DÉPLACER LA BRIDE DU
BANDOULIÈRE:
1. Desserrez et enlevez les deux vis de bride.
2. Placez la bride de bandoulière supérieure
sur l’axe.
3. Placez la bride de bandoulière inférieure
sous l’axe et alignez les trous de vis de la
bride de bandoulière supérieur et la bride
de bandoulière inférieure.
Bride de
bandoulière
supérieure
Vis
Bride de
bandoulière
inférieure
4. Insérez deux vis dans les trous de vis.
5. Serrez la bride de bandoulière en serrant des
vis avec la clé hexagonale.
76 cm
AJUSTMENT DU
BANDOULIÈRE
POUR L’ÉQUILIBRE
10 -- 30 cm
au--dessus
de la terre
15 cm au--
dessous
de taille
76 cm
