4-6
Modello 07 / 09 / 10 / 15 20 / 25
Voltaggi ammessi**
220V-240V / 1Ph / 50Hz +
!
o 208V-230V / 1Ph / 60Hz+
!
Dimensioni del cavo di alimentazione*
mm
2
1,5 2,5
Numero di fili 33
Dimensioni del cavo di interconnessione*
mm
2
1,5 2,5
Numero di fili 33
Fusibili consigliati A 15 20
Modello 07 / 09 / 10 / 15 20 / 25
Voltaggi ammessi**
220V-240V / 1Ph / 50Hz +
!
o 208V-230V / 1Ph / 60Hz+
!
Dimensioni del cavo di alimentazione*
mm
2
1,5 2,5
Numero di fili 33
Dimensioni del cavo di interconnessione*
mm
2
1,5 2,5
Numero di fili 55
Fusibili consigliati A 15 20

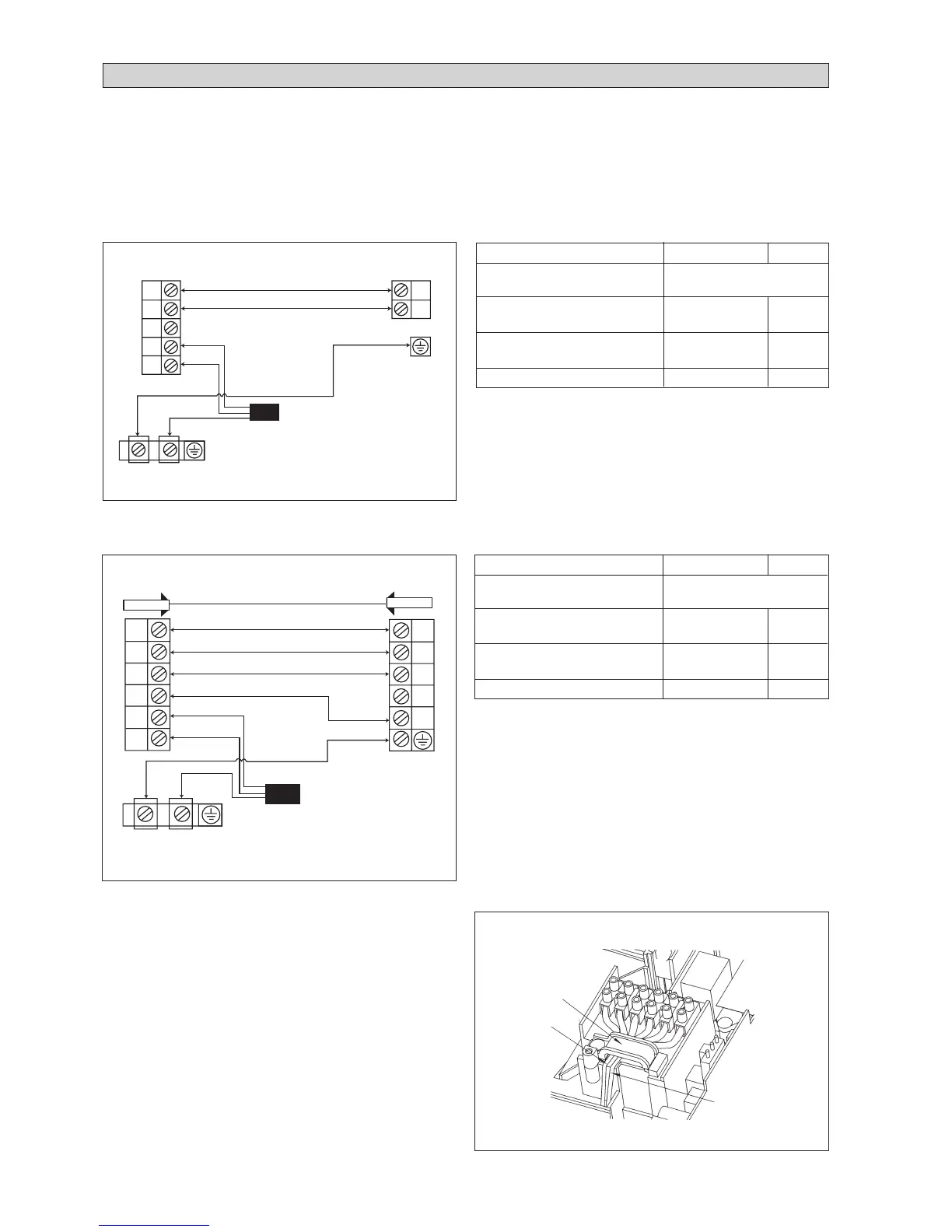

COLLEGAMENTI ELETTRICI
IMPORTANTE
: * I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e scelti in modo
da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo di impianto e dai
conduttori utilizzati.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio. ETL
unità elencata è soltanto applicabile ad alimentazione di 60Hz esclusivamente.
!
Nell’impianto elettrico esistente sono
necessari un interruttore bipolare con
contatti separati da almeno 3mm e un
fusibile/interruttore automatico.
Morsettiera Dell’
Unità Esterna
Morsettiera
Dell’Unità
Interna
Cavo Di Alimentazione
Cavo Di Connessione (8m) Sonda
Batteria Esterna
COMP
N2
OF
4WV
N1
L
COMP
OF
4WV
N
Pompa Di Calore (Monofase)
COMP
N2
COMP
N
N1
L
Morsettiera
Dell’Unità Esterna
Morsettiera
Dell’Unità Interna
Nell’impianto elettrico esistente sono
necessari un interruttore bipolare con
contatti separati da almeno 3mm e un
fusibile/interruttore automatico.
!
Cavo Di Alimentazione
Solo freddo (Monofase)
• Tutti i fili devono essere collegati saldamente.
• I fili non devono toccare né i condotti del refrigerante, ne il
compressore né gli organi rotanti del motore del ventilatore.
• I fili di collegamento tra l’unità esterna e quella interna
devoso essere fissati alla morsettiera come indicato nella
figura.
• Il cavo di alimentazione deve equivalere ad un minimo di
H05RN-F (245IEC57).
Morsa Elettrica
Cavo
Collegameno
Cavo Di
Alimentazione
