Mercury 40 Operation And Maintenance Manual

89
90-10116Z20
goh64
1
3
5
2
6
3
4
oh
MAINTENANCE
oho58

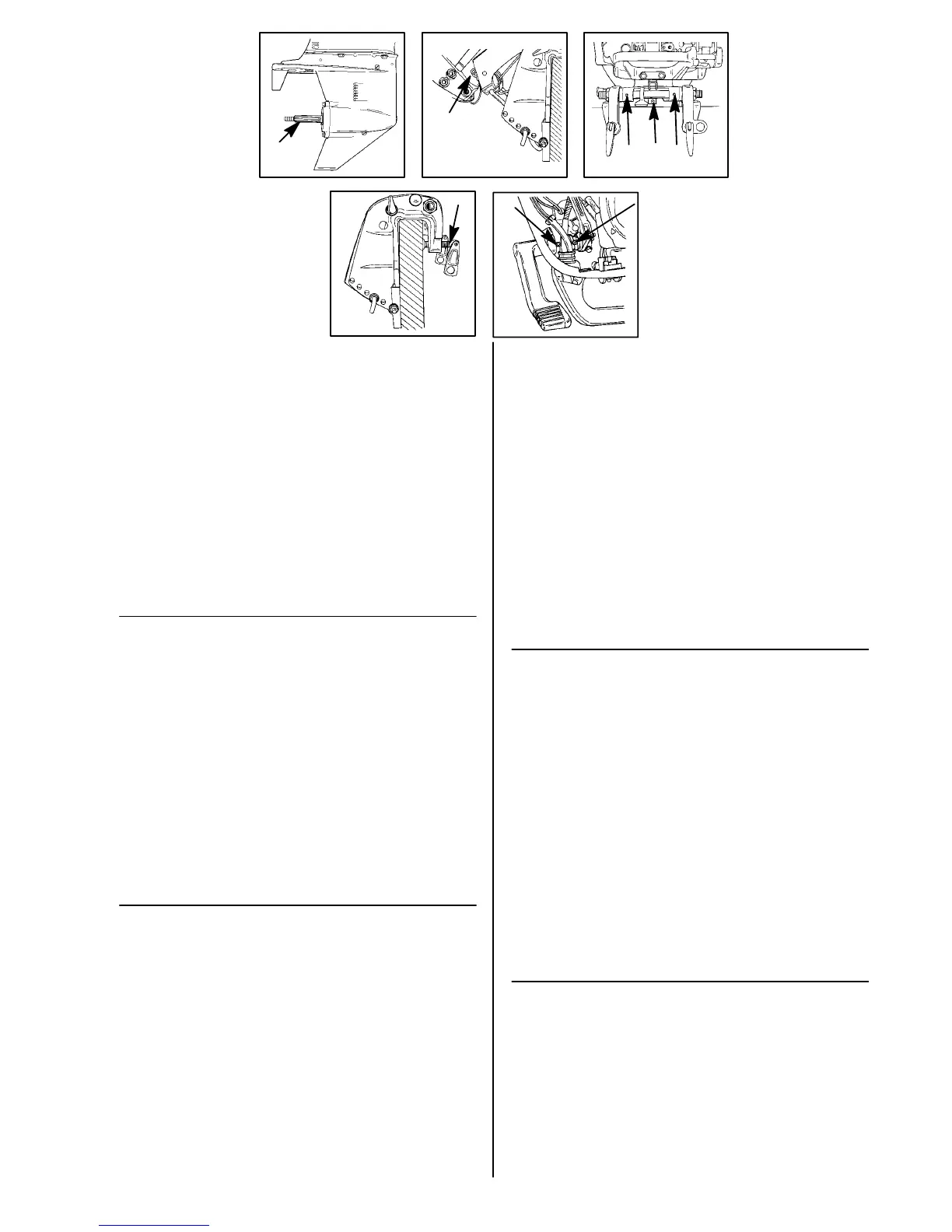

LUBRICATION POINTS
Lubricate Point 1 with Quicksilver or Mercury Precision Lubricants
Anti-Corrosion Grease or 2-4-C Marine Lubricant with Teflon
1 Propeller Shaft – Refer to Propeller Replacement for removal and installation
of the propeller. Coat the entire propeller shaft with lubricant to prevent the
propeller hub from corroding and seizing to the shaft.
Lubricate Points 2 thru 7 with Quicksilver or Mercury Precision Lubricants
2-4-C Marine Lubricant with Teflon or Special Lubricant 101.
2 Swivel Bracket – Lubricate through fitting.
3 Tilt Tube – Lubricate through fittings.
4 Co-Pilot Shaft (Tiller Handle Models) – Lubricate through fitting. Move the
steering friction lever back and forth while lubricating.
5 Lubricate threads on transom clamp screws (if equipped).
6 Shift Handle (Tiller Handle Models) - Lubricate through fittings.
(continued on next page)
ohd
ENTRETIEN
oho58d
POINTS DE LUBRIFICATION
Lubrifiez le point 1 avec du Quicksilver ou Mercury Precision Lubricants
Anti-Corrosion Grease ou du 2-4-C Marine Lubricant au téflon.
1 Arbre de l’hélice : référez-vous au chapitre sur le remplacement de l’hélice
pour retirer et installer l’hélice. Lubrifiez la totalité de l’arbre de l’hélice pour
empêcher le moyeu de butée de se corroder et de contaminer l’arbre.
Lubrifiez les points 2 à 7 avec du Quicksilver ou Mercury Precision
Lubricants 2-4-C Marine Lubricant au téflon ou du Special Lubricant 101.
2 Support pivotant : lubrifiez par le raccord.
3 Tube de relevage : lubrifiez par les raccords.
4 Arbre du copilote (modèles à barre franche) : lubrifiez par le raccord. Déplacez
le levier de frottement de direction d’avant en arrière lors du graissage.
5 Lubrifiez les filets des vis de serrage du tableau arrière (modèles équipés).
6 Levier de vitesse (modèles à barre franche) : lubrifiez par les raccords.
(suite page suivante)
ohj
MANTENIMIENTO
oho58j
PUNTOS DE LUBRICACION
Lubrique el punto 1 con grasa Quicksilver o Mercury Precision Lubricants
Anti-Corrosion Grease o lubricante 2-4-C Marine Lubricant con teflón.
1 Eje de la hélice - Remítase a Cambio de la Hélice para retirar e instalar la
hélice. Cubra todo el eje de la hélice con el lubricante para evitar la corrosión
cubo de la hélice y que se peque al eje.
Lubrique los puntos 2 a 7 con lubricante Quicksilver o Mercury Precision
Lubricants 2-4-C Marine Lubricant con teflón o Special Lubricant 101.
2 Soporte giratorio - Lubrique a través del acople de engrase.
3 Tubo de inclinación - Lubrique a través de los acoples de engrase.
4 Eje del copiloto (modelos con palanca de dirección manual) - Lubrique a través
del acople de engrase. Mientras lubrica, mueva la palanca de fricción de
dirección hacia detrás y hacia delante.
5 Lubrique las roscas de los tornillos de sujeción del espejo de popa (si forman
parte del equipo).
6 Palanca de cambios (modelos con palanca de dirección manual) - Lubrique
a través de los acoples de engrase.
(continúa en la siguiente página)
ohh
MANUTENÇÃO
oho58h
PONTOS DE LUBRIFICAÇÃO
Lubrifique o Ponto 1 com “Quicksilver ou Mercury Precision Lubricants
Anti-Corrosion Grease” (Graxa Contra a Corrosão Quicksilver ou Mercury
Precision Lubricants) ou com “Quicksilver 2-4-C Marine Lubricant with
Teflon” (Lubrificante Marinho 2-4-C Quicksilver com Teflon) .
1 Eixo da Hélice - Veja Substituição da Hélice, no que se refere remoção e
instalação da hélice. Cubra todo o eixo da hélice com lubrificante para evitar
a corrosão do cubo da hélice e seu emperramento no eixo.
Lubrifique os Pontos 2 até 7 com “Quicksilver ou Mercury Precision
Lubricants 2-4-C Marine Lubricant with Teflon” (Lubrificante Marinho 2-4-C
Quicksilver ou Mercury Precision Lubricants com Teflon) ou com “Special
Lubricant 101” (Lubrificador Especial 101).
2 Suporte do Conjunto Giratório - Lubrifique pela graxeira.
3 Tubo de Inclinação - Lubrifique pelas graxeiras.
4 Eixo do co-piloto (Modelos com cana do leme) - Lubrifique pela graxeira. Mova
a alavanca de fricção de direção para frente e para trás ao lubrificá-lo.
5 Lubrifique as roscas dos parafusos da braçadeira da popa (se equipado).
6 Manete de câmbio (Modelos com cana do leme) - Lubrifique pelas graxeiras.
(continua na próxima página)
