20
Installazione
2.4.8 Montaggio dell’unità interna
CASO “A”: Se è stato installato un nuovo tubo di
collegamento all’unità esterna, procedere come segue:
1 Controllare che le estremità dei tubi del refrigerante
siano ben chiuse per evitare l’ingresso di polvere o
materiali estranei.
2 Lentamente, far passare il gruppo contenente i tubi
del refrigerante, il tubo di drenaggio e i cavi elettrici
attraverso il foro nel muro.
3 Agganciare la parte superiore dell’unità interna al
gancio superiore della piastra di montaggio.
4 Controllare che l’unità sia agganciata saldamente alla
piastra applicando una leggera pressione a sinistra
e a destra dell’unità. L’unità non dovrà spostarsi o
oscillare.
5 Applicando una pressione uniforme, spingere sulla
metà inferiore dell’unità. Continuare a spingere finché
l’unità non scatta sui ganci posti lungo la base della
piastra di montaggio.
6 Controllare di nuovo che l’unità sia montata
saldamente sulla piastra applicando una leggera
pressione a sinistra e a destra dell’unità.
CASO “B”: Se le linee frigorifere sono già incassate
nella parete, procedere come segue:
1 Agganciare la parte superiore dell’unità interna al
gancio superiore della piastra di montaggio.

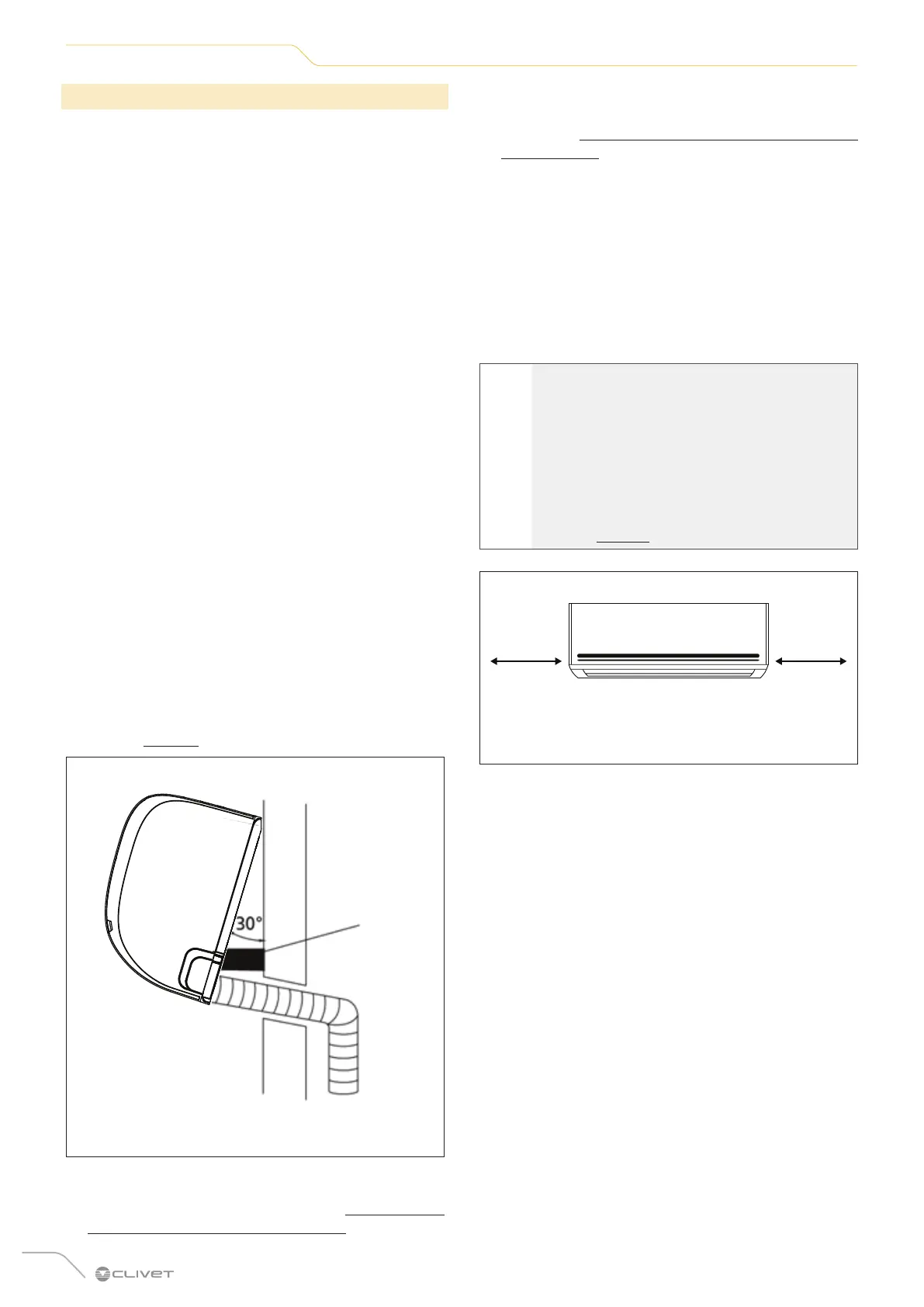

2 Usare una staa o un cuneo per sollevare l’unità in
modo da avere spazio suciente per collegare le
linee frigorifere, i cavi elettrici e il tubo di drenaggio
(vedere “Fig. 17”).
Cuneo
Fig. 17
3 Collegare il tubo di drenaggio e le linee frigorifere
(per le istruzioni, vedere la sezione “6 Nozioni sul
collegamento delle linee frigorifere” del manuale
dell’unità esterna).
4 Lasciare esposto il punto di collegamento dei tubi
per poter controllare l’assenza di perdite (vedere
la sezione “3.2 Controllo di dispersioni elettriche e
perdite di gas” del manuale dell’unità esterna).
5 Dopo avere verificato l’assenza di perdite, avvolgere
il punto di collegamento con del nastro isolante.
6 Rimuovere la staa o il cuneo che tiene sollevata
l’unità.
7 Applicando una pressione uniforme, spingere sulla
metà inferiore dell’unità. Continuare a spingere finché
l’unità non scatta sui ganci posti lungo la base della
piastra di montaggio.
l
AVVERTENZA
L’UNITÀ È REGOLABILE.
I ganci della piastra di montaggio sono più
piccoli dei fori posti sul retro dell’unità.
Se lo spazio disponibile per il collegamento
dei tubi incassati all’unità interna non è molto
ampio, l’unità può essere spostata a sinistra o
a destra di circa 30-50 mm, in base al modello
(vedere “Fig. 18”).
Spostare verso sinistra o verso destra
30-50 mm 30-50mm
Fig. 18
