Article/
Ensemble
Nº de pièce Description Qté
A
comprend
1 - 4
2994864 BAG ASSEMBLY - (BOLT, NUT, WASHERS) 1
1 2263462 BOLT-MOUNTING-1/4X2 W/STG 6
2 2261713 WASHER-1/4 6
3 2263103 NUT NYLOK 1/4-20 MTG 6
4 2301720 WASHER-MOUNTING RUBBER 6
U
comprend
5 - 8
1378170 PROP KIT 2091170 PWR PRP 1
5 2091170 PROP-PRW (3 5/8") REAMED 1
6 2151726 WASHER-5/16 SS 1
7 2053101 NUT-PROP,NYLOC (MED) 5/16 SS 1
8 2092600 PIN-DRIVE 1.06" LG SS 1
9
✖
MOTOR ASSEMBLY 1
10 2390802 t LANYARD W/CARABINR, IP RMT 1
11 2994175 t REMOTE ASM, MICRO REMOTE 1
12 411690-1 t IPILOT 4.0 REMOTE 1
13 2394110 t TAG, MICRO REMOTE 1
14 490384-4 t CABLE, ETHERNET (M12-M12) 30' 1
15 490380-1 t CABLE, ETHERNET PIGTAIL-700 HD 1
D
comprend
16
2996300 TIE WRAP ASM, 60" 1
16 2206300 TIE WRAP, LOW PROFILE 4" 10
p
2394911 t QCK REF.GUIDE, iP MICRO RMT BT 1
p
2397115 t GUIDE-QCK REFERENCE IP 4.0 1
p
2317127 INSTRC-INSTALL, RT PD SW 1
p
2297165 MANUAL-DISCLAIMER,DWNLOAD INFO 1
p
2294950 OBN & REMOTE PAIR INSTRUCT 1
p
2207131 STANDARD QS SETUP GUIDE 1
2
3
5
7
9
13
11
4
1
12
A
U
p
Non aché sur le schéma des pièces.
✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée individuellement.
t Uniquement disponible avec les modèles possédant un système GPS installé en usine.
15
14
8
10
6
16
D
INSTALLATION DU RIPTIDE POWERDRIVE
Votre nouveau Riptide PowerDrive est livré avec tout ce dont vous aurez besoin pour l’installer directement sur le bateau. Ce moteur peut être
monté directement sur le bateau ou couplé avec un support à dégagement rapide Minn Kota pour un montage et un démontage simples. Pour
l’installation avec un support à dégagement rapide, consultez les directives d’installation fournies avec le support. Pour obtenir des supports
de montage à dégagement rapide compatibles ou pour trouver votre concessionnaire le plus près, visitez
minnkotamotors.com. Pour installer
le moteur directement sur le bateau, veuillez suivre les directives fournies avec ce manuel. Avant de commencer, veuillez examiner la liste des
pièces et des outils nécessaires à l’installation. Pour davantage de soutien pour les produits, veuillez visiter
minnkotamotors.com.

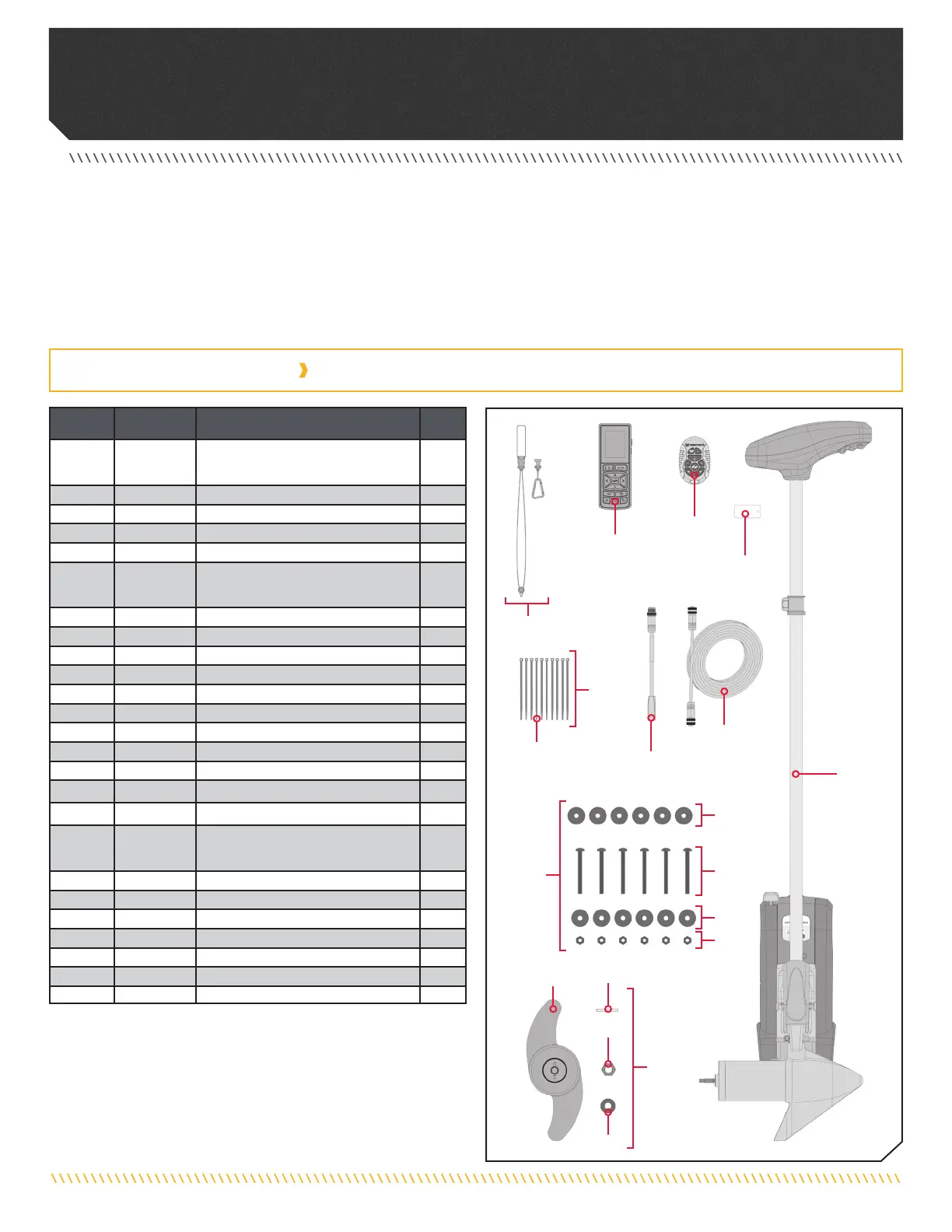

LISTE DE PIÈCES D’INSTALLATION
minnkotamotors.com | 31
©2023 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION
