＊ 端子台に取り付ける圧着端子の適合品は，上記を参照してください。
使用する圧着端子に適合した電線を使用し，適合締付けトルクで取り
付けてください。UL 認定品の圧着端子を使用し，圧着の際はメーカ
推奨の工具を使用してください。
項目 内容
ノイズ耐量
AC タイプのノイズ電圧 1500Vp-p，
DC タイプのノイズ電圧 500Vp-p，ノイズ幅 1μs，
ノイズ周波数 25 〜 60Hz のノイズシミュレータによる
ファーストトランジェント／バーストノイズ
IEC61000-4-4：1kV
耐電圧
AC 外部端子一括−アース間 AC2830Vrms/3 サイクル
（標高 2000m）
DC 外部端子一括−アース間 AC500V1 分間
絶縁抵抗
AC 外部端子一括−アース間 DC500V 絶縁抵抗計にて
10MΩ 以上
DC 外部端子一括−アース間 DC500V 絶縁抵抗計にて
10MΩ 以上
質量 0.35kg
外部接続
方式
通信部，
ユニット電源部
7 点 2 ピース端子台
［伝送回路，ユニット電源，FG］
M3×5.2 ネジ
（締付けトルク範囲：0.59 〜 0.88N ･ m）
適合圧着端子の挿入枚数は 2 枚以内
入出力電源部，
入出力部
34 点直付け端子台
［入出力電源，I/O 信号］
M3×5.2 ネジ
（締付けトルク範囲：0.59 〜 0.88N ･ m）
適合圧着端子の挿入枚数は 2 枚以内
ユニット取付けネジ
平座金みがき丸付 M4 ネジ
（締付けトルク範囲：0.78 〜 1.08N ･ m）
DIN レールでの取付け可，6 方向取付け可
適用 DIN レール TH35-7.5Fe，TH35-7.5Al（JISC2812 に準拠）
適合圧着端子
• RAV1.25-3（JISC2805 に準拠）
［適合電線サイズ：
0.3 〜 1.25mm
2
（AWG22 〜 16）より線］
• V2-MS3（日本圧着端子製造株式会社），
RAP2-3SL（日本端子株式会社），
TGV2-3N（株式会社ニチフ）
［適合電線サイズ：
1.25 〜 2.0mm
2
（AWG16 〜 14）より線］
電線
材質 銅線
温度定格 75 ℃以上
* For applicable solderless terminals connected to the terminal block, refer
to the table above. Use applicable wires for the solderless terminals and
fix them with an appropriate tightening torque. Use UL listed solderless
terminals and, for crimping, use a tool recommended by their
manufacturer.
Item Description
Noise immunity
Noise voltage:
1500Vp-p (AC type), 500Vp-p (DC type),
noise width 1µs,
noise frequency 25 to 60Hz (noise simulator condition)
Fast transient/burst immunity test
IEC 61000-4-4:1kV
Withstand voltage
2830VACrms for 3 cycles between all AC external
terminals and ground (2000m above sea level)
500VAC for 1 minute between all DC external terminals
and ground
Insulation resistance
10M or higher between all AC external terminals and
ground (500VDC insulation resistance tester)
10M or higher between all DC external terminals and
ground (500VDC insulation resistance tester)
Weight 0.35kg
External
connection
system
Communication
part,
module power
supply part
7-point two-piece terminal block
[Transmission circuit, module power supply, FG]
M3×5.2 screw
(tightening torque range: 0.59 to 0.88N•m)
Applicable solderless terminal: 2 or less
I/O power
supply part,
I/O part
34-point direct-mount terminal block
[I/O power supply, I/O signal]
M3×5.2 screw
(tightening torque range: 0.59 to 0.88N•m)
Applicable solderless terminal: 2 or less
Module mounting screw
M4 screw with plain washer finished round
(tightening torque range: 0.78 to 1.08N•m)
Mountable with a DIN rail in 6 orientations
Applicable DIN rail TH35-7.5Fe, TH35-7.5Al (compliant with IEC 60715)
Applicable solderless
terminal
• RAV1.25-3 (compliant with JIS C 2805)
[Applicable wire size:
0.3 to 1.25mm
2
(22 to 16 AWG) stranded wire]
• V2-MS3, RAP2-3SL, TGV2-3N
[Applicable wire size:
1.25 to 2.0mm
2
(16 to 14 AWG) stranded wire]
Wire
Material Copper
Temperature
rating
75°C or more

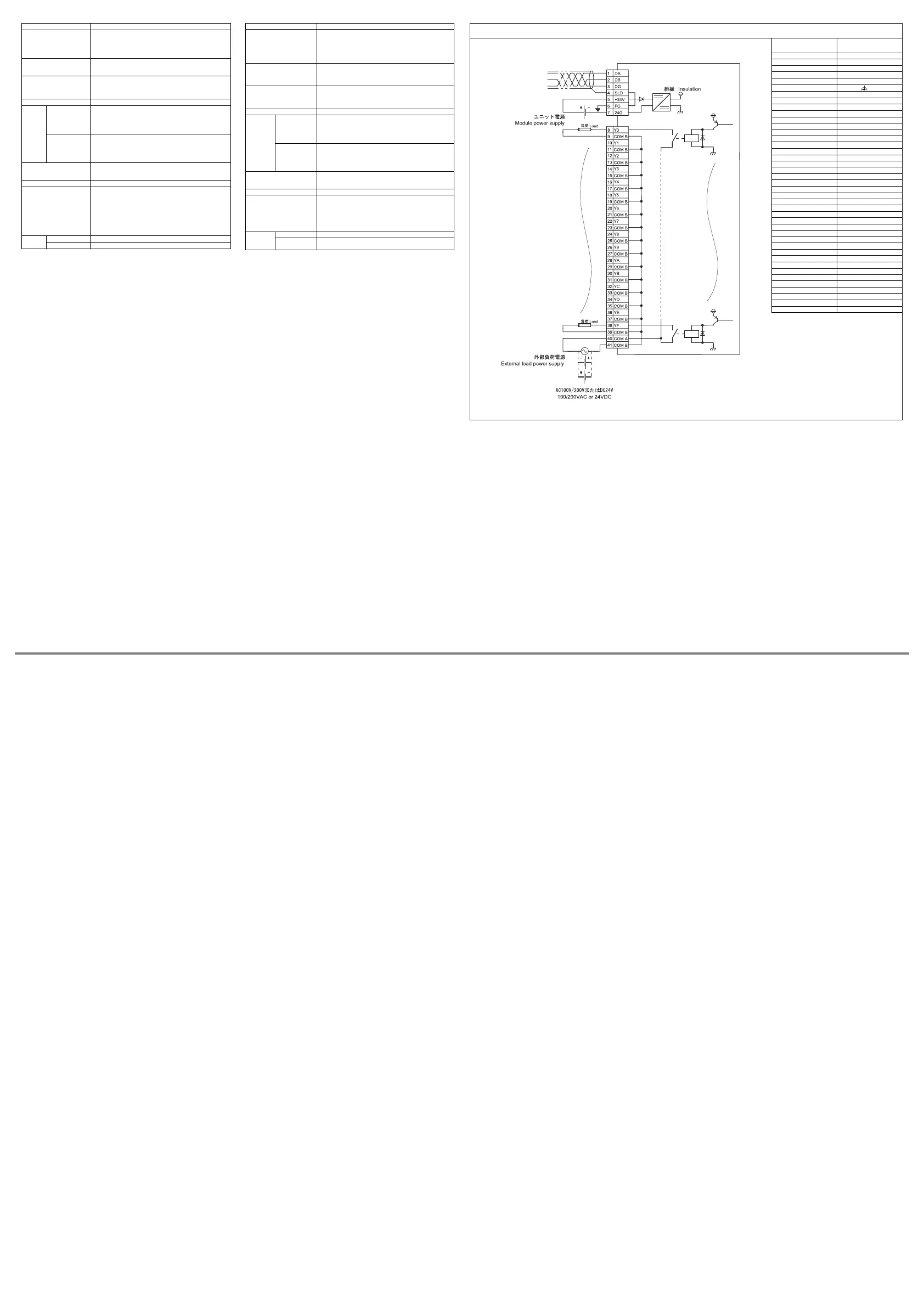

外部接続
External connection
端子番号
Terminal number
信号名
Signal name
TB1 DA
TB2 DB
TB3 DG
TB4 SLD
TB5 +24V
TB6
(FG)
TB7 24G
TB8 Y0
TB9 COM B
TB10 Y1
TB11 COM B
TB12 Y2
TB13 COM B
TB14 Y3
TB15 COM B
TB16 Y4
TB17 COM B
TB18 Y5
TB19 COM B
TB20 Y6
TB21 COM B
TB22 Y7
TB23 COM B
TB24 Y8
TB25 COM B
TB26 Y9
TB27 COM B
TB28 YA
TB29 COM B
TB30 YB
TB31 COM B
TB32 YC
TB33 COM B
TB34 YD
TB35 COM B
TB36 YE
TB37 COM B
TB38 YF
TB39 COM B
TB40 COM A
TB41 COM B
