7. Instalación de los tubos de refrigerante
(5) Presione las cubiertas de los tubos 3 y 5 de la tubería de líquido contra la
unidad y envuélvala para que se je. (Fig. 7-4)
(6) Presione las cubiertas de los tubos 4 y 6 de la tubería de gas contra la unidad
y envuélvala para que se je. (Fig. 7-4)
(7) Aplique las cintas suministradas 9 en una posición de 7/16-13/16 pulgadas
(10-20 mm) de cada extremo de las cubiertas de los tubos (3456).
(8) Si la unidad interior no está conectada, ajuste las cubiertas de los tubos que
se suministran (con las tapas, 7 y 8) en las conexiones de los tubos de re-
frigerante de la caja de derivación contra la unidad para evitar el goteo de
condensación de los tubos. (Fig. 7-5)
(9) Fije las cubiertas de los tubos (78) con las cintas 9 suministradas.
Nota:
En algunas unidades interiores, será necesario utilizar una tuerca abocardada
especial (opcional o conectada a la unidad interior).
Para obtener información detallada, consulte el manual de instalación de la
unidad exterior y de la unidad interior.
F Cinta (3.1. Nº de accesorio 9)
G Cubiertas de los tubos (3.1. Nº de accesorio 3456)
H Material térmico aislante para tubo de refrigerante
J Tubo de refrigerante
7.2. Manejo de los puertos que no están conectados a
la unidad exterior (Fig. 7-5)
(1) Para evitar fugas de refrigerante, asegúrese de que las tuercas abocardadas
están apretadas según los pares* especicados en la Tabla 3.
* El refrigerante también puede salir si las tuercas se aprietan más de lo espe-
cicado en los pares.
(2) Para evitar la condensación, instale las cubiertas de las tuberías
7
8
contra la
unidad y apriételas con las cintas
9
suministradas.
Tabla 3
Diámetros de las aberturas de la caja de derivación
para conectar las unidades interiores (pulgadas, mm)
Par de torsión
(pie-libra, N•m)
1/4, ø6,35 8-11, 13 ± 2
3/8, ø9,52 21-24, 30 ± 2
1/2, ø12,7 35-38, 50 ± 2
► Carga de refrigerante:
Consulte el manual de instalación de la unidad exterior.
Utilice solo el refrigerante R410A (la utilización de otro tipo de refrigerantes puede
generar problemas).
Cuidado:
A n de evitar una presión excesiva sobre la caja de derivación, sostenga
el tubo con uno o más soportes a un máximo de 1,5 m (5 pies) de la caja de
derivación.
Tome la Fig. 7-6 como referencia.
J Tubo de refrigerante
L Material térmico aislante para tubo de refrigerante
3
6
4
5
G
H
J
F

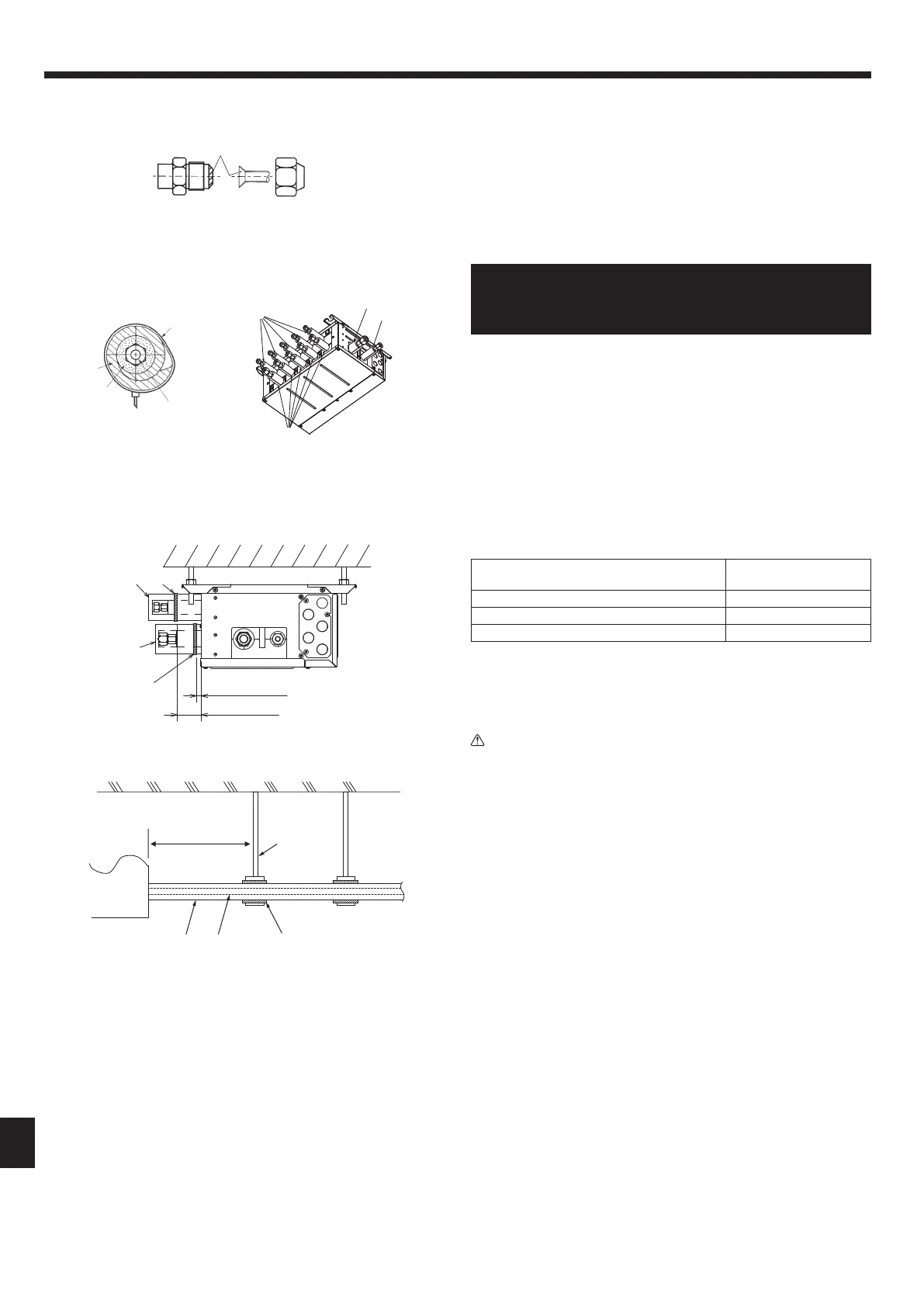

Fig. 7-4
Fig. 7-5
Fig. 7-6
Fig. 7-3
9
9
8
7
(pulgadas)
L
J
1,5 m máximo
7/16 a 13/16
1-3/16 a 2
Soporte
Cubierta de la tubería
Aplicar aceite refrigerante
