8. Trabajo eléctrico
► Precauciones con el trabajo eléctrico.
Atención:
• Utilice siempre circuitos exclusivos con disyuntores, y al voltaje nominal.
Los circuitos de alimentación eléctrica que no tengan la capacidad su-
ciente y que no hayan sido instalados adecuadamente, pueden provocar
descargas eléctricas o incendios.
Cuidado:
• Asegúrese de instalar una toma de tierra. La derivación a tierra de la unidad
no debe conectarse a la red pública, pararrayos o toma a tierra de líneas
telefónicas.
Una puesta a tierra incompleta puede provocar descargas eléctricas. El
sobrevoltaje resultante de un rayo o de otras fuentes puede dañar el equipo
de aire acondicionado.
• Utilice el cableado eléctrico que se especica, y asegúrese de que esté
conectado correctamente y no esté sujeto a una tensión inadecuada.
Si no se cumplen estos requisitos, puede producirse una rotura de los
cables, un exceso de calentamiento o un incendio.
► Asegúrese de configurar los interruptores antes de encender la caja de
derivación.
► Cuando la caja de derivación y la unidad exterior tengan fuentes de
alimentación eléctrica independientes, encienda primero la caja de
derivación.
► El cableado que conecta la caja de derivación con la unidad exterior, y
la caja de derivación con las unidades interiores, funciona como cable
de alimentación eléctrica y como cable de señal. Conecte este cableado
conforme a los números de los bloques de terminales para garantizar que
la polaridad sea la correcta.
► Conecte los tubos de refrigerante y los cables eléctricos a los puertos
correspondientes marcados con las letras coincidentes (Ej.: A, B, C, D,
E) de esta unidad. Un cableado incorrecto interferirá en el correcto fun-
cionamiento de la unidad.
► En primer lugar, conecte el cable de alimentación eléctrica de la unidad
exterior.
► Instale siempre cada cable de puesta a tierra por separado con un tornillo
de puesta a tierra.
► Para evitar que el cableado instalado en el techo sea mordido por roedores,
etc., se deberá instalar en un conducto de cables.

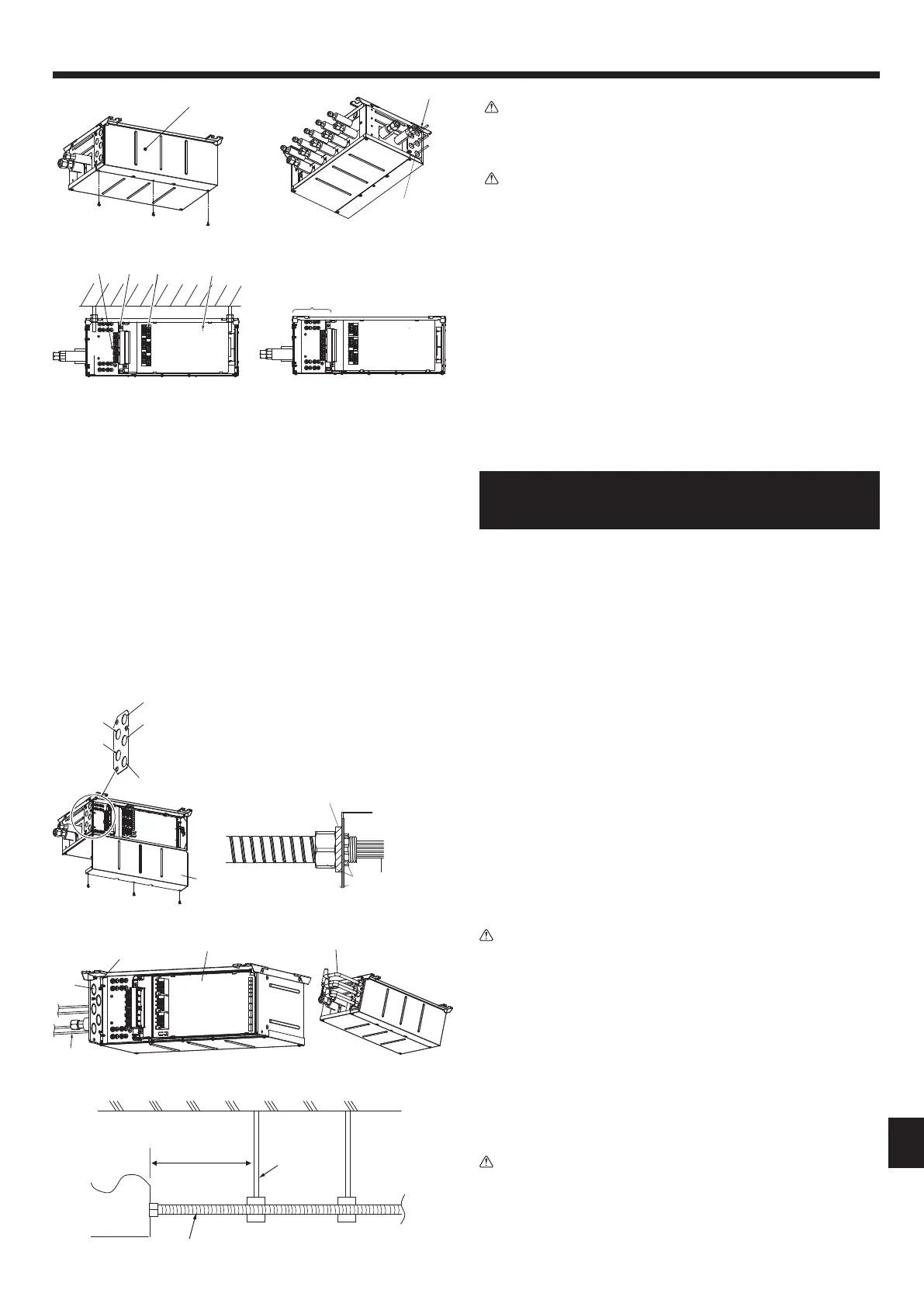

(1) Retire la cubierta eléctrica. (Fig. 8-1)
(2) Retire la cubierta de conducto.
(3) Introduzca el cableado en la caja de derivación a través de la placa de
conducto y fíjelo con la placa de conducto. (consulte el apartado 8.1.)
(4)
Conecte firmemente cada cable al bloque de terminales pertinente. (Fig. 8-9)
(5) Configure el interruptor DIP. (consulte el apartado 8.3.)
(6) Vuelva a colocar la cubierta eléctrica.
8.1. Cuando se utiliza un conducto de cableado
(Fig. 8-5, 8-6, 8-7)
Una vez instalado el conducto de cableado, vuelva a colocar la cubierta eléctrica.
A Cubierta eléctrica
B Cableado
C Tuerca de 1/2” (adquirida localmente)
D Conducto de cableado (para TB3A,
TB3B)
E Conducto de cableado (para TB3C,
TB3D)
F Conducto de cableado (para TB3E)
G Conducto de cableado (para TB2B)
H Conducto de cableado (para TB5B)
J
Placa de conducto
(3.1. Nº de accesorio
0)
K
Oricio de conducto
L
Tubo de conducto
M
Tarjeta controladora
N Conducto de cableado de dos
derivaciones
(adquirido localmente)
Cuidado:
• Cuando instale la placa de conducto
J
, recorte únicamente los orificios
semiperforados que sean necesarios para el cableado
B
.
Si se recortan orificios semiperforados que no son necesarios, pueden pro-
ducirse daños debido a la invasión de pequeñas criaturas o insectos.
• Cuando recorte los orificios semiperforados de la placa de conducto, tenga
cuidado de no producir ninguna deformación o distorsión en la placa.
Asimismo, asegúrese de que no quede ningún hueco entre la placa y los
tubos de conducto o los orificios de conducto, ya que podría producirse una
avería de la tarjeta controladora debido a la invasión de pequeñas criaturas
o insectos. (Fig. 8-6)
► Para dividir los cableados de cada bloque de terminales en dos derivaciones
fuera de la caja de derivación, utilice los conductos de cableado de dos
derivaciones
N
. (Fig. 8-7)
Cuidado:
A fin de evitar una presión excesiva sobre la caja de derivación, sostenga el
tubo de conducto
L
con uno o más soportes a un máximo de 1,5 m (5 pies)
de la caja de derivación.
Tome la Fig. 8-8 como referencia.
Fig. 8-7Fig. 8-6
Fig. 8-5
Fig. 8-1 Fig. 8-2
Fig. 8-3 Fig. 8-4
Fig. 8-8
A
Cubierta eléctrica
B
Placa de conducto
C
Cableado
D
Tarjeta controladora
E
Bloque de terminales:
TB5
F
Bloque de terminales: TB2B
G
Bloque de terminales: TB3A-TB3E
<A la unidad interior>
H
T
erminal de toma de
tierra <Alimentación
eléctrica>
J
T
erminal de toma de tierra <Para TB3A>
K
T
erminal de toma de tierra <Para TB3B>
L
T
erminal de toma de tierra <Para TB3D>
M
T
erminal de toma de tierra <Para TB3C>
N
T
erminal de toma de tierra <Para TB3E>
O
T
erminal de toma de tierra <A
otra caja
de derivación>
L
1,5 m máximo
Soporte
es
8
