8.3. Conguración de interruptores
8. Trabajo eléctrico

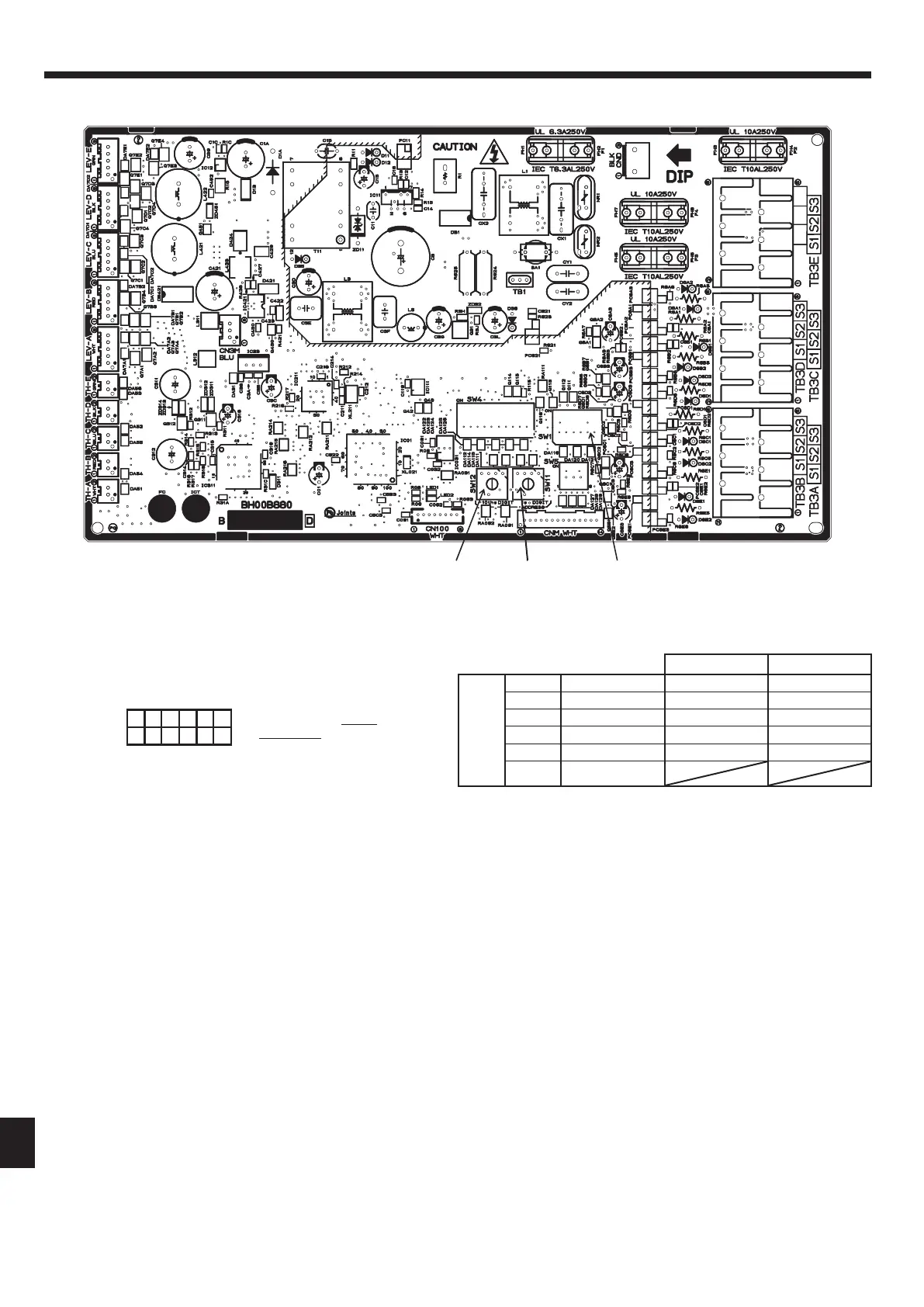

Conguración del interruptor DIP (efectivo únicamente antes de encender)
APAGADO ENCENDIDO
SW1
1 Unidad interior A No conectado Conectado
2 Unidad interior B No conectado Conectado
3 Unidad interior C No conectado Conectado
4 Unidad interior D No conectado Conectado
5 Unidad interior E No conectado Conectado
6 No asignado
Interruptor de dirección SW11, SW12 (efectivo únicamente antes de encender)
La conguración de la dirección de la unidad interior varía en los diferentes sistemas. Consulte el manual de instalación de la unidad exterior para obtener información sobre
cómo congurar la dirección.
Cada dirección se ajusta congurando de forma combinada el dígito de las decenas y el dígito de las unidades.
(Ejemplo)
• Para ajustar la dirección en “3”, ajuste el dígito de las unidades en “3” y el dígito de las decenas en “0”.
• Para ajustar la dirección en “25”, ajuste el dígito de las unidades en “5” y el dígito de las decenas en “2”.
(Ejemplo)
• Al ajustar la dirección de la caja de derivación en “3”, se asigna una dirección a cada unidad interior empezando por la unidad A como se muestra a continuación, sin
importar si cada unidad interior está conectada. (Interruptores 1-1 a 5 encendidos)
Unidad interior A Dirección 3
Unidad interior B Dirección 4
Unidad interior C Dirección 5
Unidad interior D Dirección 6
Unidad interior E Dirección 7
• Cuando la dirección se ajusta en “25” y además se conectan 3 unidades interiores (unidad A, unidad C y unidad E). (Interruptores 1-1, 1-3 y 1-5 encendidos)
Unidad interior A Dirección 25
Unidad interior C Dirección 26
Unidad interior E Dirección 27
(Ejemplo)
• Si las unidades interiores
se conectan a la unidad
interior A y C, active
SW1-1 y SW1-3.
SW12
Ajuste de dirección
DÍGITO DE
DECENAS
SW11
Ajuste de dirección
DÍGITO DE
UNIDADES
SW1
Conexión de las
unidades interiores
123456
SW1
ENCENDIDO
APAGADO
