2-4. PUTKIMUOVAUS JA POISTOPUTKI
Putkimuovaus
• Aseta poistoletku kylmäaineputken alle.
• Varmista, että poistoletkussa ei ole mutkia tai poimuja.
• Älä vedä letkua teipin kiinnittämisen yhteydessä.
• Jos poistoletku viedään sisätilan kautta, kiedo sen ympärille
eristysmateriaalia (saatavana yleisesti).
4) Löysää riviliittimen ruuvia. Kytke ensin maadoitusjohdin ja sitten sisä-/ulkoyksikön kytken-
täjohdin (A) riviliittimeen oikeaan paikkaan. Varo, ettet kytke johtoja väärin. Kytke johdin
riviliittimeen tukevasti niin, että sen ydin ei ole esillä missään kohtaa. Varmista myös,
että riviliittimen liitäntäosiin ei kohdistu ulkoista rasitusta.
5) Kiristä riviliittimen ruuvit tukevasti, jotta ne eivät löystyisi käytössä. Tarkista vetämällä
kiristettyjä johtimia kevyesti, että ne eivät pääse liikkumaan.
6) Kytke sisä-/ulkoyksikön kytkentäjohdin (A) ja maadoitusjohdin kaapelipidikkeeseen.
Muista aina kytkeä kaapelipidikkeen vasen puoli. Kiinnitä kaapelipidike tukevasti.
2-1. ASENNUSLEVYN KIINNITYS
• Paikanna seinästä sopiva rakenne (esimerkiksi pystytuki) ja kiinnitä asennuslevy (1)
vaakasuoraan kiristämällä kiinnitysruuvit (2) huolellisesti.
• Varmista asennuslevyn (1) tärinän estämiseksi, että kiinnitysruuvit asetetaan kuvan
mukaisiin reikiin. Kiinnitystä voi tukea asettamalla ruuvit myös muihin reikiin.
• Kun reikäaihio on poistettu, suojaa reiän reunat vinyyliteipillä johdinten vahingoittumisen
estämiseksi.
• Jos betoniseinässä käytetään upotettavia pultteja, asennuslevy (1) kiinnitetään käyttämällä
11 × 20 · 11 × 26 ovaalireikää (kaltevuus 450 mm).
• Jos upotettava pultti on liian pitkä, sen voi vaihtaa lyhyempään, yleisesti saatavana
olevaan pulttiin.
2-2. SEINÄREIÄN PORAUS
1) Merkitse reiän sijainti seinällä.
2) Poraa ø65 mm:n reikä. Seinän ulkopuolella reiän on
oltava 5-7 mm sisäpuolen reikää alempana.
3) Aseta holkki (C) reikään.
Asennuslevy (1)
ø65 mm:n reiän
keskikohtaan
Vähintään
117,5 mm
Vähintään
107,5 mm
Vähintään 72 mm
Väh. 115 mm vasempaan putkeen
ja vasempaan takaputkeen (välike)
Katto
Sei-
Sei-
Kiinnitysruuvi (2)
* Vasen reikä samoin.
Aseta mit-
ta kuvan
mukaan. *
Kohdista
mitta langan
mukaan. *
100 mm
Vesivaaka
2-3. SISÄYKSIKÖN JOHTIMIEN KYTKENTÄ
Sisä-/ulkoyksikön johtimet voi kytkeä irrottamatta etupaneelia.
1) Avaa etupaneeli.
2) Poista kaapelipidike.
3) Vie sisä-/ulkoyksikön kytkentäjohdin (A) sisäyksikön takaa ja valmista johtimen pää.
LISÄVARUSTEET
Tarkista seuraavat osat ennen asennusta.
<Sisäyksikkö>
(1) Asennuslevy 1
(2)
Asennuslevyn kiinnitysruuvi
4×25mm
5
(3) Kaukosäätimen teline 1
(4)
Kiinnitysruuvi, (3), 3,5 × 16 mm
(musta)
2
(5) Paristo (AAA), (6) 2
(6) Langaton kaukosäädin 1
(7)
Huopateippi
(vasempaan putkeen tai vasem-
paan takaputkeen)
1
<Ulkoyksikkö>
(8)
Poistotulppa (vain VE-tyyppi)
1
ASENNUSPAIKALLA TARVITTAVAT
TARVIKKEET
(A) Sisä-/ulkoyksikön kytkentäjohdin* 1
(B) Jatkoputki 1
(C) Seinäreiän holkki 1
(D) Seinäreiän suojus 1
(E) Putken kiinnike 2-5
(F) Kiinnitysruuvi, (E),4×20mm 2-5
(G) Putkiteippi 1
(H) Kittiä 1
(I)
Poistoletku
(tai pehmeä PVC-letku, sisähalkaisija
15 mm, tai kova PVC-putki VP16)
1
tai
2
(J) Jäähdytysöljy 1
(K) Virtajohto* 1
Nesteputki
Kaasuputki
Huopateippi (7)
Sisä-/ulkoyksikön
kytkentäjohdin (A)
Putkiteippi (G)
2. SISÄYKSIKÖN ASENNUS
*Huomautus:
Sijoita sisä-/ulkoyksikön kytkentäjohdin (A) ja
virtajohto (K) vähintään 1 m:n etäisyydelle tele
-
visioantennin johtimesta.
Vähintään
117,5
mm
Vähintään
107,5
mm
Vähintään
100
mm
Vähintään
350
mm
Vähintään
100
mm
Väh. 72 mm / väh
115 mm vasempaan
putkeen ja vasempaan
takaputkeen (välike)
Vähintään
10,5 mm

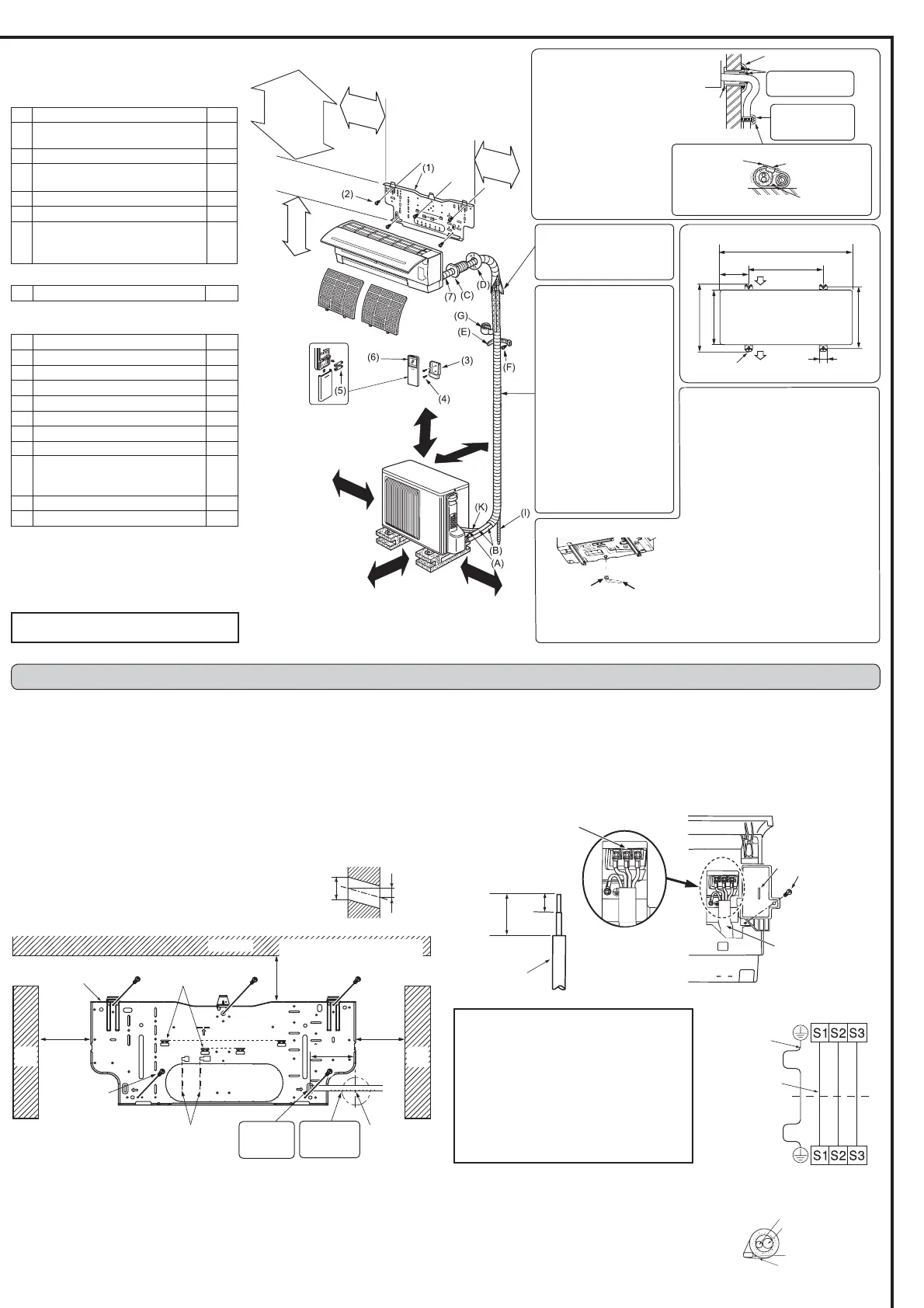

1-4. ASENNUSKAAVIO
Laitteen saa asentaa vain valtuutettu asentaja
ja paikallisten määräysten mukaisesti.
Sisäyksikkö
Seinäreiän
holkki (C)
Leikkaa kiin-
nike sopivan
pituiseksi.
Putken kiinnike (E)
Varmista käyttämällä
seinäreiän holkkia (C),
että sisä-/ulkoyksikön kyt-
kentäjohdin (A) ei pääse
koskettamaan seinän me-
talliosia. Holkki estää myös
jyrsijöiden mahdollisesti
aiheuttamat vahingot, jos
seinärakenne on ontto.
Seinäreiän suojus (D)
Tiivistä seinäreikä
kitillä (H).
Kiinnitä putki
seinään putken
kiinnikkeellä (E).
Kiinnitysruuvi (F)
Tiivistä putki vuototestin
jälkeen eristysmateriaalilla
ja varmista, että eristykseen
ei jää rakoja.
Jos putket on kiinnitettävä
metallia (tinapäällystys) tai
metalliverkkoa sisältävään
seinään, aseta seinän ja
putken väliin vähintään 20
mm:n paksuinen, kemialli
-
sesti käsitelty puuvälike tai
kiedo putkeen 7–8 kierrosta
vinyyliteppiä.
Jos asennuksessa on tar
-
koitus käyttää entisiä putkia,
käytä laitetta COOL (Viileä)
-toiminnolla 30 minuutin
ajan ja suorita pumppu
-
tyhjennys ennen vanhan
ilmastointilaitteen poistoa.
Tee uusi putkiavarrus uuden
kylmäaineen mukaan.
Ulkoyksikkö saattaa olla eri näköinen eri malleissa.
Sisäriviliitin
Sisä-/ulkoyksikön
kytkentäjohdin (A)
Ulkoriviliitin
Maadoitus-
johdin (vihreä/
keltainen)
• Jätä kytkentäjohtimiin hiukan lisäpituutta myö-
hempää huoltoa varten.
• Jätä maadoitusjohdin hiukan muita pidemmäksi
(vähintään 60 mm).
• Älä taita johtimien ylimääräistä osaa tai ahda
sitä pieneen tilaan. Varo vahingoittamasta
johtimia.
• Kiinnitä kaikki ruuvit niitä vastaaviin liitäntöihin,
kun kiinnität johdon tai johtimen riviliittimeen.
Huomautus: Älä aseta johtimia sisäyksikön ja
asennuslevyn (1) väliin. Vahingoittuneet johti
-
met voivat kuumentua tai aiheuttaa tulipalon.
Seinä
Ulkopuoli
ø65 mm
5-7 mm
(SF25, 35, 42/SF50)
Vähintään 200/500 mm
(SF25, 35, 42/SF50)
Vähintään 100/500 mm
Ulkoyksikön poistoputki
<vain VE-tyyppi>
Asenna poistoputki ennen sisä- ja ulko-
yksikön putkiliitosta.
Liitä poistoletku (I) (sisähalkaisija
15 mm) kuvan mukaan.
Varmista, että poistoputki viettää alas-
päin, jotta poistovesi pääsisi virtaamaan
sujuvasti.
Huomautus:
Laite on asennettava vaakasuoraan.
Älä käytä poistotulppaa (8) kylmillä
alueilla, sillä poistovesi saattaa jäätyä ja
pysäyttää tuulettimen toiminnan.
Ulkoyksikkö muodostaa kondenssivettä
lämmityksen aikana. Valitse asennuspaik-
ka siten, että ulkoyksikkö tai sen alusta
eivät kastu poistovedestä ja että jäätyvä
poistovesi ei voi vaurioittaa niitä.
Ilmansyöttö
Ilmanpoisto
Ulkoyksikön asennus (SF25, 35, 42/SF50)
2/4-10 mm × 21 mm:n tila
800/840 mm
150/175
mm
500 mm
344,5/390 mm
285/330 mm
304-325/349-371 mm
40 mm
(8)
(I)
Liitoskohtien sijainti
(110 mm pitempi, jos EN*)
Riviliitin
Kiinnitysruuvi
Sisä-/ulkoyksikön
kytkentäjohdin (A)
Kaapelipidike
Johdin
15 mm
35 mm
