Page 2/3 Instructions de mise en service -630 (D630) (B97072-630-003; Version G, 02/15)
3 Installation
Vérifier que le numéro de modèle et le type correspondent à
ceux définis par le schéma hydraulique. La valve peut être
montée dans n’importe quelle position, fixe ou mobile.
Surface de montage: Vérifier la planéité de la surface de
montage (< 0,01 mm sur 100 mm) et son état de surface
(R
a
< 0,8 µm). Nettoyer soigneusement la valve et l’environne-
ment avant l’installation.
Montage: Utiliser des vis de fixation (classe 10.9) suivant
EN ISO 4762. Serrer alternativement dans des directions dia-
gonales.
4 Pression de service
Pression de service maximale p
P
: Se référer à la plaque si-
gnalétique.
5 Raccordement électrique
Sécurité électrique : Les isolations utilisées sont conçues
pour la gamme des très basses tensions de sécurité.
Le respect des consignes de sécurité exige une isolation du
secteur selon EN 61558-1 et EN 61558-2-6 et une limitation
de toutes les tensions selon EN 60204-1. Nous recomman-
dons l’utilisation d’alimentations SELV/PELV.
Signal nominal : Se référer à la plaque signalétique.
Sens de fonctionnement : Un signal positif (A–B) et (C–D)
provoque une ouverture de la valve dans le sens PA.
Câblage connecteur : Voir le schéma de câblage sur le cata-
logue ou sur le plan d'encombrement.
Raccordement : Câbles protégés, la protection doit être rac-
cordée aux deux extrémités et également connectée au 0 V de
référence du côté contrôleur (amélioration CEM).
Avant d’appliquer tout signal électrique, la valve doit être sous
pression.
6 Mise en service du système hydraulique
Porter une attention particulière au réglage de la pression, à la
purge du circuit et aux signaux d’alarme.
7 Adjustement du zéro
L’ajustement du zéro est effectué en tournant le pion excen-
trique situé sur la face coté retour du corps de la valve. Des-
serrer l’écrou de blocage légèrement. Une rotation du pion
dans le sens horaire provoque une ouverture de la valve dans
le sens PA. Après l’ajustement resserrer l’écrou de blocage.
8 Maintenance
À l'exception d'un contrôle visuel régulier pour détecter les
fuites externes et changer les filtres, les vannes ne requièrent
aucune maintenance.
Remplacement du filtre: Le filtre à disques monté protège les
étrangleurs fixes et les buses des particules grossières de
poussière. La vanne réagit plus lentement au fur et à mesure
que l'encrassement s'accroît.
Le client est autorisé à remplacer les filtres situés sur le côté,
sous le couvercle du filtre.
• Démonter au moyen d'une clé les vis à six-pans intérieur
(6) et enlever le couvercle (5) du filtre. Extraire le bou-
chon (4) à l'aide d'une vis M4. Déposer le filtre à disques
(2) maintenant accessible, au moyen d'une pointe à tra-
cer ou d'un tournevis fin.

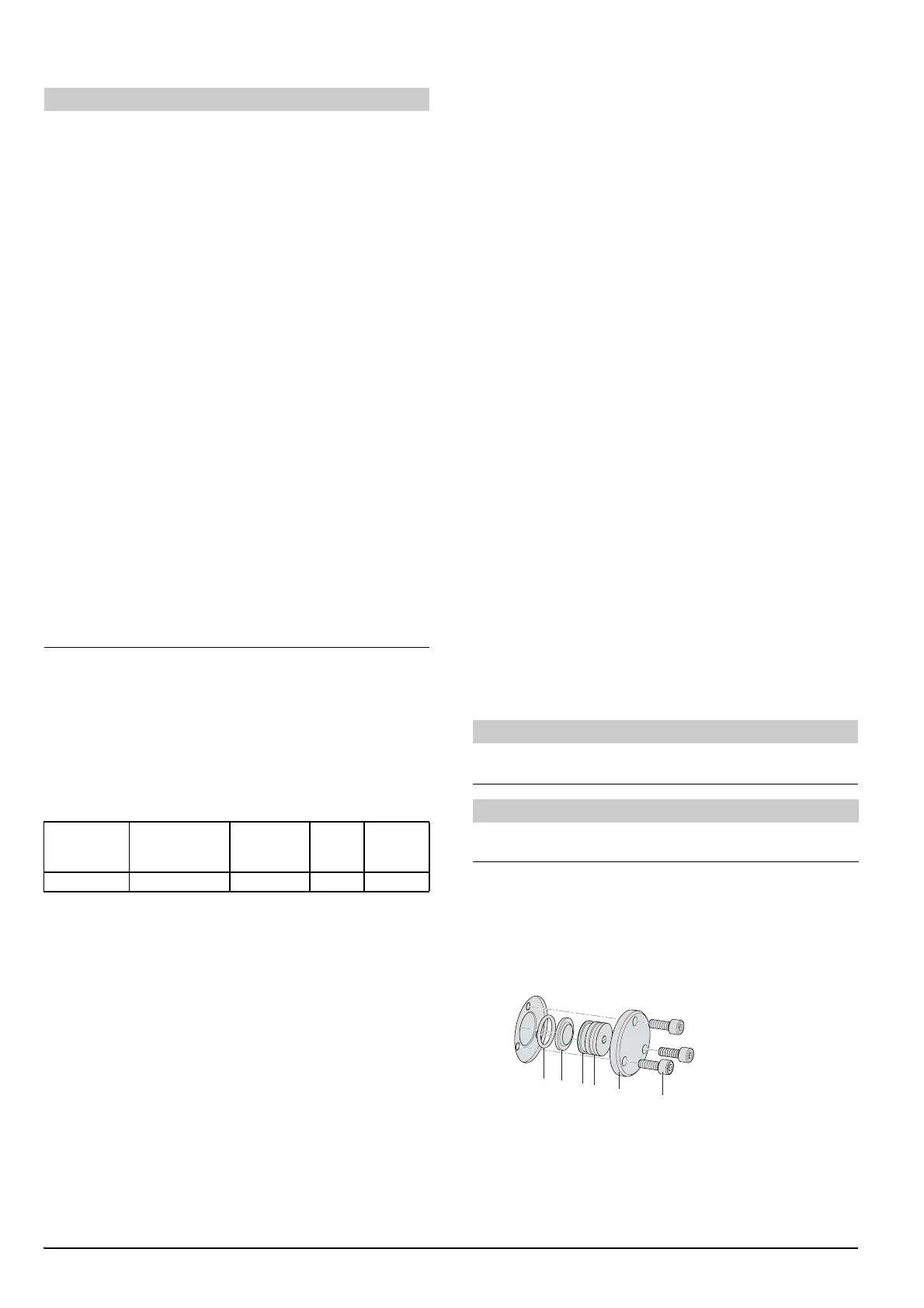

Fig. : Vue de la structure
• Vérifier les joints toriques (1) et (3) et les remplacer si né-
cessaire.
AVIS
Dommages dus à la saleté, à l'humidité et aux effets de
l'ozone/UV
• L'entreposage de la servovalve à l'extérieur ou dans des
conditions climatiques défavorables peut provoquer de la
corrosion ou d'autres dommages. La condensation due à
des variations de température peut entraîner des dysfonc-
tionnements électroniques.
En cas d'entreposage temporaire, respectez les condi-
tions de stockage suivantes :
• Températures ambiantes recommandées : +15 à
+25 °C, température autorisée : –40 à +80 °C, varia-
tion de température : < 10 °C
• Humidité relative : < 65 % sans condensation
• Veillez à ce que le lieu de stockage des servovalves
soit soumis à un niveau minimum de choc et de vibra-
tion
Après le transport ou le stockage, attendez que les ser-
vovalves aient atteint la température ambiante avant de
les mettre en service.
• La saleté et l'humidité peuvent pénétrer dans la servovalve
à travers les ouvertures et l'endommager. Les joints peu-
vent être endommagés par les effets de l'ozone et des UV.
Pendant le stockage et le transport, scellez les connec-
teurs à l'aide de capuchons de protection anti-poussière
et installez la plaque de transport sur la surface de mon-
tage.
Enlevez les capuchons de protection anti-poussière et
la plaque de transport juste avant de monter les valves
et conservez les emballages à des fins de stockage et
de transport ultérieurs.
Scellez à l'aide de capuchons de protection tous les
connecteurs de la valve qui ne sont pas utilisés (sans
connecteur monté).
Série
Plan de pose
suivant
ISO 4401
Vis de
fixation Quant.
Couple
[Nm]
-630 (D630) 03-03-0-05 M5 x 50 4 6,8
AVIS
Remplacement du filtre
Le nettoyage ne sert à rien.
AVIS
Avant de commencer les travaux, nettoyer l'extérieur de la
vanne au niveau du couvercle du filtre !
6
5
3
2
4
1
© 2002, 2003, 2006, 2008, 2009, 2010 Moog GmbH,
Hanns-Klemm-Str. 28, 71034 Böblingen, GERMANY, www.moog.com/industrial
Tous droits réservés.
Sous réserve de modifications.
